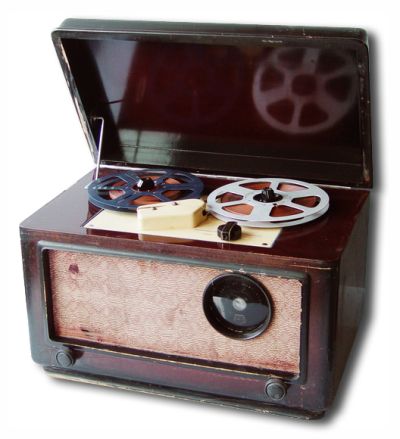

Магнитофон "Днепр-3"

Катушечный магнитофон "Днепр-3" выпускался Киевским музыкальным комбинатом с 1952 года.

Магнитофон "Днепр-3" предназначен для однодорожечной записи и воспроизведения звука на ферромагнитной ленте. Запись производится непосредственно от трансляционной сети, с граммофонных пластинок с помощью звукоснимателя и микрофона. Имеется ускоренная перемотка ленты в одном направлении.

Скорость записи и воспроизведения 19,05 см/сек. Продолжительность записи и воспроизведения при емкости катушек 500 м 44 мин.

Конструкция

Магнитофон собран в декоративно оформленном деревянном ящике с поднимающейся крышкой. Под крышкой находится панель лентопротяжного механизма, на верхней стороне которой расположены правый и левый подкатушники, ручка управления родом работы, блок головок, закрытый съемной крышкой.

Блок головок состоит из универсальной и записывающей головок, прижимного ролика, направляющих стоек, ведущего вала. На передней панели расположены ручки управления усилителем, регулятор уровня записи и громкости, а также шкала, указывающая вод работы. Громкоговоритель укреплен на передней стенке справа. На задней стенке корпуса расположены гнезда для включения микрофона, звукоснимателя, трансляционной линии и телефонов.

Габариты 518х315х330 мм. Вес 28 кг.

Каскады

1. Первый каскад универсального усилителя записи-воспроизведения на лампе Л1 типа 6Ж7.
2. Второй каскад универсального усилителя записи-воспроизведения - на лампе Л2 типа 6Ж7.
3. Оконечный каскад усилителя записи и воспроизведения - на лампе Л3 типа 6П6С.
4. Индикатор уровня записи - на лампе Л4 типа 6Е5C.
5. Генератор стирания и подмагничивания - на лампе Л5 типа 6Н7C.
6. Выпрямитель на лампе Л6 типа 5Ц4C.

Электрические показатели

Чувствительность не хуже 2 мВ от микрофона, 200 мВ от звукоснимателя, 3 В от линии.

Рабочий диапазон частот 100 - 5000 Гц.

Относительный уровень шумов не хуже -35 дБ.

Выходная мощность 3 Вт.

Коэффициент нелинейных искажений не более 5%.

Питание

Напряжение питания магнитофона 110, 127 или 220 В от сети переменного тока 50 Гц. Потребляемая мощность около 100 Вт.

Электрическая схема

В магнитофоне применен универсальный усилитель записи и воспроизведения, состоящий из трех каскадов. Первые два каскада представляют собой усилители напряжения на сопротивлениях, собранных на лампах типа 6Ж7.

При работе магнитофона в режиме воспроизведения напряжение на сетку лампы Л1 поступает с универсальной головки. В других положениях переключателя на сетку первой лампы поступают напряжения от микрофона, звукоснимателя или линии. Регулировка уровня записи и громкости при воспроизведении осуществляется потенциометром R7, в цепи сетки лампы Л2. Регулировка тембра в схеме не предусмотрена. Коррекция частотной характеристики производится цепочкой обратной связи, состоящей из элементов R18R19R20R21R22 и C10C11C12C13.

Оконечный каскад выполнен на лампе Л3 типа 6П6С. Вторичная обмотка выходного трансформатора нагружена на динамический громкоговоритель типа 3ГД-2. При записи с микрофона динамический громкоговоритель может выключаться переключателем П2. Вместо него включается проволочное сопротивление R14.

Генератор тока подмагничивания и стирания собран на лампе Л4 типа 6Н7С с контуром в цепи анода. Контурная катушка имеет выводы, с помощью которых можно подобрать величину тока подмагничивания. Индикатор уровня записи собран на лампе Л5 типа 6Е5С. Питание ламп усилителя подается от двухполупериодного выпрямителя, собранного на лампе Л6 типа 5Ц4С.

Лентопротяжный механизм

Лентопротяжный механизм укреплен на верхней горизонтальной панели и обеспечивает равномерное протягивание ленты при записи, воспроизведении и ускоренную перемотку. При записи и воспроизведении лента сматывается с левой кассеты и протягивается направо ведущим валом, к которому она плотно прижимается резиновым роликом.

Ведущий вал приводится в движение электромотором через специальную передачу, которая обеспечивает равномерное движение ведущего вала при установке ручки переключателя механизма в положение Запись или Воспроизведение. На оси правой катушки находится устройство для подмотки ленты, связанное с маховиком ведущего вала.

При перемотке прижимный резиновый ролик отжимается и освобождает ленту. На оси левой катушки насажен маховик, который получает вращательное движение от электромотора посредством специальной передачи, включаемой только при установке ручки переключателя механизма в положение "Перемотка". При установке ручки переключателя механизма в положение Стоп резиновый ролик находится в отжатом состоянии.

В отличие от других массовых магнитофонов намотка ленты в магнитофоне "Днепр-3" производится не на катушки, а на сердечники.

Неисправности лентопротяжного механизма

Основной причиной замедленного движения ленты может быть низкое напряжение сети или попадание масла на рабочие поверхности перекидных роликов, ролики мотора или маховика. Масло необходимо удалить тряпочкой, смоченной в бензине или ацетоне.

После протирки ролик нужно выдержать некоторое время в свободном (отжатом) состоянии.

Если лента в положении переключателя рода работы "Запись" или "Воспроизведение" набегает, следовательно, ослабла пружина фрикциона рабочего хода или ослаб пассик. Необходимо освободить контргайку и гайку фрикциона, а затем подтянуть гайку рабочего хода до устранения набегания либо сменить пассик.

Если лента попадает под прижимный ролик, значит ослаб тормоз левой катушки. Следует подтянуть винт тормозной пружины левого кронштейна. Иногда при включенном моторе лента не протягивается.

Причиной может, быть проскальзывание ленты у прижимного ролика при попадании масла на его поверхность. Масло следует удалить.

При появлении детонации (плавание звука) причину следует искать либо в ослаблении тормоза левой кассеты, либо в чрезмерном зажатии пружины фрикциона. Необходимо подтянуть винт тормозной пружины левого кронштейна и отпустить пружину фрикциона. Причиной детонации может быть также попадание масла на поверхность перекидных роликов. Масло следует удалить.

Детали

Электродвигатель типа ДВА-3: асинхронный, питание от сети переменного тока частотой 50 Гц напряжением 220 В, мощность на валу 30 Вт, количество оборотов 1430 об/мин.

Головка ГУ: число витков 2х1500 ПЭЛ 0,1; рабочий зазор 12 мк; сопротивление 180 Ом.

Головка ГС: число витков 2х75 ПЭЛ 0,41; рабочий зазор 200 мк; сопротивление 0,5 Ом.

Трансформатор Tp1: обмотка I - II - 500+2000 витков ПЭЛ 0,2; обмотка III - 60 витков ПЭЛ 0,64; обмотка IV - 500 витков ПЭЛ 0,2.

Трансформатор Тр2: первичная обмотка I - II - III - 280+38 витков ПЭЛ 0,86; первичная обмотка IV - 242 витка ПЭЛ 0,51; вторичная обмотка 1-2-3 - 760х2 витков ПЭЛ 0,2; обмотка 4 - 190 витков ПЭЛ 0,2; обмотка 5-6 - 18 витков ПЭЛ 1,0; обмотки 7-8 - 14 витков ПЭЛ 1,0.

Катушка: обмотки I - выводы 1-2-3 - 300+500 витков ПЭЛ 0,23; обмотка II - выводы 4-5-6-7-8-9-10 - 500+130+130-130 +130+130 витков ПЭЛ 0,15.

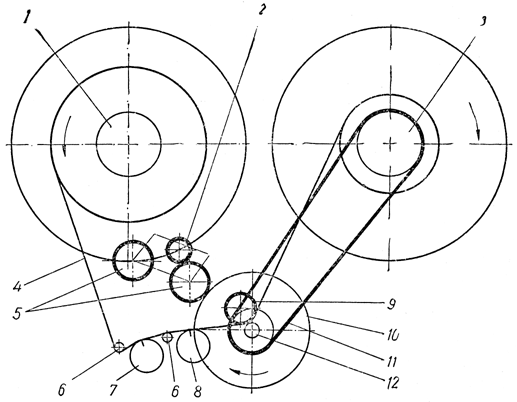

Кинематическая схема лентопротяжного механизма магнитофона "Днепр-3"

1 - левый узел; 2 - шкив электродвигателя; 3 - правый узел; 4 - лента; 5 - перекидные ролики; 6 - направляющие стойки; 7 - стирающая головка; 8 - универсальная головка; 9 - прижимный ролик; 10 - маховик ведущего узла; 11 - пасик; 12 - ведущий вал.

Литература:

Принципиальная схема магнитофона "Днепр-3"
