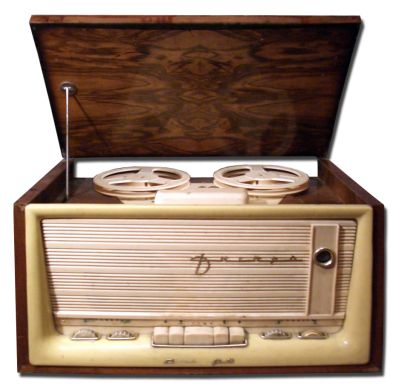

Сетевой катушечный магнитофон "Днепр-11М" ("Днiпро-11М") выпускался Киевским заводом радиоаппаратуры с 1962 года.
В процессе производства в магнитофон "Днепр-11" были внесены некоторые изменения, улучшающие его внешний вид и качество работы. Эта модернизированная модель получила название "Днепр-11М".
В магнитофоне "Днепр-11М" ткань передней отражательной стенки ящика заменена декоративной пластмассовой решеткой. Стальная плата лентопротяжного механизма закрыта сверху пластмассовой фальшпанелью. Съемные кожухи, закрывающие магнитные головки, ведущий вал и прижимной ролик, изготовлены из более прочного материала.
Конструкция подающего узла упрощена, хотя принцип его работы остался прежним, что дало возможность повысить надежность работы лентопротяжного механизма. Магнитофон "Днепр-11М" служит для двухдорожечной записи и воспроизведения звука на магнитной ленте типа 2 с катушками № 18. Запись - с микрофона, звукоснимателя, приемника и трансляционной сети.
Управление магнитофоном производится с помощью кнопочного механизма. Переход с одной дорожки на другую осуществляется перестановкой и переворачиванием катушек с лентой.
Магнитофон имеет электронно-световой индикатор уровня записи, раздельные регуляторы уровня записи и воспроизведения, регуляторы тембра на низших и высших частотах и выключатель стирающей головки, позволяющий накладывать запись на запись.
Магнитофон "Днепр-11М" имеет две скорости движения ленты. Скорость записи и воспроизведения 19,05 и 9,53 см/сек +-2%. Продолжительность непрерывной записи и воспроизведения при емкости катушек 350 м - 30 мин при скорости 19,05 см/сек и 60 мин при скорости 9,53 см/сек на каждой дорожке (при толщине ленты 55 мкм); возможно применение катушек № 22.
Конструкция
Магнитофон выполнен в виде настольной конструкции в деревянном корпусе с поднимающейся крышкой. Под крышкой корпуса расположена панель лентопротяжного механизма, на которой размещены катушки, переключатель скоростей, защитный кожух со щелью для ленты. Под кожухом находятся стирающая и универсальная головки, антифонная катушка, ведущий вал, прижимной ролик и направляющие стопки. На передней отражательной стенке ящика, обтянутой декоративной тканью, установлены два динамических двухваттных громкоговорителя и оптический индикатор уровня записи.
На нижнюю часть передней стенки выведены клавишный переключатель рода работы, ручки регуляторов тембра, уровня записи и громкости воспроизведения.
На дне корпуса расположены усилитель звуковой частоты и блок питания.
На боковых стенках под декоративными решетками крепятся (по одному с каждой стороны) одноваттные громкоговорители.
В нижней части передней панели расположены клавишный переключатель рода работы, ручки регулятора уровня записи и тембра, а также регуляторы громкости и воспроизведения.
На задней стенке корпуса расположены переключатель напряжения сети с предохранителем, кабель питания, гнезда для перезаписи на другой магнитофон, гнездо "Земля" и переключатель наложения записи на запись.
На правой боковой стенке находятся входные и выходные гнезда усилителя и переключатель для выключения громкоговорителей.
Передняя и задняя стенки ящика сделаны съемными для удобства доступа к отдельным узлам. В дне корпуса имеется окно, закрытое съемной крышкой, для доступа к усилителю и блоку питания.
Габариты 552х328х330 мм. Вес 24 кг.
Каскады
- Первый и второй каскады универсального усилителя записи-воспроизведения - на лампе Л1 типа 6Н1П.
- Третий и четвертый каскады универсального усилителя записи-воспроизведения - на лампе Л2 типа 6Н1П.
- Детектор для индикатора уровня записи и фазонвертор - на лампе Л3 типа 6Н1П.
- Двухтактный оконечный каскад усилителя записи и воспроизведения - на лампах Л4 и Л5 типа 6П14П.
- Индикатор уровня записи - лампе Л5 типа 6Е1П.
- Двухтактный генератор стирания и подмагничивания - на лампе Л6 типа 6Н1П.
Электрические показатели
Чувствительность - не хуже 0,5 мВ при записи от микрофона, 200 мВ при записи от звукоснимателя или приемника, 10 В при записи от трансляционной сети.
Рабочий диапазон частот - при применении ленты типа 2 для скорости 19,05 см/сек 40 - 12 000 Гц и для скорости 9,53 см/сек 100 - 6000 Гц.
Относительный уровень шумов - не хуже -35 дБ.
Коэффициент нелинейных искажений - не более 5% при номинальной выходной мощности.
Суммарная детонация - при скорости 19,05 см/сек не более 0,5% и при скорости 9,53 см/сек - 0,9%.
Частота тока подмагничивания - 50 кГц.
Выходная мощность - 3 Вт.
Питание
Питание магнитофона от сети переменного тока 50 Гц, напряжение 110, 127 или 220 В. Потребляемая мощность не более 160 Вт.
Электрическая схема
Электрическая схема модернизированного магнитофона "Днепр-11М" также отличается от базовой модели. Изменения, коснувшиеся схемы, незначительны и они не повлияли на основные параметры магнитофона.
1. Катод левого триода лампы Л1 соединен с шасси.
2. Автоматическое смещение лампы Л2 (R14 и C12) - общее для левого и правого триода.
3. Для ламп Л4 и Л5 также введена общая цепь автоматического смещения (R32C21).
4. Изменена схема делителя напряжения на входе усилителя при записи (R54R53R42R43).
5. В магнитофоне установлены два громкоговорителя 2ГД-19 и два - 1ГД-19.
6. В блоке питания вместо дросселя фильтра применены два резистора R49 и R50.
7. В цепи накала ламп вместо потенциометра - два резистора R49 и R5, средняя точка между ними подается в цепь катодов ламп Л4 и Л5, благодаря чему снижается уровень фона.
В результате внесенных изменений в схему режим ламп несколько изменился.
Лентопротяжный механизм
Для протяжки ленты применен синхронный электродвигатель ДВС-У1. Передача вращения электродвигателя на правый и левый узлы и промежуточные ролики производится двумя пассиками. Малый пассик передает вращение ведущему узлу, а большой - правому узлу.
Механизм управляется клавишным переключателем с помощью рычагов и тяг. Подмотка ленты осуществляется правым узлом, а подтормаживание - левым благодаря трению маховика узла о фетровую накладку. Ленту прижимает к ведущему валу обрезиненный прижимный ролик. Переключение скорости движения ленты производится переводом малого пассика с помощью рычага с вилкой на больший или меньший диаметр двухступенчатого шкива, насаженного на вал электродвигателя. Управляется рычаг ручкой, расположенной между катушками на верхней панели.
При ускоренной перемотке влево специальный поводок поворачивает эксцентрик, насаженный на левый узел, до сцепления маховика с обрезиненным роликом - насадкой на вал электродвигателя. Вращение передается от электродвигателя к маховику левого узла.
При ускоренной перемотке вправо с помощью вилочного переключателя большой пассик переводится с канавки ведущего шкива в канавку, образованную выточками между ведущим и ведомым шкивами, заставляя их вращаться с одинаковой скоростью.
На валу ведущего узла насажен массивный маховик, который приводится в движение малым пассиком от электродвигателя.
Неисправности лентопротяжного механизма
Отсутствие перемотки вправо вызвано обрывом большого пассика или тяги в клавише "Перемотка вправо". При обрыве малого пассика ведущий вал не вращается.
При отсутствии перемотки влево причину следует искать в износе обрезиненной насадки на валу электродвигателя или в заклинивании эксцентрика левого узла во втулке. При ослаблении пружины поводка левого узла или обрыва тяги в клавише "Перемотка влево", тягу нужно заменить новой стальной. Если причиной отсутствия перемотки влево является заклинивание эксцентрика, то для устранения этой неисправности необходимо снять левый подкатушник, ослабить болт крепления фланца к эксцентрику, в зазор между фланцем и втулкой ввести несколько капель машинного масла и клавишей "Перемотка влево" слегка повернуть эксцентрик. Длина проволочных тяг регулируется хомутиком, для чего предварительно ослабляются винты.
При плохой работе тормозов после нажатия клавиши "Стоп" необходимо отрегулировать длину центральной тяги клавиши.
Причиной детонации является замасливание прижимного ролика, недостаточный прижим его к ведущему валику, а также разрегулировка тормоза левого узла. Для устранения детонации фетровую накладку тормоза левого узла периодически промывают бензином.
Поврежденный пассик заменяют новым, для этого снимают малый пассик и надевают большой; малый пассик нужно заправить в вилку переключателя скорости, а большой - в вилку рычага перемотки ленты вправо.
Разборка и смазка магнитофона
Для осмотра и ремонта магнитофона передняя стенка ящика съемная и прикреплена двумя винтами с внутренней стороны, а в некоторых аппаратах, кроме того, тремя винтами со стороны дна ящика. При снятых передней и задней стенках возможен ремонт лентопротяжного механизма и замена ламп. При снятом поддоне открывается доступ к монтажу усилителя.
Механизм смазывают веретенным маслом. Смазывают подшипники подающего н приемного узлов, оси прижимного ролика и подшипника ведущего вала. Электродвигатель смазывают через масленки, выведенные на верхнюю плату около головок. Для смазки подшипников ведущего вала и электродвигателя необходимо предварительно снять декоративный кожух, закрывающий головки.
Детали
Электродвигатель типа ДВС-У1: питание напряжением 220 В от сети переменного тока частотой 50 Гц, мощность на валу 15 Вт, скорость вращения 1500 об/мин; вес 4,2 кг.
Головка ГУ: толщина набора сердечника 2,5 мм, ширина переднего зазора 8 мк, ширина заднего зазора 100 мк, число витков обмотки 2600 ПЭЛ 0,05; индуктивность 800 мГн.
Головка ГС: толщина набора сердечника 3 мм, ширина переднего зазора 100 мк, число витков обмотки 100 ПЭЛ 0,31, индуктивность 4,3 мГн, ток стирания 220 мА.
Трансформатор Tp1: обмотка I - 800+600+600+800 витков ПЭЛ 0,15; обмотка II - 72 витка ПЭЛ 0,69; обмотка III - 800 витков ПЭЛ 0,15.
Трансформатор Гр2: обмотка I - 385+60 витков ПЭЛ 0,64; обмотка II - 325 витков ПЭЛ 0,41; обмотка III - 900 витков ПЭЛ 0,2; обмотка IV - 23 витка ПЭЛ 1,35.
Дроссель Др - 3000 витков ПЭЛ 0,2.
Катушки: L1 - 3200 витков ПЭЛ 0,07; L2 - 900 витков ПЭЛ 0,2; L3 - 4600 витков ПЭЛ 0,07; L4 - 235+235 ПЭЛ 0,12; L5 - 40+40 витков ПЭЛ 0,29; L6 - 1500 витков ПЭЛ 0,1; L7 - 90 витков ПЭЛ 0,29; L8 - 2 витка ПЭЛ 0,5.
