Радиола "Сириус-5"

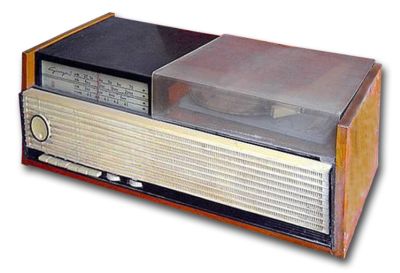

Сетевая ламповая радиола 3 класса "Сириус-5" выпускалась Ижевским радиозаводом с 4 кв 1967 года.

Приемник имеет следующие каскады:

1. УВЧ и преобразователь частоты для диапазона УКВ на лампе 6Н3П.
2. УПЧ для диапазона УКВ и преобразователь частоты для остальных диапазонов на лампе 6И1П.
3. Комбинированный УПЧ для всех диапазонов на лампе 6К4П.
4. УНЧ и детектор тракта AM на лампе 6Н2П.
5. Оконечный усилитель на лампе 6П14П.

Выпрямитель селеновый типа АВС-120-270.

Частотный детектор - 2 диода серии Д2Е.

Диапазон принимаемых частот:

1. Длинные волны: 150 - 408 кГц (2000 - 735 м);
2. Средние волны: 525 - 1605 кГц (577 - 187 м);
3. Короткие волны: 3,95 - 12,1 МГц (75 - 25 м);
4. УКВ: 65,8 - 73,0 МГц (4,55 - 4,12 м).

Промежуточная частота для AM тракта 465 кГц и для ЧМ тракта 8,4 МГц.

Габариты радиолы - 580х322х325 мм

Масса - 15 кг.

Розничная цена радиолы - 72 рубля.

• Основные технические данные:

  Реальная чувствительность приёмника при работе с  внешней антенной и выходной мощности 50 мВт, в диапазонах ДВ, СВ 120...150 мкВ; в диапазоне КВ 200...250 мкВ; в диапазоне УКВ 20...25 мкВ.

  Избирательность АМ тракта при расстройке ± 10 кгц - 27...30 дБ.

  Избирательность по зеркальному каналу 26...30 дБ.

  Система АРУ в приемнике обеспечивает изменение сигнала на выходе приёмника 8 дБ при изменении сигнала на входе - 26 дБ.

  Максимальная выходная мощность радиолы 1,0 Вт;

  диапазон воспроизводимых звуковых частот в АМ тракте 120...5000 гц, в ЧМ - 120...7000 гц.

  ЭПУ воспроизводит долгоиграющие и обычные грампластинок на скоростях 78, 45 и 33 об/мин.

Питание:

Питается радиола от сети переменного тока - 220 или 127 в.

Потребляемая мощность при приёме радиовещательных станций - 50 Вт, а при воспроизведении грамзаписи 65 Вт.

Электрическая схема.

Радиола “Сириус-5” построена по принципу функциональных блоков. Это блоки: УКВ; преобразователя; промежуточной и низкой частоты; электропроигрывателя и питания.

Блок УКВ выполнен на лампе 6НЗП; левый (по схеме) триод используется в усилителе ВЧ, правый - в гетеродинном преобразователе частоты. Блок смонтирован на печатной плате из фольгированного гетинакса, причем катушки L1 и L2 выполнены печатным способом. Среднее усиление блока - 50 раз, входное сопротивление - 300 Ом, ослабление зеркального канала - 25 дБ.

Блок высокой, промежуточной и низкой частоты состоит из входных цепей, преобразователя частоты AM-тракта и комбинированного АМ-ЧМ усилителя ПЧ. Входные цепи диапазонов ДВ, СВ и КВ представляют собой двухконтурные полосовые фильтры с индуктивной связью. Преобразовательный каскад состоит из гетеродина, собранного на триодной части лампы 6И1П по схеме генератора с трансформаторной обратной связью и контуром в цепи сетки, и преобразователя, собранного на гептодной части лампы.

Тракт промежуточной частоты содержит один каскад усиления ПЧ, выполненный на лампе 6К4П с двухконтурным полосовым фильтром. При работе в УКВ диапазоне гептодная часть лампы 6И1П используется как дополнительный усилитель ПЧ ЧМ тракта. Контуры AM и ЧМ трактов включены последовательно. Чтобы гармоники сигнала гетеродина AM тракта не попадали в тракт ЧМ, при работе в ЧМ катушка связи анодного контура первого каскада блока диапазона средних и длинных волн закорачивается.

Детектором тракта ЧМ служит схема на двух кристаллических диодах типа Д2Е. Детектор АМ собран на левой (по схеме) половине лампы 6Н2П.

Усилитель НЧ радиолы имеет один каскад предварительного усиления напряжения, собранный на правой (по схеме) половине лампы 6Н2П и каскад усиления мощности, выполненный на лампе 6П14П. В анодную цепь лампы 6П14П введена частотнозависимая обратная связь для регулировки тембра высших звуковых частот.

Принимая во внимание жесткие требования к уровню фона, на выходе выпрямителя включены LC и RС фильтры. С этой же целью применена отдельная обмотка для питания накальных цепeй ламп 6Н2П и 6П14П.

 Литература:

1. Аксенов А., Ехлаков Г. Радиола "Сириус-5". "Радио". - 1967. - №4. - С.32-33.
