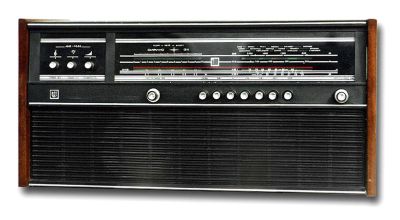

Радиола "Сириус-311"

 Сетевая радиола 3-го класса "Сириус-311" выпускалась Ижевским радиозаводом с 1974 года.

 Ламповая радиола "Сириус-311" построена на базе унифицированной модели 3-го класса (типа "Рекорд-314"). Отличительными особенностями от ранее выпускавшейся радиолы "Сириус-309" являются: новое внешнее оформление модели (напольный вариант); улучшенные некоторые технические характеристики и потребительские качества: применены два поддиапазона KB вместо одного, введен оптический индикатор настройки, введен плавный регулятор тембра нижних звуковых частот, применены раздельные ручки и указатели настройки для AM и ЧМ диапазонов, повышена выходная мощность.

Радиола предназначена для приема передач радиовещательных станций d диапазонах длинных, средних, коротких и ультракоротких волн, а также для воспроизведения грамзаписи. Во встроенной акустической системе применена головка громкоговорителя 3ГД-38Е. Используется электропроигрывающее устройство III ЭПУ-38.

Радиола имеет следующие вспомогательные устройства: оптический индикатор настройки; плавную регулировку тембра верхних и нижних звуковых частот; раздельные ручки и указатели настройки в AM диапазонах и в диапазоне УКВ.

В модели предусмотрены гнезда для подключения внешних антенн УКВ и ДВ, СВ, КВ; заземления; магнитофона на запись и воспроизведение.

Конструкция

Конструктивно радиола является напольным вариантом и выполнена в деревянном корпусе. Головка громкоговорителя радиолы расположена на передней панели корпуса в отдельном акустическом отсеке открытого типа. На передней панели находятся две шкалы настройки и все органы управления радиолы.

Основные элементы схемы - печатная плата КСДВ ПЧ-НЧ, блок УКВ, переключатель диапазонов, индикатор настройки, конденсатор переменной емкости, трансформаторы (выходной и питания), регуляторы громкости и тембра, держатель с патронами ламп подсветки размещены на цельнометаллическом шасси.

На задней стенке шасси расположены гнезда для подключения антенн УКВ, ДВ, СВ, КВ; заземления; магнитофона; контрольных приборов и шнура питания.

Габаритные размеры радиолы (без ножек) - 326х700х340 мм. Высота с ножками - 715 мм. Масса радиолы - 18 кг.

Приемник имеет следующие каскады

1. Блок УКВ - на лампе 6Н3П
2. Преобразователь частоты - на лампе 6И1П
3. УПЧ - на лампе 6К4П
4. Детектор АМ, АРУ, предварительный УНЧ - на лампе 6Н2П
5. Оконечный усилитель - на лампе 6П14П
6. Детектор ЧМ - на двух диодах типа Д2Е
7. Выпрямитель - АВС-80-260 М

Диапазон принимаемых частот:

1. Длинные волны - ДВ: 150,0 - 405,0 кГц (2000,0 - 740,7 м);
2. Средние волны - СВ: 525,0 - 1605,0 кГц (571,4 - 186,9 м);
3. Короткие волны - КВI: 3,95 - 7,5 МГц (75,0 - 40,0 м);
4. Короткие волны - КВII: 9,35 - 12,1 МГц (32,0 - 24,8 м);
5. УКВ: 65,8 - 73,0 МГц (4,56 - 4,11 м).

Промежуточная частота в диапазонах: ДВ, СВ и КВ - 465+-2 кГц, УКВ - 6,5 +- 0,1 МГц.

Основные технические данные:

• Номинальная выходная мощность - 1 Вт.
• Номинальный диапазон воспроизводимых частот в диапазонах: ДВ, СВ и KB - 125 - 3550 Гц, УКВ и по тракту воспроизведения грамзаписи - 125 - 7100 Гц.
• Номинальное среднее звуковое давление - 0,45 Па.
• Реальная чувствительность при выходной мощности 50 мВт в диапазонах: ДВ - 51 мкВ, СВ - 40 мкВ, KB - 52 мкВ, УКВ (Rвх = 300 Ом) - 15 мкВ.
• Селективность по соседнему каналу в диапазонах ДВ и СВ при расстройке на +-9 кГц - 28 дБ.
• Селективность по зеркальному каналу в диапазонах: ДВ - 58 дБ, СВ - 37 дБ, KB - 12 дБ, УКВ - 32 дБ.
• Максимальный уровень входного сигнала (не менее) в диапазонах: ДВ и СВ - 200 мВ, KB - 100 мВ, УКВ - 50 мВ.
• Действие АРУ в диапазонах ДВ, СВ и KB: изменение напряжения на входе - 26 дБ на выходе не более - 12 дБ.
• Уровень фона по электрическому напряжению (не хуже): с антенного входа - -30 дБ, со входа "Звукосниматель" - -40 дБ, по тракту воспроизведения грамзаписи - -36.
• Максимальная выходная мощность - не менее 2 Вт.
• Коэффициент гармоник всего тракта усиления по электрическому напряжению (не более) в диапазонах: ДВ, СВ и KB при глубине модуляции 0,8 на частотах: 125-400 Гц - 7%, выше 400 Гц - 5%, УКВ при девиации частоты +-50 кГц на частотах: 125 - 400 Гц - 6%, выше 400 Гц - 5%.
• Диапазон регулирования тембра (не менее) на частотах: верхних - 10 дБ, нижних - 10 дБ.

Питание

Приемник питается от сети переменного тока с напряжением 127 или 220 В с частотой 50 Гц. Потребляемая мощность не более 65 Вт при радиоприеме и не более 80 Вт при воспроизведении грамзаписи.

Электрическая схема

Радиола выполнена на шести радиолампах и трех полупроводниковых диодах.

Принципиальная схема радиолы построена на базе схемы радиолы "Рекорд-314".

Блок УКВ - унифицированный типа УКВ-ИП-2. Входные цепи AM тракта являются одноконтурными цепями с трансформаторной связью с не настраиваемой антенной. Преобразователь частоты AM тракта построен на лампе Л2 по схеме двухсеточного преобразования высокой частоты в промежуточную. На гептодной части этой лампы выполнен смеситель, на триодной - гетеродин, построенный по схеме индуктивной трехточки с заземленным катодом. В тракте ЧМ лампа Л2 выполняет функции усилителя промежуточной частоты. На лампе Л3 выполнен комбинированный усилитель промежуточной частоты AM и ЧМ трактов. Нагрузкой данного усилителя являются последовательно включенные контуры фильтров промежуточной частоты AM и ЧМ. Частотный (дробный) детектор собран на полупроводниковых диодах Д1 и Д2.

Особенностями принципиальной схемы радиолы "Сириус-311" являются построение схем детектора AM сигналов, усилителя низкой частоты н применение системы индикатора настройки. Амплитудный детектор, в отличие от моделей "Рекорд-314" и "Рекорд-354", выполнен не на лампе, а на полупроводниковом диоде Д2Е (Д3) с последовательным включением нагрузки.

Система АРУ тракта AM охватывает преобразователь и УПЧ. Напряжение АРУ снимается с детекторного контура Л4 (вывод 3 ФПЧ-II).

На лампе Л4 выполнен предварительный двухкаскадный усилитель напряжения низкой частоты. Предусмотрена раздельная регулировка тембра на нижних (R28) и верхних (R32) звуковых частотах, позволяющая плавно менять частотную характеристику за счет применения частотозависимых электрических цепей.

На лампе Л5 построен оконечный усилитель мощности с трансформаторной нагрузкой, работающий в режиме класса А. На лампе Л6 выполнен индикатор настройки.

В блоке питания для выпрямления переменного тока применена двухполупериодная мостовая схема на селеновом выпрямителе АВС-120-270М1 (Д1). На выходе выпрямителя включен трехзвенный сглаживающий RС-фильтр, с которого снимается постоянное высокое напряжение для питания анодно-экранных цепей радиолы. Напряжение накала снимается со вторичных накальных обмоток трансформатора питания.

Разборка и сборка радиолы

Для доступа к элементам и узлам радиолы необходимо: снять заднюю стенку, отключить вилки головки громкоговорителя и ЭПУ; отвинтить два винта со стороны задней стенки, отвернуть один винт, крепящий пластмассовую панель с обрамлением, и вынуть шасси приемника вперед вместе с обрамлением и шкалой; снять ручки, отвернуть винты и снять обрамление со шкалой; отвернуть с внутренней стороны корпуса и дна винты, после чего снять отражательную доску с решеткой и головкой громкоговорителя; снять отражательную доску с головкой громкоговорителя, предварительно отвернув 11 винтов, крепящих отражательную доску к решетке. Сборка радиолы производится в обратном порядке.

Литература:

1. Анисимов Ю.П. и др. Радиоприемники, радиолы, магнитолы, тюнеры. М.: "Связь", 1980. - С.106-110.
2. Принципиальная схема радиолы "Сириус-311"
3. Инструкция по эксплуатации  радиолы "Сириус-311"
