Комплект приборов "Спутник радиолюбителя" с 1967 года выпускал Курский завод "Маяк".

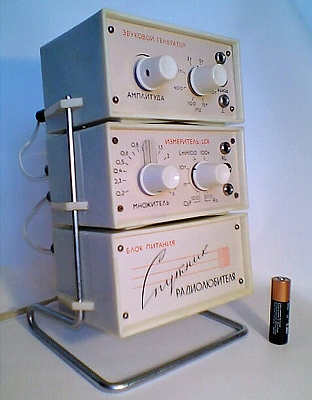

В комплект входит три блока, это звуковой генератор, измеритель RCL и блок питания. Завод рекламировал дальнейшее комплектование комплекта ещё и другими приборами, но так ничего больше выпущено не было. Звуковой генератор комплекта работает на 8 фиксированных частотах в диапазоне от 100 Гц до 15 Кгц. Измеритель RCL может измерять номиналы резисторов в диапазоне от 20 Ом до 500 кОм, индуктивностей от 20 до 500 мгн и ёмкостей от 20 пф до 20 мкф. Блок питания сетевой, без добавочной батареи или батарейный, одна батарея КБС или три-четыре элемента типа ФБС. Габариты комплекта "Спутник радиолюбителя" - 220х140х110 мм, масса каждого блока 1, 3 и 1 кг. соответственно.

Литература:

  1. Инструкция по эксплуатации комплекта.
  2. Инструкция по эксплуатации комплекта 1987 года.
  3. Описание комплекта со схемами в журнале "Радио" № 10 за 1967 год.
  4. Журнал "Радио" №6 за 1967 год.
