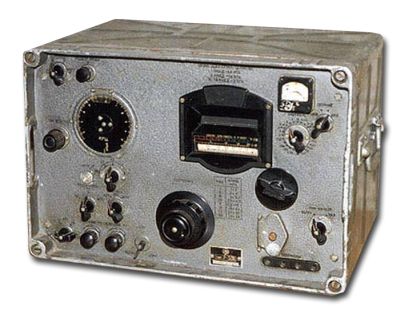

Магистральный профессиональный связной радиоприемник "Р-309" (Ячмень) выпускался Харьковским радиозаводом имени 25-го съезда КПСС с 1967 году
Супергетеродин с двойным преобразованием частоты, собран на лампах стержневого типа с гибкими выводами для впайки в схему: 11 ламп 1Ж29Б, 2 - 1Ж37Б, 12 - 1Ж24Б, всего 25 радиоламп. Вес приёмника - 33 кг, блока питания - 14 кг. УВЧ двухкаскадный на лампах 1Ж29Б. Каскады выполнены по трансформаторной схеме. Есть два первых гетеродина: гетеродин 1-4 поддиапазонов и гетеродин 5-8 поддиапазонов (1Ж29Б). Все гетеродины не переключаемые. Умножитель частоты собран на 2 лампах 1Ж29Б. Первый смеситель 1Ж37Б. Приёмник имеет 8 поддиапазонов и на каждом своя промежуточная частота: 305, 610, 1220, 2040, 8585, 2585, 3515, 9515 кГц. Усилитель первой ПЧ двухкаскадный, каскад смесителя и каскада усилителя на лампе 1Ж29Б. Второй преобразователь преобразовывает первую ПЧ, во вторую, 465 кГц. Второй гетеродин кварцован (1Ж24Б). Частоты 770, 1075, 1685 и 1975 кГц. На 5 и 8 поддиапазоне - 90-50 кГц, на 6 и 7 поддиапазоне 30-50 кГц. Усилитель 2-й ПЧ состоит из 5-ти каскадов усиления.
Имеет два канала для узкой и широкой полосы пропускания. Первый и второй каскады узкой полосы выполнены по схеме кварцевых фильтров, позволяющие менять полосу от 200 Гц до 4 кГц. (1Ж24Б). 4-й каскад УПЧ собран на лампе 1Ж29Б. Детектор на 1Ж24Б. УНЧ двухкаскадный, на лампе 1Ж24Б, собран по реостатной схеме и оконечный каскад на 1Ж29Б. 3-й гетеродин плавный, на лампе 1Ж29Б. 3-й преобразователь для приёма телеграфа по методу биений, собран на лампе 1Ж37Б. Кварцевый калибратор (1МГц) на лампе 1Ж29Б. Чувствительность радиоприёмника на эквивалент антенны 100 Ом при соотношении сигнал/шум 3:1 и выходном напряжении 1,5 В на нагрузке, на широкой полосе 4 кГц, в телефонном режиме не хуже 3 мкВ, в телеграфном, не хуже 0,6 мкВ. Ослабление чувствительности по зеркальному каналу не менее 4 тысяч раз, на 6-7 поддиапазонах не менее 2 тысяч раз. По сигналам ПЧ - 10 тысяч раз. Неравномерность ачх по выходу на телефоны в пределах от 300 Гц до 3000 Гц не более + 2 дБ и –6 дБ от средней частоты 1000 Гц. Количество точек поражённого приёма - 20. Имеется выход НЧ 0.5 В, АРУ для сдвоенного приёма. Имеется электродвигатель для АПЧ. Радиоприёмник Р- 309 работает с панорамныманализатором Р-319. Оптическая шкала проградуирована непосредственно в кГц, легко читаемая, но на верхних диапазонах благодаря умножению частоты слишком сжатая. Из-за применяемых ламп и режимов их работы приёмник достаточно шумит. Диапазон принимаемых частот разбитый на восемь поддиапазонов: 1 - 36 МГц. Переключатель диапазонов: механический, барабанного типа. Габариты приёмника: 480х290х440 мм. Питание от электрической сети переменного тока 127 или 220 вольт, через внешний блок питания или от аккумулятора напряжением 12 вольт.
