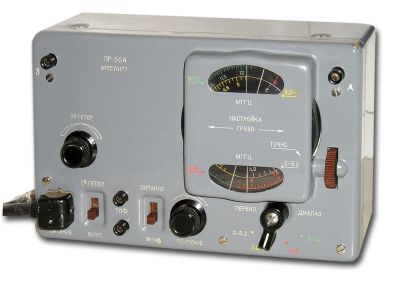

Специальный радиоприёмник "ПР-56/А". Модель 1956 года.
Радиоприёмник - ''ПР-56'' входит в состав радиостанции ''Рион'' в качестве блока ''А''.
Специальная коротковолновая приёмо-передающая переносная телеграфная радиостанция - предназначается для симплексной и полудуплексной двусторонней связи. Радиостанция работает в плавном диапазоне частот от 2,5 до 10,0 МГц (передатчик) и от 2,0 до 12,0 МГц (приёмник ''ПР-56''). Радиоприёмное устройство радиостанции позволяет производить работу как в режиме самовозбуждения задающего генератора так и с кварцевой стабилизацией (кварцы могут быть использованы на основной и второй гармонике) во всем диапазоне частот. Схема коммутации радиостанции позволяет вести симплексную работу с использованием одной антенны а так же полудуплексную работу; в этом случае для радиоприемного устройства должна быть развернута дополнительная антенна. Чувствительность приёмника в телеграфном режиме 5,5 мкВ. Мощность передатчика 5 - 10 Вт.
Впоследствии видимо была модернизация радиостанции, так как у приёмника к наименованию - ''ПР-56'' добавился индекс ''А''. Точной информ. нет.
Литература
- Электрическая схема приёмника "ПР-56"
