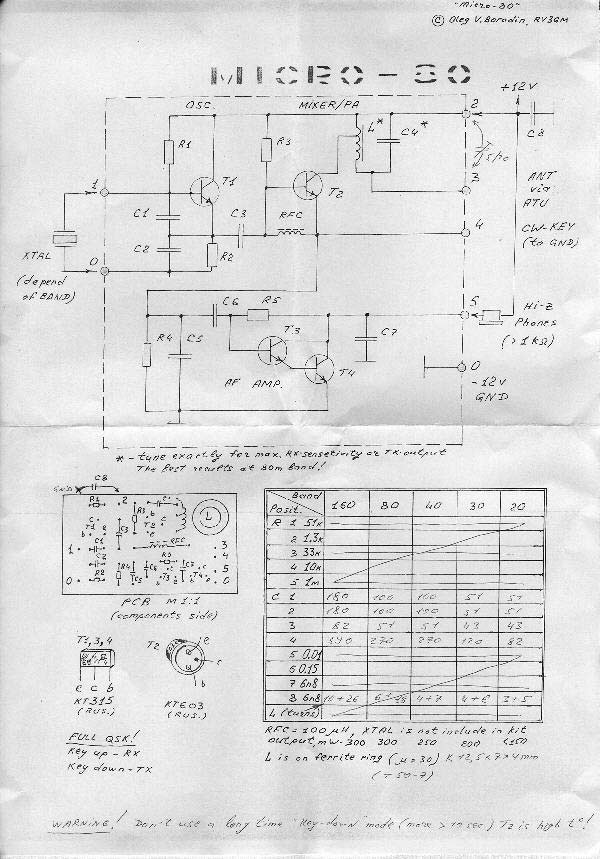

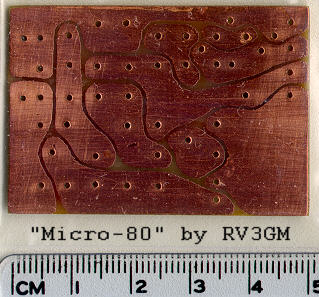

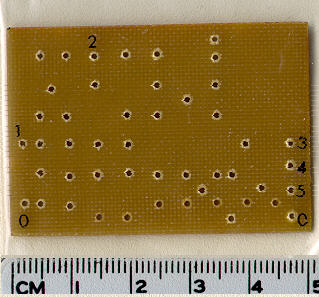

Т1,Т3,Т4 КТ315б Т2 КТ603
L - диам.8 мм с подстр.сердечником 600HH (от ПЧ телевизора) 24 витка, 0,4, отвод от 6-го сверху (для 80-метрового любительского диапазона) настраивается по макс.чувствительности при приеме, или макс.вых.напряж.на антенне при передаче.
Др - намотка на резисторе 0,25W внавал 130 витков 0,1мм
XTL - кварцевый резонатор на соответствующую рабочую частоту (для 80-м. диапазона 3500-3600 кГц)
Возможна перестройка частоты в небольших пределах (ок. 3 кГц), для этого последовательно с кварцевым резонатором (снизу по схеме) надо подключить КПЕ 5-50 пф.
Полудуплекс: при нажатии на тел.ключ - передача, при отпускании - прием.
Hежелательны длительные нажатия на ключ (>10сек), перегрев транзистора
Т2, лучше использовать радиатор, хотя бы небольшой на шляпку Т2.
При экспериментах получены следующие результаты:
Р вых. 300 мВт, I при передаче 100 мА, чувствительность ок. 4 мкВ, использовалась антенна "Луч" длиной 30 м, высота подвеса 36 м.
Между + 12 и общим проводом включить конденсатор 6800 - 0.01 непосредственно на плате трансивера. Путем изменения частоты кварцевого резонатора и данных контура трансивер перестраивается на 40 и 20-метровые диапазоны.
О.Бородин (RV3GM) Oleg.Borodin@p11.f35.n5036.z2.fidonet.org
