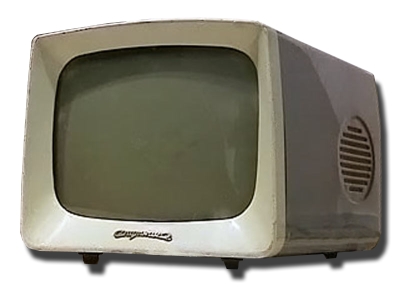

Телевизионный приёмник чёрно-белого изображения "Спутник-1" и "Спутник-2" были разработаны и изготовлены в нескольких экземплярах в 1959 и 1960 году.
Не установлено где были разработаны и выпущены эти первые отечественные транзисторные телевизоры. Возможно на Омском телевизионном заводе, так как ламповые телевизоры марки ''Спутник'' выпускались именно там. Возможно это Ленинградский НИИ телевидения... Полностью полупроводниковые телевизоры ''Спутник-1'' и ''Спутник-2'' предназначены для приёма передач ведущихся только в первом телевизионном канале (49,75...56,25 Мгц). В первом телевизоре применено 30 транзисторов, 9 германиевых диодов и 9 селеновых выпрямителей, а во втором 28 транзисторов 7 диодов и 8 селеновых выпрямителей. В телевизорах применены специальные нестандартные и несерийные кинескопы. В первом телевизоре установлен кинескоп 23ЛК2Б, с размером изображения на экране 140х180 мм, а во втором 25ЛК1Б с размером изображения 153х192 мм. Телевизоры выполнены в настольном варианте, однако их малые габариты и вес позволяют использовать их как автомобильные. Футляр любого из телевизоров металлический и покрыт нитролаком. Громкоговоритель расположен на боковой стенке футляра. Настройка телевизора производится шестью ручками для управления, расположенными на задней стенке футляра. Аккумулятор располагается снаружи и подсоединяется к телевизору через разъём. Конструктивно любой из телевизоров выполнен на двух печатных платах, укрепленных на легком металлическом каркасе. Применение п/п позволила снизить потребляемую телевизором мощность и массу. Единственным электровакуумным прибором является кинескоп, имеющий прямоугольный экран. Отклонение луча магнитное, фокусировка изображения электростатическая. В связи с большими шумами п/п, колебаний режима при изменении температурных условий, изменении напряжения источников питания и т.д. применён целый ряд схемных решений, снижающих эти влияния на работу телевизора. При разработке телевизоров конструкторы использовали все возможности для получения от каждого каскада наибольшей эффективности, не снижая при этом качественных показателей. Основные технические данные: Чувствительность по каналу изображения 50 мкв. Разрешающая способность в центре экрана 500 линий. Полоса воспроизводимых звуковых частот 160...6000 Гц. Номинальная выходная мощность звука 0,3 Вт. Питание осуществляется от автомобильного аккумулятора с напряжением 12 В. Описанные телевизоры "Спутник-1,2" демонстрировались на различных радиовыставках, в том числе и на ВДНХ в Москве, но по техническим причинам в серию не пошли.
