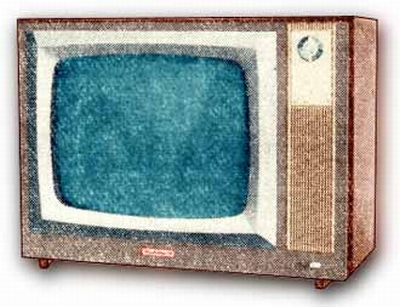

Цветной телевизор "Радуга-6" выпускал Ленинградский завод имени Козицкого с 1969 года.
Опытный цветной телевизор ''Радуга-6'' выполнен полностью на полупроводниковых приборах и имеет 64 транзистора. В телевизоре широко используются кремниевые транзисторы, имеющие высокую термостабильность. В модели использован опытный цветной кинескоп 47ЛК3Ц с фокусирующей сеткой. По сравнению с обычными трубками он имеет большую яркость при меньшей мощности. УПЧ изображения, яркостный канал и блок цветности аналогичны блокам ТВ с масочным кинескопом и отличаются выходными каскадами. Выходные каскады видеоусилителя яркостного канала и видеоусилителей цветоразностных сигналов выполнены на транзисторах типа КТ602А и КТ601А. Не имеют отличий от телевизора с масочным кинескопом узлы синхронизации, АРУ и сведения лучей. Основные отличия заложены в развертывающих устройствах и узле коррекции геометрических искажений. Узел кадровой развертки выполненный на кремниевых транзисторах, отличается меньшей мощностью и дополнительными каскадами формирования сигналов сведения лучей, гашения обратного хода и коррекции геометрических искажений. В телевизоре принят вариант раздельного получения тока отклонения лучей по горизонтали и высокого напряжения. Это позволяет упростить конструкцию выходных трансформаторов и применить в мощных каскадах серийные транзисторы. Генераторы тока строчной развертки и высокого напряжения для питания кинескопа выполнены по схеме двухстороннего ключа на транзисторах КТ805А с параллельным демпфером и трансформаторным выходом. Они управляются общим задающим генератором строк. Высоковольтный выпрямитель собран по схеме удвоения напряжения на выпрямителях 5ГЕ200АФ. С первого плеча умножителя напряжение 12 кв подается на делитель, с которого снимаются регулируемые напряжения на электрод чистоты, фокусирующую сетку и фокусирующие электроды кинескопа, после удвоения напряжение 25 кв подается на анод кинескопа. Для поддержания чистоты цвета по всему экрану кинескопа требуется высокая стабильность напряжений, подаваемых на электроды, при изменении яркости экрана и воздействии других факторов. Поэтому генератор высокого напряжения, включая высоковольтный выпрямитель охвачен цепью стабилизации. Сигнал управления снимается с делителя в цепи высокого напряжения и подается на стабилизатор регулирующий напряжение питания генератора, следовательно амплитуду генерируемых импульсов высокого напряжения. Чтобы исключить возможность повреждения кинескопа при прекращении работы развертки, один из каскадов стабилизатора питается напряжением от выходного строчного трансформатора. Ввиду того что экран кинескопа плоский, в телевизоре применена схема коррекции искажений, содержащая два трансдуктора (реактивные катушки с насыщенным сердечником), корректирующих отдельно искажения по горизонтали и вертикали. Питание блоков осуществляется от стабилизированных выпрямителей. Общая мощность, потребляемая от сети 130 Вт (в ЛПТ с масочным кинескопом она 350 Вт). Конструктивно телевизор выполнен в виде четырёх основных блоков, установленных в футляре. Это блок радиоканала, содержащий ПТК, УПЧ изображения, видеоусилитель яркостного сигнала, звуковой канал, схемы АРУ и синхронизации; общее шасси с платами блока цветности и разверток, блок питания и отдельно вынесенный блок регулировки сведения и баланса белого. Шасси выполнено из силумина и одновременно служит радиатором для установленных на нем мощных транзисторов. Блоки могут быть легко выдвинуты для осмотра и ремонта. Соединение блоков осуществлено с помощью разъемов. Футляр настольного типа с габаритами 650х450х280 мм, что соответствует размерам ч/б моделей с таким экраном. Создание транзисторного цветного телевизора ''Радуга-6'' показало, что при сравнимом качестве телевизионного изображения кинескоп с фокусирующей сеткой имеет конструктивные и потребительские преимущества, в сравнении с масочным.
Литература:
- Описание телевизора в журнале РАДИО № 11 за 1969 год.
