Ламповый радиоприёмник "6Н-25" выпускался Новосибирским заводом "Электросигнал" с IV кв 1945 года.
Альбом фотогалереи: http://oldradio.su/main.php?g2_itemId=40568
Радиоприемник "6Н-25" представляет собой шестиламповый, супергетеродин с питанием от сети переменного тока. Радиоприёмник разработан на основе радиоприёмника ''7Н-27''.
Предусмотрено включение звукоснимателя.
Диапазон принимаемых волн от 16,8 до 2000 м, причем короткие волны разбиты на два частичных поддиапазона, из которых первый охватывает участок 16,8 -19,9 м, а второй 24,8 -31,7 м.
Приемник обладает большой чувствительностью и достаточной избирательностью. Для повышения качества звучания приемник имеет мощный усилитель низкой частоты, собранный по двухтактной схеме.

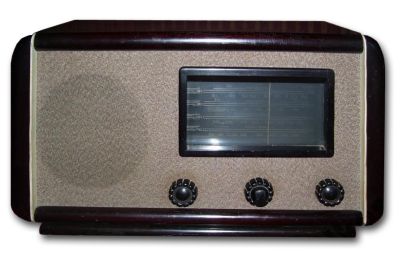

Прямоугольная открытая шкала приемника изготовлена из органического стекла и освещается с торцов. Лампочки, освещающие указатели диапазонов, переключаются при повороте переключателя диапазонов.
Динамический громкоговоритель укреплен на передней стенке ящика рядом с шасси и соединяется с последним кабелем, выходящим из верхней части шасси и имеющим на конце специальную колодку с четырьмя гнездами.
Три ручки настройки расположены на передней панели. Центральная, сдвоенная ручка служит для переключения диапазонов (малая ручка) и для настройки приемника (большая ручка). Справа от нее расположена ручка регулятора громкости, а слева - ручка регулятора тембра, объединенная с выключателем сети.
На задней стенке шасси укреплена планка с зажимами для подключения антенны и заземления и планка с гнездами для включения вилки звукоснимателя. При включении звукоснимателя автоматически отключается высокочастотная часть приемника. При переходе снова на прием радиовещательных станций вилку звукоснимателя нужно обязательно вынуть из гнезд.
Приемник имеет следующие каскады:
- Преобразователь на лампе 6А8.
- Усилитель промежуточной частоты на лампе 6К7.
- Детектор, АРУ и предварительный усилитель низкой частоты на лампе 6Г7.
- Оконечный усилитель по двухтактной схеме на двух лампах 6Ф6С.
- Выпрямитель на лампе 5Ц4С.
Диапазон принимаемых частот:
- Длинные волны - ДВ: 150-420 кГц (2000 - 714 м);
- Средние волны - СВ: 520 - 1600 кГц (577 - 187 м);
- Короткие волны - КВ-I: 9,45 - 12,1 МГц (31,7 - 24,8 м);
- Короткие волны - КВ-II: 15,1 - 17,9 МГц (19,9 - 16,8 м).
Промежуточная частота 460 кГц.
Основные технические данные
Чувствительность. Чувствительность приемника, измеренная при выходной мощности 1 Вт, на длинными средних волнах не хуже 150 мкВ и на коротких волнах не хуже 400 мкВ.
Избирательность. Ослабление чувствительности при расстройке на +-10 кГц порядка 34 дБ (50 раз) на длинных и средних волнах.
Ослабление сигнала по зеркальному каналу более 26 дБ (20 раз).
Выходная мощность приемника порядка 3 Вт.
Масса радиоприемника: 14,5 кг.
Питание
Приемник питается от сети переменного тока с напряжением 110, 127 или 220 В. Потребляемая от сети мощность 100 Вт.
Электрическая схема
Входная часть. Вход приемника состоит из запирающего фильтра и настроенного контура, связанного с антенной.
Фильтр, состоящий из катушки L1 конденсаторов С1 и С2 и сопротивления R1i, настроен на промежуточную частоту 460 кГц.
Входной контур, включенный в цепь сетки первой лампы 6А8, состоит из секции конденсатора переменной емкости С8 и катушек L8, L5 и L6.
На длинных волнах параллельно конденсатору C8 включаются катушка L7 и подстроечный конденсатор C5, а на средних волнах - катушка L5 и подстроенный конденсатор С4. Одновременно с контурными катушками переключаются и катушки связи с антенной L2, L4 и L6. На длинных волнах параллельно катушке связи подключен конденсатор С7.
На коротких волнах, для уменьшения перекрытия по частоте при повороте переменного конденсатора на 180°, последовательно и параллельно ему включаются дополнительные конденсаторы постоянной емкости. На диапазоне 16,8-19,9 м последовательно с конденсатором C8 включается конденсатор С41 и параллельно - конденсатор С44, а на диапазоне 24,8-31,7 м - соответственно С42 и С43.
Преобразователь частоты. Преобразование частоты осуществляется гептодом 6А8.
На длинных волнах контур гетеродина состоит, из секции конденсатора переменной емкости С23 катушки L13, постоянного конденсатора С15, подстроечного конденсатора C16 и сопрягающего конденсатора С17. Обратная связь в этом случае емкостная. Напряжение обратной связи с сопротивления R3 через конденсатор С24 подается на конденсатор С17.
На средних волнах контур гетеродина состоит из того же конденсатора C23, катушки L11, подстроечного конденсатора С12 и сопрягающего конденсатора С14. Обратная связь на этом диапазоне индуктивная - за счет связи сеточного контура с анодной катушкой L10.
На коротких волнах контур состоит из катушки L9, параллельно которой подключается сложная цепь. На диапазоне 16,8-19,9 м она состоит из секции конденсатора переменной емкости С23 параллельно которому включен подстроечный конденсатор C3, а последовательно конденсатор С46. На диапазоне 24,7-31,6 м параллельно конденсатору С23 включается постоянный конденсатор С10 и подстроечный конденсатор С11, а последовательно - постоянный конденсатор С46. Сопрягающего конденсатора на этих диапазонах нет, так как весь диапазон перекрываемых частот весьма невелик. Обратная связь в этих диапазонах индуктивная, за счет связи катушки сеточного контура L9 с анодной катушкой L9.
В анодной цепи лампы преобразователя частоты 6А8 находится первый фильтр промежуточной частоты. Он состоит из двух связанных между собой контуров, настроенных .каждый на частоту 460 кГц. Контур L13C20 включен непосредственно в анодную цепь лампы 6А8, а контур L14C21 - в цепь сетки лампы 6К7 усилителя промежуточной частоты.
Усилитель промежуточной частоты, детектор и АРУ. Усилитель промежуточной частоты работает на лампе 6К7. В анодную цепь этой лампы включен контур L15С26 второго фильтра промежуточной частоты, по конструкции аналогичного первому. Напряжение со второго контура L16C27 этого фильтра подается на детектор - один из диодов следующей лампы 6Г7.
Напряжение звуковой частоты выделяется в цепи этого диода на нагрузке R6, R7 шунтированной емкостью С28. Это напряжение подается затем на регулятор громкости R9.
Источником напряжения АРУ является второй диод лампы 6Г7. Напряжение промежуточной частоты подается на него с контура L16C27 второго фильтра промежуточной частоты через конденсатор С39. При слабых сигналах этот диод оказывается запертым вследствие того, что на его анод подается отрицательный потенциал, образующийся за счет падения напряжения в выпрямительном устройстве на сопротивлении R15R20. Это же напряжение представляет собой начальное смещение для ламп 6К7 и 6А8, на сетку которых оно подается через фильтр R5C6. Когда принимаемый сигнал достигает определенной величины и напряжение на контуре L16C27 превосходит потенциал задержки, в цепи диода АРУ появляется ток, создающий дополнительное падение напряжения на нагрузке диода (сопротивлении R11). Через сопротивление R5 напряжение АРУ подается на сетки ламп 6К7 и 6А8.
Усилитель низкой частоты. Предварительное усиление низкой частоты осуществляется триодной частью лампы 6Г7, на сетку которой подается напряжение низкой частоты с движка регулятора громкости. В регуляторе применена схема тонкомпенсации, приводящая к выделению низких частот при перемещении движка потенциометра вниз, т.е. при уменьшении громкости.
Смещение на сетку лампы подается с сопротивления R20 за счет падения напряжения на нем.
Анодной нагрузкой для триода 6Г7 служит сопротивление R10. В цепи анода этой лампы находится и регулятор тона, состоящий из конденсатора C36 и переменного сопротивления R13.
Оконечный усилитель. Оконечный усилитель приемника имеет двухтактную схему и работает на лампах 6Ф6С. Напряжение низкой частоты на одну из ламп подается с предыдущего каскада через переходной конденсатор С33.
В двухтактной схеме на сетку лампы второго плеча напряжение должно подаваться в противоположной фазе. Необходимый поворот фазы на 180° осуществляется в данном случае в цепи экранной сетки первой лампы 6Ф6С, на сопротивлении R22. Это напряжение подается на управляющую сетку второй лампы 6Ф6С через переходной конденсатор C40.
Смещение на сетки обеих ламп 6Ф6С подается с сопротивлений R14, R15, R20.
В анодные цепи ламп 6Ф6С включена первичная обмотка выходного трансформатора Тр2. Вторичная обмотка этого трансформатора нагружена на звуковую катушку динамического громкоговорителя.
Выпрямитель. Выпрямитель работает по двухполупериодной схеме на кенотроне 5Ц4С. Индуктивностью фильтра является катушка подмагничивания динамика L19.
В динамике имеется так называемая антифонная катушка L17, включенная последовательно с звуковой катушкой L18 и помещающаяся на одном сердечнике с катушкой подмагничивания. Направление витков антифонной катушки должно быть таково, чтобы индуктируемое на нее напряжение с обмотки подмагничивания было в противофазе с напряжением фона на звуковой катушке.
Выпрямитель нагружен на делитель напряжения, состоящий из сопротивлений R14, R15, R20, R19, R18 и R17, соединенных последовательно. Напряжение с сопротивлений R19 и R18 подается для питания цепей экранной сетки и анода гетеродина лампы 6А8. Напряжение па сопротивлениях R14, R15 и R20 имеет отрицательный потенциал относительно нулевой точки приемника (шасси) и используется, как уже указывалось, в качестве смещения.
Детали
Выходной трансформатор. Первичная обмотка трансформатора состоит из 4000 витков (с отводом от середины) провода ПЭ 0,13. Сопротивление этой обмотки постоянному току 570 Ом. Вторичная обмотка имеет 32 витка провода ПЭ 0,5. Ее сопротивление 0,35 Ом.
Силовой трансформатор. Первичная обмотка силового трансформатора содержит 324 витка с отводом от 280 витков плюс 324 витка с отводом от 44 витков; провод ПЭ 0,41; сопротивление постоянному току 9 Ом. Повышающая обмотка имеет 1800 витков с отводом от 900 витков; провод ПЭ 0,2; сопротивление постоянному току 260 Ом. Обмотка накала кенотрона состоит из 14 витков провода ПЭ 0,93. Ее сопротивление постоянному току 0,86 Ом. Обмотка накала ламп имеет 18 витков провода ПЭ 1,1. Ее сопротивление 0,85 Ом.
Динамический громкоговоритель. Катушка подмагничивания громкоговорителя намотана из провода ПЭ 0,16 и имеет 11000 витков. Сопротивление обмотки постоянному току 1265 Ом. Индуктивность катушки при токе в 60 мА равна 15 гН. Звуковая катушка имеет 52 витка провода ПЭ 0,23. Сопротивление этой катушки 1,7 Ом. Антифонная катушка состоит из 27 витков и 0,11 Ом.

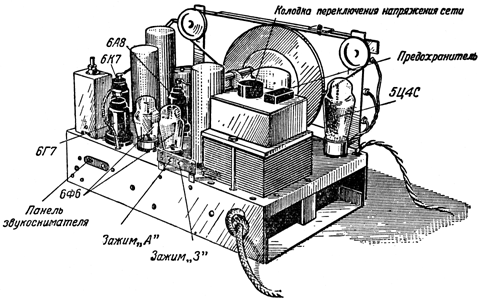

Расположение ламп и деталей на шасси приемника "6Н-25"
