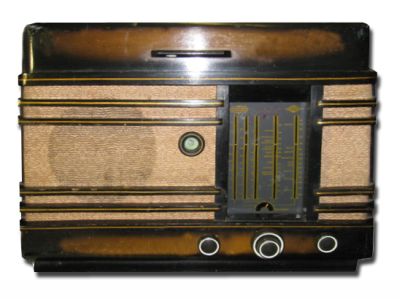

Радиола "Минск Р-7-55"

Сетевая ламповая настольная радиола "Минск Р-7-55" выпускалась с 1955 года Минским радиозавод им. Молотова.

Радиола "Минск Р-7-55" являлась дальнейшей модернизацией радиолы "Минск Р-7" и выпускалась Минским радиозаводом местной и топливной промышленности БССР. Радиола состояла из семилампового супергетеродина второго класса и универсального проигрывателя, предназначенного для воспроизведения обычных и долгоиграющих граммпластинок.

Радиола имеет пять диапазонов: длинноволновый ДВ, средневолновый СВ, коротковолновый полурастянутый КВ-3, и два коротковолновых растянутых КВ-2 и КВ-1. В радиоле применена раздельная регулировка тембра по нижним и верхним частотам, объединенная с регулировкой полосы пропускания по промежуточной частоте.

В радиоле предусмотрена возможность использования магнитофонной безмоторной приставки для записи радиопередач, переписи граммпластинок или записи при помощи микрофона, а также для воспроизведения записанного. Для включения приставки на вход усилителя НЧ радиолы предусмотрены специальные гнезда.

В проигрыватель входит электродвигатель типа "ДАГ-1" и универсальный пьезозвукосниматель с автовыключателем, который останавливает электродвигатель при выходе иглы звукоснимателя на "немую" канавку. Срабатывание автовыключателя в широких пределах можно регулировать, что позволяет использовать граммпластинкн всех размеров.

В усилителе НЧ введена многоканальная частотно-зависимая отрицательная обратная связь, вследствие чего усилитель вносит весьма малые нелинейные искажения и резко поднимает низкие частоты.

В радиоле применен громкоговоритель с постоянным магнитом типа "2ГД-МЗ". Сопротивление его звуковой катушки на частоте 400 Гц составляет 4,4 Ом.

Приемник смонтирован на стальном шасси размерами 410х168х56 мм.

Для уменьшения акустической связи между громкоговорителем н звукоснимателем, а также для предотвращения воздействия механических толчков при воспроизведении долгоиграющих пластинок применена раздельная амортизация электродвигателя и панели, на которой смонтирован граммофонный диск. Расположение ламп и деталей на шасси приемника а радиоле "Минск Р7-55" осталось почти без изменений по сравнению с приемником радиолы "Минск Р7".

Катушки приемника размещены на каркасах, в зависимости от назначения катушки ее обмотки могут располагаться на дополнительном каркасе.

Все узлы радиолы заключены в ящик размерами 595х330х420 мм.

Приемник имеет следующие каскады:

1. Преобразователь частоты на лампе - 6А7.
2. Усилитель промежуточной частоты на лампе - 6К3.
3. Детектор сигнала и АРУ на лампе - 6Х6С.
4. Предварительный УНЧ на лампе - 6Ж8.
5. Оконечный усилитель на лампе - 6П6С.
6. Оптический индикатор настройки на лампе - 6Е5С.
7. Выпрямитель на лампе - 5Ц4С.

Диапазон принимаемых частот:

1. Длинные волны - ДВ: 150-410 кГц (2000 - 723 м);
2. Средние волны - СВ: 520 - 1600 кГц (577 - 187,5 м);
3. Короткие волны - КВ-1: 11,65 - 12,1 МГц (25,8 - 24,8 м);
4. Короткие волны - КВ-2: 9,6 - 9,85 МГц (31,9 - 30,4 м);
5. Короткие волны - КВ-3: 3,95 - 8,9 МГц (76 - 33,7 м).

Промежуточная частота тракта 465 кГц.

Основные технические данные

Чувствительность на длинных и средних волнах не хуже не хуже 100 мкВ и на коротких волнах не хуже 150 мкВ.

Чувствительность с гнезд звукоснимателя не ниже 200 мВ.

Избирательность. Ослабление чувствительности на средних и длинных волнах при расстройке на +-10 кГц не менее 26 дБ.

Ослабление сигналов зеркального канала на длинноволновом и средневолновом диапазонах не менее 45 дБ и на коротковолновых - 12 дБ. Ослабление сигналов, частота которых равна промежуточной (465 кГц), на длинноволновом и средневолновом диапазонах не менее 34 дБ.

Ширина полосы пропускания приемника по промежуточной частоте меняется скачкообразно в пределах от 5,5 до 8,8 кГц.

Частотная характеристика: полоса пропускания всего тракта приемника обеспечивает воспроизведение частот 80 - 5000 Гц.

Неравномерность частотной характеристики по звуковому давлению в диапазоне 80-5000 гц не более 13 дБ.

При регулировке тембра подъем (и эавал) нижних частот можно производить на 7 дБ, подъем верхних частот - на 3 дБ и завал верхних частот - на 8 дБ.

Уровень фона на выходе приемника ниже уровня номинальной мощности не менее чем -44 дБ.

АРУ обеспечивает изменение напряжения на выходе приемника не более чем на 7 дБ при изменении напряжения на входе на 26 дБ.

Выходная мощность 1,5 Вт при коэффициенте нелинейных искажений (по звуковому давлению) не более 5%.

Коэффициент нелинейных искажений по звуковому давлению при воспроизведении граммзаписи не превышает 7%.

Уровень шумов, создаваемых электродвигателем радиолы во время работы, не превышает 45 дБ.

Детонация (плавание звука) не более 0,2%.

Питание

Питается радиола от сети переменного тока напряжением 110, 220 и 127 В. Потребляемая мощность 80 Вт при проигрывании грампластинок и 60 Вт при приеме радиостанций.

Электрическая схема

По сравнению с предыдущей моделью в схеме сделан ряд изменений.

1. В антенной цепи добавлен фильтр для подавления помех от станций, работающих с частотой, равной промежуточной частоте приемника.

2. Несколько изменен принцип расширения полосы пропускания: дополнительные витки связи добавляются к первичной, а не ко вторичной обмотке фильтра промежуточной частоты, причем увеличение связи производится также и во втором фильтре.

3. Изменена схема отрицательной обратной связи, которая осуществляется по нескольким каналам. Со вторичной обмотки выходного трансформатора напряжение отрицательной обратной связи подается через цепь R14C37R15C48C35R22 на экранирующую сетку лампы 6Ж8. За счет этого создаются большой подъем на нижних звуковых частотах и небольшой на верхних. Цепь отрицательной обратной связи с анода оконечной лампы 6П6С на анод лампы 6Ж8 позволяет регулировать усиление как нижних, так и верхних частот. Это производится переключателем Пт1 одновременно с переключением полосы пропускания по промежуточной частоте.

Особенности схемы

На диапазонах КВ-1 н КВ-2 связь с антенной осуществляется при помощи катушки L1. Контур L6C2 служит для подавления сигналов, частота которых равна промежуточной. Переключение диапазонов и включение на воспроизведение граммзаписи производится переключателями П1а и П1з, объединенными на общей оси.

Для расширения полосы пропускания в фильтрах промежуточной частоты применяются дополнительные катушки связи L19, L22.

Регулировка полосы пропускания объединена с регулировкой верхних частот в усилителе низкой частоты.

Напряжение отрицательной обратной связи подается с обмотки II трансформатора Тр1 через цепочку R14, C37, R15, С48, С35, R22 на экранную сетку лампы 6Ж8 (Л4). Эта отрицательная обратная связь определяет основную частотную характеристику усилителя НЧ; она создает резкий подъем на нижних звуковых частотах и небольшой на верхних. Вспомогательные каналы отрицательной связи служат для регулировки нижних (цепочка R12, R11, R10 и С32) и завала верхних (конденсатор С33, соединяющий аноды ламп 6П6С и 6Ж8) частот. Такая комбинированная отрицательная обратная связь позволяет получить резкие подъемы и завалы крайних звуковых частот при весьма малом изменении в области средних звуковых частот (порядка +-1 дБ).

Детали

Выходной трансформатор. Первичная обмотка состоит из 2400 витков провода ПЭЛ 0,12, вторичная - из 64 витков ПЭЛ 0,72 и обмотка для дополнительного громкоговорителя - из 576 витков ПЭЛ 0,1'2. Сердечник из пластин Ш-20, набор 30 мм.

Силовой трансформатор. Сетевая обмотка состоит из 2х(472+72) витков провода ПЭЛ 0,35. Повышающая обмотка имеет 2х1180 витков ПЭЛ 0,14. Обмотка накала ламп содержит 30 витков ПЭЛ 1,0 и обмотка накала кенотрона - 24 витка ПЭЛ 0,03. Экранная обмотка - один слой провода ПЭЛ 0,16. Сердечник из пластин Ш-32, набор 33 мм.

Дроссель фильтра. Обмотка содержит 3 000 витков провода ПЭЛ 0,18. Сердечник из пластин Ш-20, набор 23 мм.

Громкоговоритель. Сопротивление звуковой катушки на частоте 400 Гц составляет 4,4 Ом.

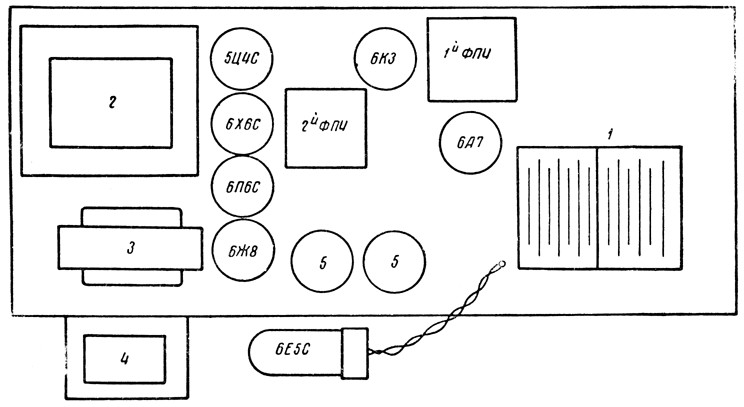

Расположение ламп и деталей на шасси радиолы "Р-7-55"

1 - конденсаторы переменной емкости; 2 - силовой трансформатор; 3 - дроссель фильтра; 4 - выходной трансформатор; 5 - электролитические конденсаторы.

Литература:

1. Принципиальная схема радиолы "Минск Р-7-55"
2. Описание и электрическая схема радиолы "Минск Р-7-55" в Радио №3 за 1955 год.
3. Инструкция по эксплуатации и электрическая схема на радиолу "Минск Р-7-55"
4. Описание и схемы радиол "Минск Р-7", "Минск Р-7-55" в справочнике Е.Левитина.
