Музыкальный комплекс "Орбита-002-стерео"

Малогабаритный блочный музыкальный комплекс "Орбита-002-стерео" выпускал Ростовский завод электроаппаратуры с 1985 года.

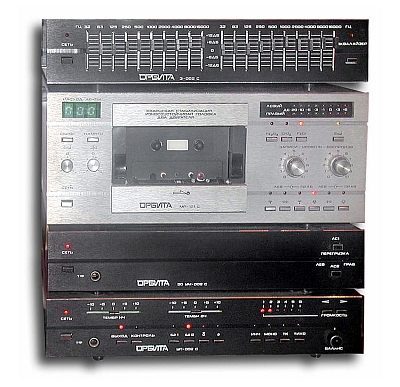

Малогабаритный блочный музыкальный комплекс ''Орбита-002-стерео'' состоит из четырёх самостоятельных устройств: эквалайзер ''Орбита ЭК-002-стерео'', кассетный магнитофон-приставка ''Орбита МП-121-стерео'', усилитель мощности ''Орбита УМ-002-стерео'' и предварительный усилитель ''Орбита УП-002-стерео''. Все устройства имеют свои блоки питания и могли продаваться как отдельно, так и в составе музыкального центра.

Эквалайзер "Орбита ЭК-002-стерео" - представляет собой многополосный двухканальный регулятор тембра, предназначенный для коррекции амплитудно-частотной характеристики (АЧХ) звуковоспроизводящих трактов бытовой радиоаппаратуры. С его помощью можно улучшить звучание громкоговорителей, уменьшить шумы и помехи магнитных фонограмм, снизить рокот электропроигрывающего устройства. Эквалайзер имеет два светодиодных индикатора режимов работы. Рабочий диапазон звуковых частот 20...20000 Гц. Пределы регулирования уровня сигнала ±12 дБ. Коэффициент гармоник в рабочем диапазоне частот 0,02%. Отношение сигнал/взвешенный шум 95 дБ. Переходное затухание между каналами на частоте 1000 Гц -55 дБ. Входное сопротивление 47кОм. Мощность, потребляемая от сети 20 Вт. Габариты 320х320х60 мм, Масса 5 кг. Цена 190 руб.

Кассетный магнитофон-приставка "Орбита МП-121-С" имеет: 2 моторный лентопротяжный механизм, кварцевую стабилизацию скорости движения магнитной ленты, сендастовую магнитную головку, возможность работы с 3-мя типами магнитных лент, электронно-логическое управление, светодиодную индикацию записи ивоспроизведения, световую индикацию режимов работы, устройство шумопонижения, электронный счётчик магнитной ленты с памятью, систему автопоиска фонограмм по паузам, регулируемый ток подмагничивания МЛ. Диапазон записываемых и воспризводимых звуковых частот - 31,5....18000 Гц. Относительный уровень шумов в канале записи/воспроизведения: -68 дБ. Потребляемая от сети 220 вольт, мощность - 20 Вт. Габаритный размеры магнитофона-приставки: 320х128х320 мм. Масса магнитофона-приставки: 6 кг.

Стереофонический усилитель мощности "Орбита УМ-002-стерео" предназначен для высококачественного усиления электросигналов звуковой частоты по мощности, поступающих с предварительного усилителя ''Орбита УП-002-стерео'', или от других источников фонограмм. Выход усилителя мощности может быть нагружен на 2 акустические системы со входным сопротивлением 4 Ом. Усилитель мощности имеет электронные системы защиты от короткого замыкания на выходе и от перегрузок по входу, устройство защиты громкоговорителей. Предусмотрена защита от переходных процессов, позволяющая избавиться от коммутационных щелчков. Система задержки включения обеспечивает плавное нарастание сигнала на выходе, при включения УМ в электрическую сеть. Основные технические характеристики усилителя мощности: Номинальная выходная мощность на нагрузке 4 Ом - 2х50 Вт, номинальный диапазон частот - 20...25000 Гц, коэффициент гармоник 0,07%, отношение сигнал/шум с линейного входа 92 дБ; переходное затухание между каналами на частоте 1000 Гц - 50 дБ, потребля- емая от электрической сети мощность 220 Вт. Габариты усилителя мощности ''Орбита УМ-002-стерео'' 320х320х60 мм, масса 7,5 кг.

Предварительный усилитель "Орбита УП-002-стерео" предназначен для усиления стереофонического сигнала от слаботочных источников, таких как звукосниматель электропроигрывателя, линейный выход магнитофона, тюнера. Имеющееся коммутационное устройство позволяет подключить к усилителю два магнитофона для записи и перезаписи усиливаемых сигналов. В УП предусмотрена дискретная электронная регулировка громкости, оперативное уменьшение ее уровня, включение режима тонкомпенсации, регулировка тембра по низшим и высшим звуковым частотам, световая индикация режимов работы УП, прослушивание фонограмм усиления через головные стереотелефоны. Усилитель (УП) может работать с активными акустическими системами и с УМ. Основные технические характеристики предварительного усилителя: Номинальный диапазон усиливаемых звуковых частот при неравномерности АЧХ ±1 дБ - 20...20000 Гц. Номинальное выходное напряжение 1 В. Коэффициент гармоник 0,02 %. Отношение сигнал, шум - 90 дБ. Мощность,потребляемая от электрической сети 40 Вт. Габариты усилителя предварительного ''Орбита УП-002-стерео'' 320х320х60 мм. Его масса около 5 кг. Розничная цена - 520 рублей.

Литература:

1. Инструкция по эксплуатации усилителя мощности "Орбита УМ-002-стерео" (без электрической схемы)
