Радиоприёмник Punane-RET "VV-663"

Радиоприёмник второго класса "VV-663" выпускался Таллинским радиозаводом "Punane-RET" с 1952 года.

С 1952 года Таллиннский радиозавод Министерства промышленности средств связи "Пунане-Рэт" выпускал радиоприемник типа "VV-663" взамен ранее выпускавшегося приемника "VV-662".

Радиоприемник "VV-663" представлял собой супергетеродинный приемник 2-го класса с питанием от сети переменного тока напряжением 110, 127 и 220 В.

Низкочастотная часть приемника может быть использована для воспроизведения граммзаписей с помощью звукоснимателя.

Узлы приемника размещаются на двух шасси. На одном из них размещается собственно приемник, а на другом - выпрямитель. Последний соединяется с шасси приемника гибким шлангом.

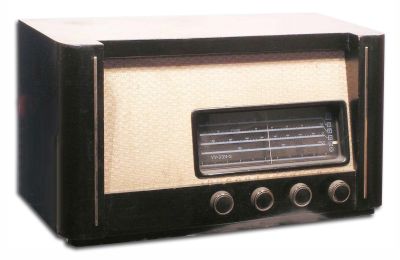

Приемник заключен в ящик размерами 610х340х260 мм, внутри которого укреплен громкоговоритель. На переднюю стенку ящика выведены четыре ручки. Считая слева направо, они расположены в следующем порядке: регулятор громкости и выключатель сети; регулятор тембра; настройка; переключатель диапазонов. Шкала приемника освещается двумя лампочками Л1 и Л2; с правой стороны шкалы передвигается стрелка-указатель, связанная с переключателем диапазонов.

Приемник имеет следующие каскады:

1. Преобразователь - 6А7.
2. Усилитель промежуточной частоты - 6К7.
3. Второй детектор, автоматический регулятор чувствительности и усилитель низкой частоты - 6Г7.
4. Входной усилитель мощности - 6П6С.
5. Оптический индикатор настройки - 6Е5С.
6. Выпрямитель - 5Ц4С.

Диапазон принимаемых частот:

1. Длинные волны - ДВ: 150-415 кГц (2000 - 722,9 м);
2. Средние волны - СВ: 520 - 1600 кГц (577 - 187,5 м);
3. Короткие волны - КВ-1: 3,97 - 7,0 МГц (76 - 42,9 м);
4. Короткие волны - КВ-2: 7,0 - 12,1 МГц (42,9 - 24,8 м).

Промежуточная частота тракта 465 кГц.

Основные технические данные

Чувствительность приемника на длинноволновом и средневолновом диапазонах не хуже 200 мкВ и на коротковолновых - не хуже 300 мкВ.

Ослабление сигнала при расстройке на +-10 кГц не менее 26 дБ.б.

Ослабление зеркального канала на ДВ диапазоне не менее 36 дБ, на СВ диапазоне не менее 30 дБ и на KB диапазонах не менее 12 дБ.

Полоса пропускания всего тракта (по звуковому давлению) от 100 до 4000 Гц при неравномерности 14 дБ на всех диапазонах; только на частотах ниже 250 кГц неравномерность может достигнуть 18 дБ.

Выходная мощность 1,5 Вт при коэффициенте гармоник не более 7% на частотах выше 200 Гц и не более 15% на частотах 100 - 200 Гц.

Питание

Питается радиоприемник от сети переменного тока напряжением 110, 220 и 127 В. Потребляемая мощность 70 Вт.

Электрическая схема

На входе приемника включен фильтр для ослабления сигналов, частота которых равна промежуточной. Фильтр состоит из катушки L8 и конденсатора С9. Связь входных контуров с антенной на всех диапазонах индуктивная.

Функции преобразователя в приемнике выполняет лампа Л1 типа 6А7.

В приемнике применена рефлексная схема, где лампа 6К7 (Л2) использована как для усиления промежуточной частоты, так и для предварительного усиления низкой частоты. Получающееся после детектирования левым диодом лампы 6Г7 (Л3) напряжение звуковой частоты снимается с сопротивления R8 и через сопротивление R4, конденсатор С30 и катушку контура L19 подается на управляющую сетку лампы 6К7. Усиленное этой лампой напряжение звуковой частоты из цепи ее экранирующей сетки через конденсатор С34 поступает на потенциометр ручной регулировки громкости R10 и далее на управляющую сетку триодной части лампы 6Г7, которая работает в следующей ступени предварительного усиления низкой частоты.

В приемнике использована схема автоматической регулировки усиления с задержкой. В ней работает правый диод лампы 6Г7. Напряжение задержки подается на диод с сопротивления R22. С этого же сопротивления подается смещение на управляющую сетку лампы 6Г7.

Выходная ступень, собранная на лучевом тетроде Л4 типа 6П6С, охвачена отрицательной обратной связью, которая подается с обмотки III выходного трансформатора Тр1 в цепь катода этой лампы.

Регулировка тембра производится в анодной цепи лампы 6П6C переменным сопротивлением R21, включенным последовательно с конденсатором С44.

В качестве указателя настройки служит лампа Л5 типа 6Е5С. В выпрямителе использован кенотрон Л6 типа 5Ц4С.

Детали

Катушки диапазонов Кор-I и Кор-II намотаны нa карболитовых шестиреберных каркасах диаметром 15 мм, имеющих резьбу, по которой и укладываются витки. Входные катушки остальных диапазонов имеют карболитовые каркасы диаметром 10,5 мм с внутренней резьбой для альсиферовых сердечников.

Катушки L1 и L2, L3 и L4, L5 и L6, L7 и L8 расположены попарно на общих каркасах.

Катушки L1 и L3 - однослойные; L2, L4, L10, L11, L12, L13 - однослойные с принудительным шагом (по резьбе каркаса); остальные катушки - типа "Универсаль". Каждая пара катушек гетеродина длинных волн (L16, L17) и средних волн (L14, L15) конструктивно представляет собой одну катушку с отводом.

Каждая катушка трансформатора промежуточной частоты расположена на отдельном каркасе такой же конструкции. В боковых стенках экранов трансформаторов промежуточной частоты имеются отверстия, через которые с помощью отвертки можно вращать сердечники катушек и такbм образом производить настройку полосовых фильтров.

Все подстроечные конденсаторы приемника керамические, что способствует более стабильной работе приемника.

Выходной трансформатор имеет сердечник, собранный из пластин Ш-20 (окно 10x60 мм); толщина набора - 19,5 мм; размер окна каркаса - 22,2x19,5 мм. Обмотка I имеет 1625+1625 витков ПЭЛ 0,2, обмотка II - 80 витков ПЭЛ 0,8 и обмотка III - 160 витков ПЭЛ 0,2.

Силовой трансформатор имеет сердечник из пластин Ш-34 (окно 20x54 мм); толщина набора - 35 мм; размер окна каркаса - 36x35 мм. Одна секция его сетевой обмотки I (выводы 1 и 2) имеет 483 витка ПЭЛ 0,44, вторая секция (выводы 2 и 3) - 53 витка такого же провода и третья секция (выводы 3 и 4} - 390 витков ПЭЛ 0,35. Обмотка II накала ламп приемника имеет 30 витков ПЭЛ 1,0, повышающая обмотка III - 1400+1400 витков ПЭЛ 0,2 и обмотка IV накала кенотрона - 24 витка ПЭЛ 0,8.

В приемнике применен техваттный громкоговоритель ДЕ-I. Сопротивление его катушки подмагничивания постоянному току - 1200 Ом (эта катушка используется в качестве дросселя фильтра); сопротивление звуковой катушки громкоговорителя постоянному току 0 2,5 Ом; диаметр диффузора - 200 мм.

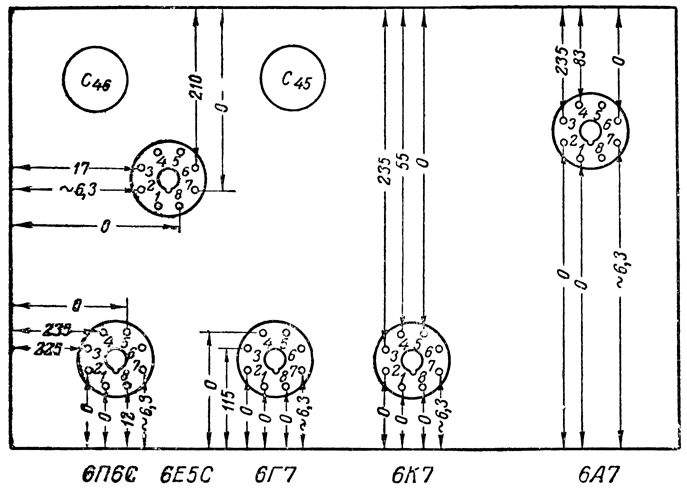

Схема проверки напряжений приемника "VV-663"

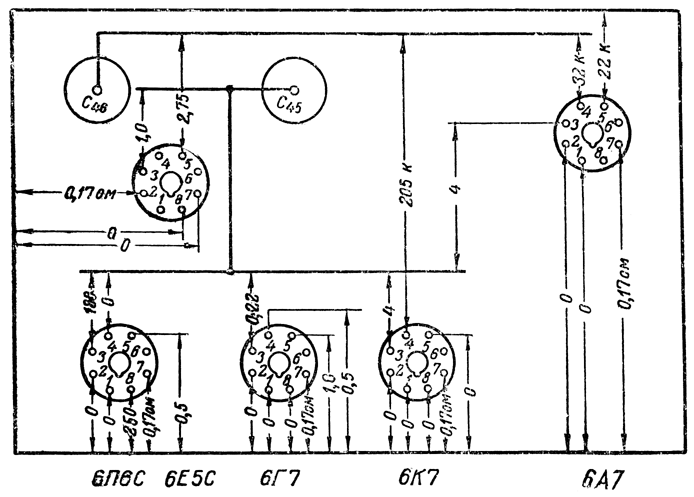

 Схема проверки сопротивлений приемника "VV-663"

 Литература:

1. Принципиальная схема приемника
2. Описание приемника в справочнике Левитина
3. Описание в журнале Радио №10 за 1952 год
