Квадрафонический электрофон "Феникс-002-квадро"

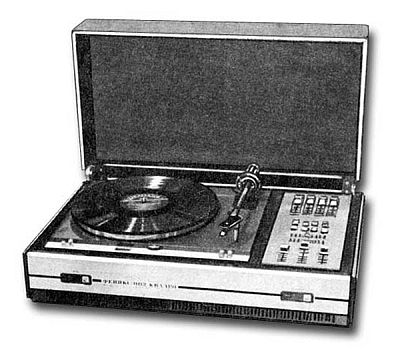

Квадрафонический электрофон "Феникс-002-квадро" выпускался Львовским заводом телеграфной аппаратуры 1977 года.

Первый отечественный квадрафонический стационарный электрофон высшего класса ''Феникс-002-квадро'' обеспечивает: квадрафоническое воспроизведение фонограмм от внешних источников; псевдоквадрафоническое воспроизведение стереофонических и псевдостереофоническое воспроизведение монофонических записей с грампластинок всех стандартных форматов и от внешнего магнитофона; обычное воспроизведение моно и стереофонических записей от ЭПУ и магнитофона; перезапись фонограмм с грампластинок на магнитную ленту. Встроенное в электрофон стереофоническое двухскоростное электропроигрывающее устройство высшего класса 0-ЭПУ-2С - снабжено магнитной головкой ГЗМ-105 с алмазной иглой, обеспечивающей высококачественное воспроизведение, при минимальном износе грампластинок. Скатывающая сила устраняется устройством компенсации бокового усилия. С целью уменьшения детонации звука в ЭПУ применен массивный диск, который приводится во вращение тихоходным синхронным электродвигателем с помощью эластичного пассика. Двигатель питается от специального усилителя с задающим генератором, частота которого определяет частоту вращения диска. Встроенное стробоскопическое устройство и ручка регулировки, дают возможность в некоторых пределах изменять частоту задающего генератора и соответственно частоту вращения диска. В ЭПУ имеется ручной и автоматический микролифт, автостоп и механизм возврата звукоснимателя в исходное положение, после окончания проигрывания грампластинки. Четырехканальный усилитель электрофона ''Феникс-002-квадро'' - содержит четырехканальный предварительный усилитель с раздельной регулировкой тембра по низшим и высшим звуковым частотам. Кроме того, в модели имеется устройство, обеспечивающее эффект псевдоквадрафонии, двухканальный разностный преобразователь, состоящий из фазоинверторов и усилителей. Усилители мощности и блок питания в модели такие же, как в электрофоне - ''Феникс-001-стерео''. На входах усилителей мощности каждого канала имеется индивидуальный регулятор уровня. Для прослушивания записей электрофон комплектуется четырьмя двухполосными громкоговорителями типа ''20АС-5'', каждый из которых содержит по четыре низкочастотные головки 4ГД-43 и по две высокочастотные головки ЗГД-31. Предусмотрена также возможность прослушивания записей на квадра и стереотелефоны. Технические характеристики: Номинальные частоты вращения грампластинок - 33 и 45 об/мин. Номинальная выходная мощность каждого канала при коэффициенте гармоник 1% - 15 Вт. Номинальный диапазон рабочих частот по звуковому давлению при неравномерности АЧХ ± 6 дБ, 63...18 000 Гц. Коэффициент детонации ±0,15%. Уровень помех от вибрации -60 дБ. Уровень электрического фона -50 дБ. Потребляемая мощность - 180 Вт. Габариты электрофона 640х460x210 мм. Одного любого громкоговорителя (АС) 440x315x255 мм. Масса, не более: электрофона с крышкой ЭПУ - 30 кг, одного любого громкоговорителя - 10 кг.

Литература:

1. Описание электрофона "Феникс-002-квадро", его схемы в справочнике Н.В.Анисимова.
2. Журнал "Радио" № 11 за 1977 год.
