Радиола "Беларусь-62-стерео"

 Стереофоническая радиола "Беларусь-62-стерео", выпускалась Минским радиозаводом c 1964 года.

Радиола состоит из пятнадцатилампового AM-ЧМ супергетеродина и стереофонического проигрывателя граммофонных пластинок.

Радиола рассчитана на прием программ радиостанции в шести диапазонах: длинноволновом, средневолновых, 3-х коротковолновых и УКВ.

Электропроигрыватель предназначен для воспроизведения стереофонической, долгоиграющей и обычной грамзаписи. Он имеет четыре скорости 78 об/м, 45 1/2 об/м, 33 1/3 об/м и 16 об/м.

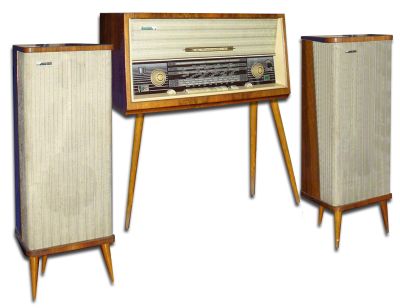

Конструктивно радиола выполнена в трех деревянных ящиках, отделанных ценными породами дерева и пластмассами. В выносных акустических системах на отражательных досках укреплены по два широкополосных громкоговорителя 4ГД-28 и по одному высокочастотному громкоговорителю 3ГД-15. Шасси радиолы состоит из 5 функциональных блоков: УKB, блока КСДВ, усилителя ПЧ и детекторов, и двух усилителен НЧ.

Блок УКВ ЧМ имеет свою систему настройки и является совершенно автономным узлом. Для изменения индуктивности анодной катушки L1-4 усилителя ВЧ и сеточной катушки L1-6 преобразователя применена система перемещения алюминиевых цилиндрических сердечников. Прием радиостанции в УKB диапазоне осуществляется на петлевой вибратор, смонтированный в центральном футляре.

Высокочастотный блок AM также является автономным узлом, имеет свою систему настройки. На шасси блока ВЧ монтируется: механизм клавишного переключателя диапазонов, блок конденсаторов переменной емкости с верньерным устройством и гетинаксовая печатная плата. Катушки магнитной антенны расположены на ферритовых стержнях (Ф-600) диаметром 8 мм и длиной 160 мм, которые свободно вращаются в пределах 360 град.

Блок усилителя ПЧ и детекторов выполнен на отдельной печатной плате, которая монтируется на специальной металлической раме. Контурные катушки ВЧ и ПЧ намотаны на полистироловых каркасах с впрессованными в них штырьками для установки катушек на печатной плате. Сердечники катушек (Ф-600 и Ф-100) представляют собой стержни диаметром 2,8 мм и длиной 14 мм, запрессованные с одного конца в полистироловые головки с резьбой.

Усилители НЧ смонтированы на двух одинаковых платах.

Радиола имеет следующие каскады:

1. УВЧ и преобразователь частоты УКВ диапазона на лампе 6Н3П.
2. Усилитель высокой частоты AM тракта и усилитель промежуточной частоты ЧМ тракта на лампе 6К4П.
3. Преобразователь частоты AM тракта на лампе 6И1П.
4. Двухкаскадный комбинированный усилитель промежуточной частоты для AM и ЧМ сигналов на двух лампах 6К4П.
5. Детектор AM сигналов и АРУ на лампе 6Н2П.
6. Предварительный УНЧ на лампе 6Ж1П (в двух каналах).
7. Усилитель низкой частоты и фазовращатель на лампе 6Н2П (в двух каналах).
8. Оконечный двухтактный усилитель на двух лампах 6П14П (в двух каналах).
9. Оптический индикатор настройки на лампе 6Е1П.

В приемнике имеются частотный детектор на двух диодах Д2В и ограничитель амплитуды, подавляющий паразитную амплитудную модуляцию.

В выпрямителе для питания анодных цепей ламп применен селеновый столбик типа АВС120-270.

Диапазон принимаемых частот:

1. Длинные волны - ДВ: 150-408 кГц (2000 - 723 м);
2. Средние волны - СВ: 520 - 1605 МГц (577 - 187,5 м);
3. Короткие волны - КВ I: 11,6 - 12,1 МГц 25,85 - 24,8 м);
4. Короткие волны - КВ II: 9,4 - 9,8 МГц (33,5 - 30,7 м);
5. Короткие волны - КВ III: 3,9 - 7,7 МГц (75,0 -39,5 м).
6. УКВ: 65,8 - 73 МГц (4,56 - 4,11 м).

Промежуточная частота для диапазона УКВ 8,4 МГц, для остальных диапазонов 465 кГц.

Основные технические данные

Полоса пропускания по промежуточной частоте тракта AM плавно регулируется в пределах от 4 - 4,5 кГц до 9 - 11 кГц.

Чувствительность приемника: при работе с наружной антенной на длинных н средних волнах 10 - 30 мкВ, на коротких 20 - 50 мкВ, на ультракоротких 2 - 5 мкВ. При работе с внутренней магнитной антенной чувствительность приемника на длинных и средних волнах составляет 200 - 500 мкВ/м.

Избирательность тракта AM по соседнему каналу 60 - 70 дБ, по зеркальному каналу 40 - 60 дБ. По тракту ЧМ крутизна скатов резонансной характеристики 0,35 - 0,45 дБ/кГц при ширине полосы пропускания 120 - 180 кГц.

Ослабление паразитной амплитудной модуляции в УКВ диапазоне 26 - 30 дБ.

Номинальная выходная мощность каждого усилителя НЧ - 4 Вт.

Чувствительность усилителя НЧ с гнезд звукоснимателя при номинальной выходной мощности не хуже 150 мВ.

Уровень фона на выходе усилителей при разомкнутом входе не хуже 50 - 60 дБ.

Пределы регулировки тембра усилителей НЧ 14 - 16 дБ на низших звуковых частотах, и 12 - 14 дБ на высших.

Пределы регулировки громкости 40 дБ.

Усилитель НЧ по тракту AM воспроизводит полосу звуковых частот от 60 до 6000 Гц, а по тракту ЧМ от 60 до 16000 Гц при неравномерности частотной характеристики по звуковому давлению 14 дБ.

Разбаланс регулировки громкости, тембров и частотных характеристик усилителей НЧ не превышает 2 дБ.

Переходные затухания усилителей на частотах: 100 Гц - 35 - 40 дБ, 1000 Гц - 40 - 44 дБ, 5000 Гц - 30 - 35 дБ, 10000 Гц - 25 - 30 дБ.

Коэффициент нелинейных искажений при номинальной выходной мощности по тракту AM при глубине модуляции 50% не более 3%, при глубине модуляции 90% не более 6% , по тракту ЧМ (при девиации +-5 кГц) не более 4%.

Среднее звуковое давление при номинальной выходной мощности каждого канала 2,0 н/м кв.

Питание

Питание от сети переменного тока напряжением, 110, 127 и 220 В. Мощность, потребляемая радиолой от сети, при приеме радиостанции не превышает 85 Вт, при проигрывании грампластинок - 100 Вт.

Электрическая схема

Блок УКВ выполнен на лампе 6H3П, один триод которой Л1-1а использован в усилителе ВЧ, другой Л1-1б в преобразователе частоты. Настройка на нужную радиостанцию производится изменением индуктнвностей анодного контура усилителя ВЧ и сеточного контура преобразователя. Нейтрализация проходной емкости триода усилителя ВЧ производится конденсаторами С1-2, С1-3 и C1-4. Усиление ВЧ блока УКВ составляет около 80.

Высокочастотный блок AM тракта состоит из усилителя ВЧ, собранного на лампе Л2-1 типа 6К4П, и преобразователя частоты, собранного на лампе Л2_2 типа 6И1П.

Высокая чувствительность радиолы при приеме на длинных н средних волнах достигнута благодаря тому, что катушки L1, L2, L3, L4 входных контуров длинных и средних волн размещены на двух отдельных ферритовых стержнях. При приеме на наружную антенну катушки L1, L2, L3 и L4 отключаются. Входное устройство KB диапазона представляет собой усилитель ВЧ с одиночными контурами в цепях анода и сетки лампы 6К4П.

Тракт ПЧ. В усилителе ПЧ тракта AM работают лампы Л3-1 и Л3_2, а тракта ЧМ Л2-1 и Л3-2 типа 6К4П. Чтобы гармоники гетеродина AM тракта не попадали в тракт ЧМ, анодный контур фильтра сосредоточенной селекции при работе на диапазонах ДВ, СВ и KB I, KB II, KB III закорачивается. Для детектирования AM сигналов используется детектор, собранный на левом (по схеме) триоде лампы Лд_э тнпа 6Н2П. Для детектирования ЧМ сигналов служит детектор отношения, собранный на двух полупроводниковых диодах Д2В. Для увеличения подавления паразитной амплитудной модуляции в анодную цепь детектора отношений включен ограничитель на полупроводниковом диоде типа Д2В. В тракте AM применена система АРУ с задержкой, детектор АРУ выполнен на правом (по схеме) триоде лампы Л3-3 типа 6Н2П. В тракте ЧМ применена система сеточного ограничения.

Усилитель НЧ. Для стереофонического воспроизведения используются два анологнчных высококачественных усилителя НЧ. Усилители НЧ собраны на лампах Л4-1, Л4-2, Л4-3, Л4-4, Л7-1Б Л7-2, Л7-3, Л7-4 типа 6Ж1П, 6Н2П, 6П14П. Плавная регулировка тембра высших звуковых частот осуществляется цепью частотнозависимой отрицательной обратной связи С4-7,R4-12, С4-6, R4-11, C4-5, R4-15, R4-10. С помощью потенциометра, состоящего из сопротивлений R5-6 - R5-10 регулируется глубина обратной связи, напряжение которой подается в цепь катода лампы Л4-2 типа 6Н2П. Плавная регулировка тембра низших звуковых частот осуществляется цепочкой частотнозависимой обратной связи, состоящей из сопротивлений R4-6, R4-9, потенциометра R5-1 - R5-9 и конденсатора С4-3. Регулировка громкости и баланса усилителей осуществляется спаренными потенциометрами.

 Литература:

1. Принципиальная схема радиолы "Беларусь-62С" (часть 1, часть 2)
2. Рекламное описание радиолы "Беларусь-62С"
3. Описание радиолы "Беларусь-62С" в журнале "Радио" № 3 за 1965 год.
