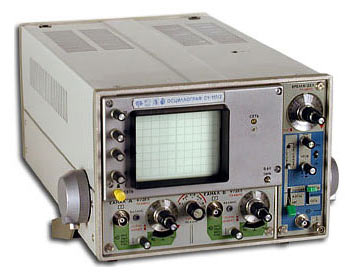

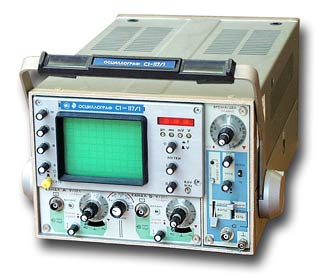

Осциллограф "С1-117-1". Минское ПО "Калибр". Модель 1985 года
Универсальные двухканальные осциллографы ''С1-117'' предназначены для исследования формы электрических сигналов визуальным наблюдением и измерением их амплитудных или временных параметров по электронно-лучевой трубке, а так же цифровым методом (для С1-117/1) с индикацией результатов измерения и размерности измеряемых параметров на светодиодном индикаторе. Высокая чувствительность (0,1 мВ/дел). Синхронизация - телевизионным сигналом. Осциллографы обеспечивают исследования сигналов в широком диапазоне амплитуд от - 400 мкВ до 300 В с частотой до 15 МГц. Высокая чувствительность (0,1 мВ/дел.) позволяет использовать приборы в радиоизмерительной, вычислительной, электронной, медицинской технике, ядерной физике. Наличие ТВ - синхронизации делает осциллограф удобным для ремонта телевизионных и видеоустройств. В приборах имеется цифровая индикация результатов измерений, измерение амплитудных и временных параметров периодических сигналов сложной формы; комбинированное питание, работа от сети переменного тока 220 В частотой 50, 400 Гц, а также от источника постоянного тока напряжением 27 В, возможность оперативного подключения входов осциллографа к исследуемому устройству, широкий набор присоединительных устройств. Возможна эксплуатация прибора вне капитальных сооружений.
Литература:
- Техническое описание и инструкция по эксплуатации
