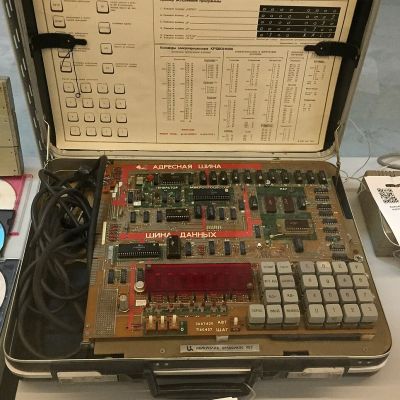

"Микролаб КР580ИК80" это узкоспециализированная учебная ЭВМ, предназначенная для изучения работы микропроцессора КР580ВМ80А (советский аналог Intel 8080), контроллера ввода-вывода КР580ВВ55А, общих принципов программирования на машинном коде, а также приёмов поиска неисправностей и наладки микропроцессорных систем. Прототипом устройства послужила, по-видимому, американская микролаборатория "Hewlett-Packard 5036A", базировавшаяся на процессоре Intel 8085.
Микролаборатория обладала 1 Килобайтом ОЗУ и 1 Килобайтом ОЗУ. Дополнительно на панель устанавливалась третья микросхема ПЗУ, куда зашивалась демонстрационная программа - 8-битная мелодия. Программным обеспечением аппарата служил системный монитор из ПЗУ. Ввод программ осуществалялся на машинном коде в шестнадцатиричном виде, посредством цифровой клавиатуры или через магнитофон. Для вывода результатов программ и общения с системным монитором предназначался 8-разрядный 8-сегментный светодиодный дисплей. 8 светодиодов и динамик также могли служить для вывода информации. Была предусмотрена возможность как непрерывной работы программы, так и выполнение её в пошаговом режиме. Системный монитор микролаборатории позволял отслеживать состояния флагов процессора, значения, записанные в регистрах и каждой ячейке ОЗУ и ПЗУ. 3 переключателя под дисплеем служили имитацией внешних датчиков. Микролаборатория монтировалась в пластиковом дипломате. Существовали модификации 904 и 907, незначительно отличавшиеся друг от друга схемотехнически.
