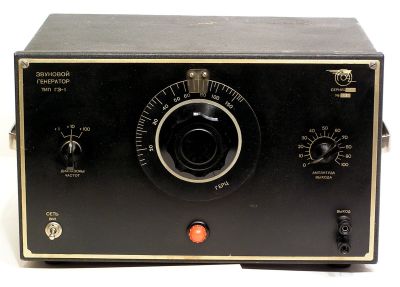

Генераторы звуковой частоты ГЗ-1 и ГЗ-1М предназначены для использования в качестве источников синусоидального напряжения звуковой частоты.
Приборы рассчитаны для применения в условиях лабораторий, заводских цехов и ремонтных мастерских.
Генераторы различаются только элементами принципиальной схемы: в приборе ГЗ-1М вместо лампы 6Ж7 применяются лампы 6Ж8.
Технические характеристики генераторов ГЗ-1 и ГЗ-1М
|
Параметры |
Значения |
|
| Диапазон генерируемых частот | 18 … 18000 Гц | |
| Поддиапазоны |
I |
18 … 180 Гц |
|
II |
180 … 1800 Гц | |
|
III |
1800 … 18 000 Гц | |
| Погрешность установки частоты | ±5% | |
| Выходная мощность на нагрузке 600 Ом | не менее 1 Вт | |
| Пределы регулировки выходного напряжения | 0 … 25 В | |
| Максимальный коэффициент нелинейных искажений | не более 2% | |
| Неравномерность частотной характеристики во всем диапазоне частот | ±2 дБ | |
| Питание | сеть 50 Гц / 127, 220 В | |
| Потребляемая от сети мощность | не более 75 В·А | |
| Габаритные размеры прибора | 360 × 300 × 210 мм | |
| Вес | не более 16 кг | |
