Измерительные магазины сопротивление П-403, П-4047, П-4057

Магазины сопротивлений измерительные П-403, П-4047, П-4057 применяются в качестве меры электрического сопротивления в цепях постоянного тока.

Магазины сопротивлений используются при температуре окружающего воздуха от 15 до 30° С и относительной влажности до 80%.

    По устойчивости к механическим воздействиям приборы относятся к тряско-прочным (группа 1).

    Переключающее устройство - вилочное.

    Род тока - постоянный.

    Класс точности - 0,02.

    Число декад - 1.

    Число ступеней - 10.

    Номинальное сопротивление одной ступени магазина составляет: П-403 - 10⁵Ом, П-4047 - 10⁶Ом, П-4057 - 10⁷Ом; номинальная мощность (напряжение) соответственно 1кВ; 0,3кВ; 0,6кВ.

    Габаритные размеры прибора 205х205х180 мм; масса прибора - 3,5 кг.

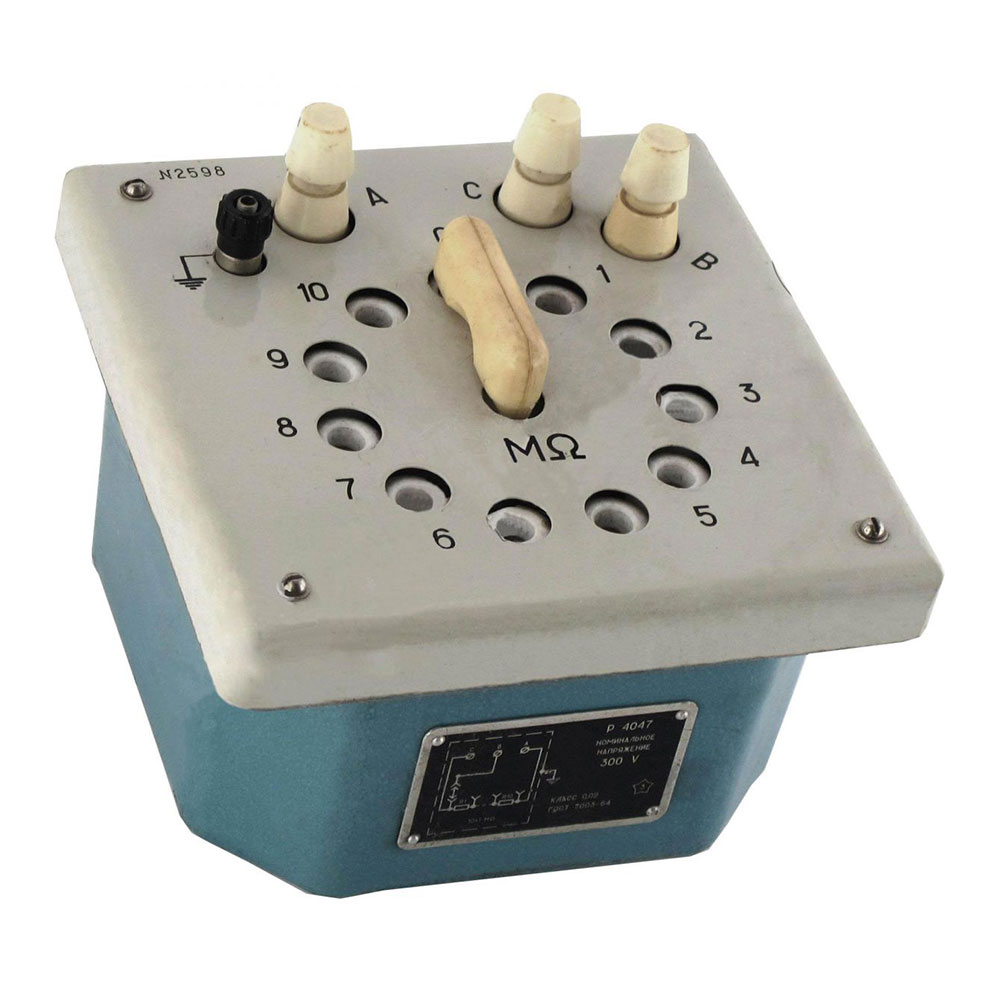

    Магазины представляют собой настольный прибор, конструктивно выполненный в металлическом корпусе, внутри которого расположены резистивные элементы, имеющие выводы к контактным гнездам.

Литература:

1. Магазины сопротивлений измерительные П-403, П-4047, П-4057. Паспорт
