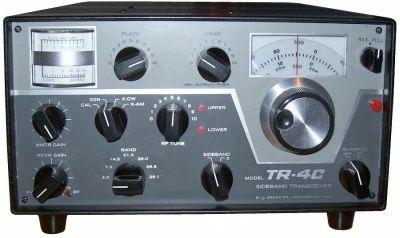

Трансивер Drake TR-4C

Коротковолновый радиолюбительский трансивер Drake TR-4C производился с 1973 по 1976 год. С 1976 года производилась модель TR-4CW с дополнительным фильтром 500 кГц для телеграфа. В серии есть радиоприемник Drake R-4C.

Этот компактный трансивер собран на 19 пальчиковых лампах (выходной каскад на трех лампах 6JB6 включенных параллельно), имеет 7 диапазонов шириной 600 кГц, аналоговую шкалу с ценой деления 1 кГц, режим VOX. С помощью специального кронштейна может крепиться в автомобиле.

По сравнению с предыдущей моделью Drake TR-4 трансивер Drake TR-4C имеет другой вид шкалы и другую ручку настройки (с ямкой под палец), алюминиевое шасси вместо медного, а также лампа 6EV7 заменена на 6FQ7.

К трансиверу выпускалось много дополнительных устройств: внешний VFO, блоки питания, громкоговоритель, внешняя консоль, антенные тюнеры, усилитель мощности и т.д.

Технические характеристики:
Диапазон рабочих частот: 3.5-4.1, 7-7.6, 13.9-14.5, 21.0-21.6, 28.5-29.1 МГц ( с дополнительными кварцами 28.0-28.6 и 29.1-29.7 МГц)
Режим работы: LSB, USB, AM и CW
Полоса пропускания: 2.1 кГц
Чувствительность: 0.5 мкВ
Ослабление по зеркальному каналу: > 60 дБ
Динамический диапазон: 74 дБ
Цена деления: 1 кГц
Выходная мощность: 300 Вт SSB, 260 Вт CW и 260 Вт AM
Промежуточная частота: 9 МГц
Габариты: 273 x 140 x 365 мм
Вес: 7.26 кг

Литература:

  1. Инструкция по эксплуатации трансивера Drake TR-4C
