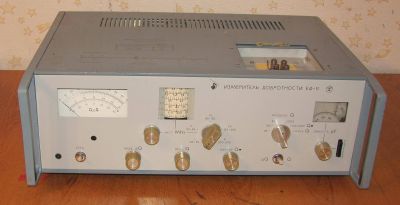

Измеритель добротности Е4-11 предназначен для измерения эффективной добротности объектов индуктивного характера, а также резонансной емкости объектов и резонансной частоты контуров.
С помощью прибора путем косвенных измерений можно определить индуктивность измеряемых объектов, емкость, величину тангенса угла потерь конденсаторов, сопротивление двухполюсников.
Условия эксплуатации прибора:
- температура окружающей среды, К (°С) — от 278 до 313 (от 5 до 40);
- пониженное атмосферное давление до 61,3 kPa (460 mm Hg);
- относительная влажность воздуха до 80 % при температуре 293 К ±5 К (20 ±5) °С;
- питание от сети переменного тока напряжением (220± ±22) V, частотой (50 ±0,5) Hz и содержанием гармоник до
При поставке прибора в страны с тропическим климатом поставщик гарантирует его нормальную работу при условии эксплуатации и хранения в помещениях с кондиционированным воздухом.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Диапазон частот генератора прибора 30—300 MHz имеет 5 поддиапазонов:
- 30—50 MHz,
- 50—80 MHz,
- 80—130 MHz,
- 130-200 MHz,
- 200—300 MHz.
Запас по частоте по краям диапазона частот не менее 2 %, а в начале и конце поддиапазонов не менее 1 %.
Основная погрешность установки частоты генератора по шкале не более ±1 %.
