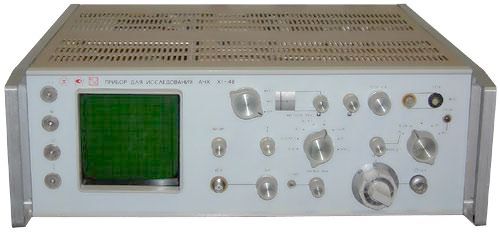

Х1-48 измеритель амплитудно-частотных характеристик позволяет наблюдать АЧХ в широкополосных и узкополосных устройств, а также две частотные метки с разными амплитудами на экране ЭЛТ. Диапазон частот измерителя АЧХ от 0,1 МГц до 150 МГц
Технические характеристики Х1-48:
Диапазон частот - от 0,1 МГц до 150 МГц (0,1 МГц - 1,5 МГц; 1 МГц - 15 МГц; 10 МГц - 150 МГц).
Полоса качания:
- максимальная
- весь поддиапазон;
- минимальная - 2 кГц (0,1 МГц - 1,5 МГц); ?20 кГц (1 МГц - 15 МГц); ?200 кГц (10 МГц - 150 МГц).
Погрешность определения частоты - ±(3·10-4+0,05) Гц.
Выходное напряжение ГКЧ - не менее 0,5 В (при 50 Ом).
Неравномерность собственной АЧХ в максимальной полосе качания в линейном масштабе - не более ±0,4 дБ (до 30 МГц); ±0,5 дБ (выше 30 МГц).
Пределы регулировки выходного напряжения ГКЧ - 0 дБ - 70 дБ (с дискретностью через 1 и 10 дБ).
Неравномерность уровня выходного напряжения Х1-48 - ±1 дБ.
Динамический диапазон воспроизведения АЧХ в линейном масштабе - 14 дБ.
Длительность периодов автоматического качания - 0,08 с; 1 с; 10 с; 40 с (ручной запуск).
Чувствительность канала вертикального отклонения - не менее 3 мм/мВ.
Потребляемая мощность - 100 В·А.
Габаритные размеры:
- измерителя АЧХ Х1-48 - 490х482х175 мм;
- преобразователя - 490х475х135 мм.
Масса: - измерителя АЧХ - 25 кг; - преобразователя - 15 кг.
Селективный преобразователь обеспечивает расширение пределов измерения относительных амплитуд.
