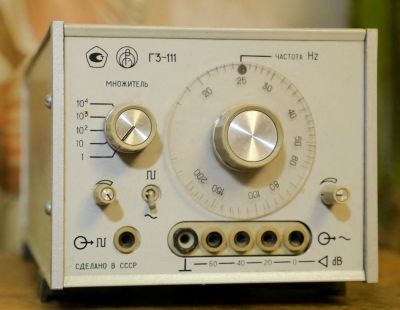

Генератор сигналов низкочастотный "ГЗ-111" выпускался с 1985 года.
Генератор RС-типа с установкой частоты в каждом из пяти поддиапазонов служит для настройки и испытания радиоаппаратуры. Генератор является источником синусоидального, в дополнительном режиме и прямоугольного сигнала. Частоту ГСН можно синхронизировать внешним сигналом произвольной формы. В генераторе "ГЗ-111" реализована система стабилизации выходного напряжения, обеспечивающая равномерную ЛЧХ генератора и постоянство уровня при воздействии дестабилизирующих факторов. Регулировка напряжения генератора плавная и дискретная в широких пределах. Диапазон частот 20 Гц - 2 МГц (5 поддиапазонов). Частоты позволяют использовать генератор как ВЧ. Основная погрешность установки частоты ±[1 +(50/f)] %. Выходное напряжение 5 В (600 Ом). Ослабление выходного напряжения 0-60 дБ с дискретностью через 20 дБ (с аттенюатором); -22 дБ (плавно регулируемое). Изменение выходного напряжения при перестройке частоты (относительно уровня напряжения на частоте 1 кГц) ±1,5% (20 Гц-100 кГц), ±5% (свыше 100 кГц). Коэффициент гармоник, % 0,5 (20-200 Гц; 20-200 кГц); 0,3(200 Гц-20 кГц); 1 (200 кГц-1 МГц); 2.(1-2 МГц). Параметры сигнала прямоугольной формы амплитуда (размах) 10 В (600 Ом). Потребляемая мощность 20 В·А. Габариты прибора 189х180х335 мм. Вес 5 кг.
