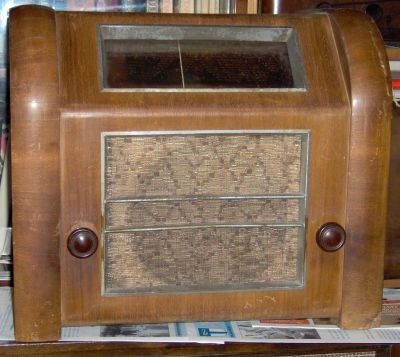

Радиоприемник Uzvaras Super выпускался в Риге (Латвия) с 1937 года
Uzvaras Super - выпущен к 20-ти летию независимости Латвии (оно было в 1938 году). Uzvara - по латышски - победа. Так что - победный супер. Этот аппарат 1937 года. Приемник представляет собой трехдиапазонный 5-тиламповый супергетеродин. Диапазоны: ДВ, СВ, КВ. ПЧ: 460 кГц. Каскады: AK2 - преобразователь; AF7 - усилитель ПЧ; AB2 - детектор, АРУ; AL1 - оконечный усилитель НЧ; AZ1 - двухполупериодный выпрямитель. Громкоговоритель с подмагничиванием.
Размеры: 425 x 370 x 240 мм
Принципиальная схема:
