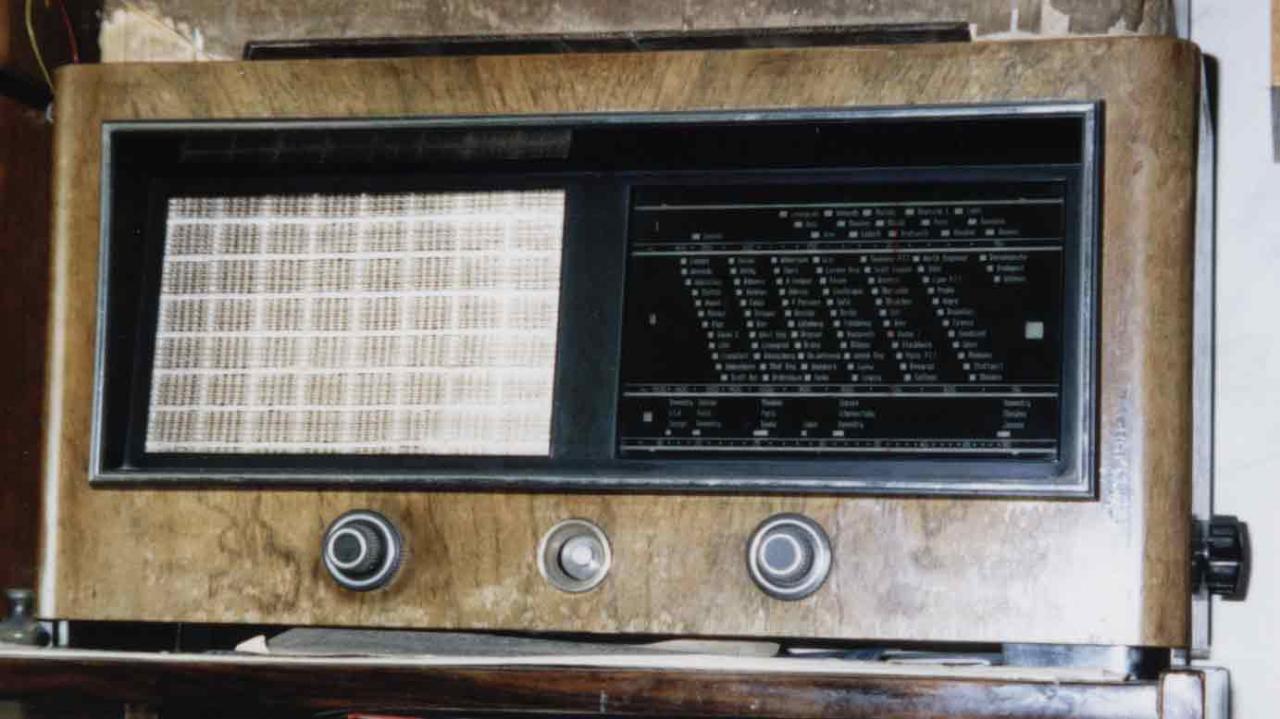

Т4055 - впускался в 1940 году. Представляет собой двухдиапазонный 5-ти ламповый супергетеродинный приемник. Диапазоны: ДВ, СВ. ПЧ: 468 кГц. Каскады: ECH11 - преобразователь; EBF11 - усилитель ПЧ, детектор, АРУ; EFM11 - оптический индикатор настройки, предварительный УНЧ; EL11 - оконечный каскад НЧ; AZ11 - двухполупериодный выпрямитель. Громкоговоритель динамического типа.
Схема приемника T4055 в формате djvu.
