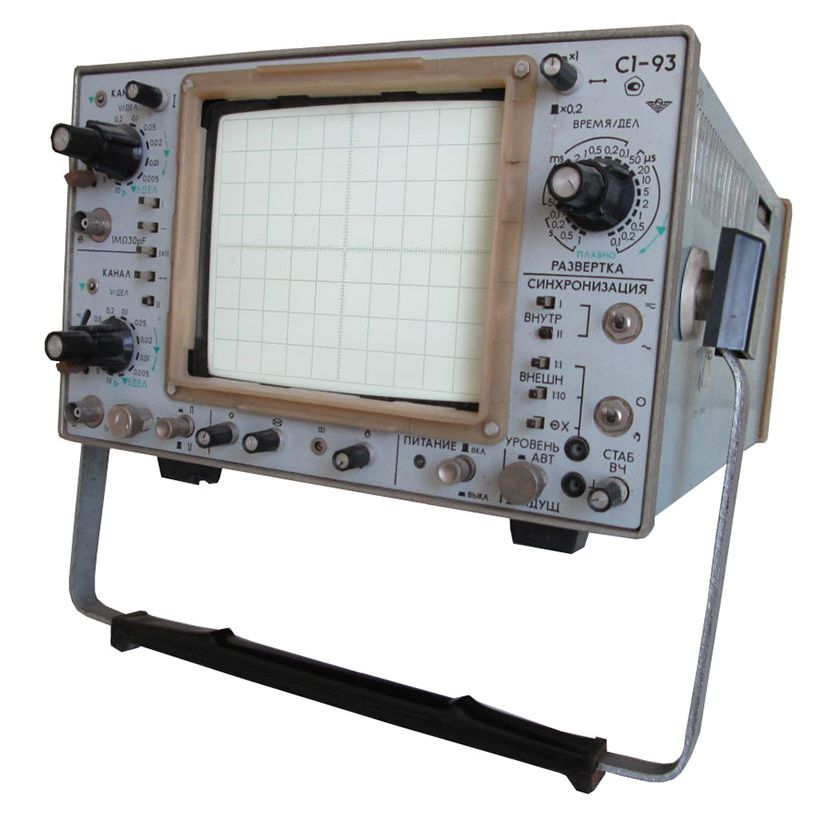

Осциллограф С1-93

Осциллограф С1-93

Малогабаритный двухканальный универсальный осциллограф C1-93 предназначен для исследования формы электрических сигналов путем визуального наблюдения в диапазоне частот от 0 до 15 МГц измерения размахов в диапазоне от 0,01 до 200 В и временных интервалов 0,8*10-7 до 1,0 с. Наличие двух каналов вертикального отклонения обеспечивает одновременное исследование двух сигналов на одной развертке.

Осциллограф C1-93 предназначен для использования при разработке, настройке и регулировке электронных схем, для поверки и ремонта контрольно-измерительной аппаратуры и различных устройств автоматики как в лабораторных, так и в полевых условиях.

Технические характеристики осциллографа С1-93

Время нарастания переходной характеристики, нс 25
Минимальный коэффициент отклонения, мВ/дел 5
Исследуемые сигналы — амплитуда, В 200; временные интервалы, с 20
Основная погрешность калиброванного коэффициента отклонения и развертки, % ±(3;4)
Диапазон развертки, мкс/дел 0,1-106

Входной импеданс: непосредственный вход 1 MОм/30 пФ; с делителем 1:10 10 MОм/12 пФ

Горизонтальное отклонение:
Режим работы: автоколебательный, ждущий
Коэффициент развертки (0,1 — 1*106) мкс/дел
Основная погрешность ±4%
Основная погрешность при использовании множителя развертки ±6%

Внешняя синхронизация:
Диапазон частот 10 Гц — 15 МГц
Амплитуда (0,5 — 20) В

Калибратор:
Форма: П-образные импульсы
Амплитуда 1,2 В
Частота 1 кГц
Погрешность напряжения и частоты ±1,5%

Наработка на отказ, ч 3500
Питание — от сети переменного тока 115(220) В; 50, 60 или 400 Гц; от источника постоянного тока напряжением, В 24
Потребляемая мощность, В*А 55
Масса 10 кг
Габариты 308 х 180,5 х 438 мм
