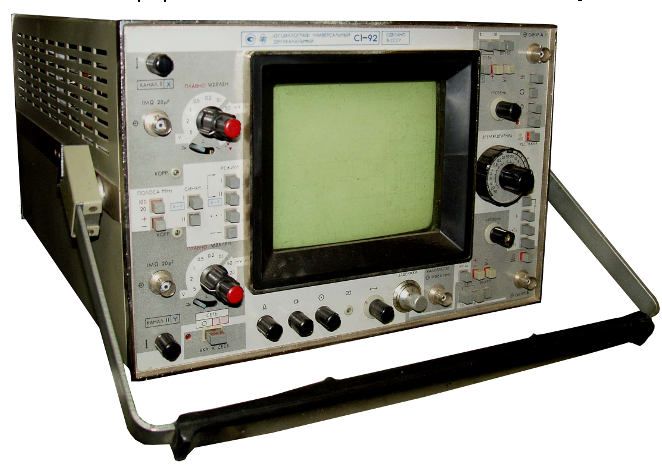

Осциллограф С1-92

Осциллограф универсальный двухканальный С1-92, в дальнейшем именуемый «прибор», предназначен для исследования формы непрерывных электрических сигналов в диапазоне напряжений от 20 мВ до 200 В и в диапазоне временных интервалов от 20 нс до 0,5 с и однократных электрических сигналов со скоростью записи не менее 200 км/с.

Основными областями применения осциллографа являются электро- и радиоизмерения в различных областях науки и техники и проведение исследовательских и испытательных работ в лабораторных и производственных условиях.

Прибор соответствует требованиям ГОСТ 22261-76 в части метрологических характеристик, ГОСТ 23158-78, ГОСТ 22737-77.

Технические параметры

Условия эксплуатации прибора:

а) рабочие:

  • температура окружающей среды от 278 до 313 К (от 5 до 40°С);
  • относительная влажность воздуха до 95% при температуре 303 К (30°С);
  • напряжение питающей сети 220±22В с частотой 50±0,5 Гц;

б) предельные:

  • температура окружающей среды от 223 до 333 К (от—50 до 60°С);

Электрические параметры и характеристики.

Рабочая часть экрана ЭЛТ прибора равна:

  • по горизонтали 120мм (10 делений);
  • по вертикали 100мм (8 делений).

Ширина линии луча не более 1,0 мм. Скорость записи при фотографировании однократных сигналов не менее 200 км/с. Коэффициент отклонения устанавливается ступенями от 5 мВ/дел до 5 В/дел соответственно ряду чисел 1, 2, 5.

Основная погрешность коэффициентов отклонения не должна быть более:

  1. при непосредственном входе — 4%;
  2. при непосредственном входе при размере изображения 6 делений — 3%;
  3. при работе с выносным делителем 1 : 10 — 7%;
  4. при работе с выносным делителем 1 : 10 при размере изображения 6 делений — 6%.

Погрешность коэффициентов отклонения в рабочем диапазоне влияющих факторов не должна быть более:

  1. при непосредственном входе —-5%;
  2. при непосредственном входе при размере изображения 6 делений — 4%;
  3. при работе с выносным делителем 1 : 10 — 8%;
  4. при работе с выносным делителем при размере изображения 6 делений — 7%.

Плавное регулирование коэффициента отклонения должно обеспечивать изменение коэффициента отклонения не менее чем в 2,5 раза, а регулировка КОРР. — не менее чем на ±10% от номинального значения.

Время нарастания переходной характеристики (ПХ) каждого канала:

  • в положении «100» переключателя ПОЛОСА МГц при непосредственном входе не более 3,5 нс, а при работе с выносным делителем 1 : 10 — не более 4,5 нс;
  • в положении «20» переключателя ПОЛОСА МГц при непосредственном входе 17,5*2,5 нс.

Выброс и неравномерность ПХ на участке установления не более 5%. Время установления ПХ каждого канала не более 15 нс. Неравномерность ПХ каждого канала не более 2%. Спад вершины переходной характеристики в точке через 1,0 же от ее начала при закрытых входах не более 5%.

Дрейф лучей на экране ЭЛТ прибора не более:

  1. кратковременный — 2,5мм (Отделения);
  2. долговременный — 12,5мм (1 деление).

Смещение луча на экране ЭЛТ не более:

  • из-за входного тока и от переключения переключателей V/ДЕЛ — 12,5мм (1 деление);
  • при изменении полярности исследуемого сигнала в канале II — 25мм (2 деления).

Пределы перемещения луча по вертикали не менее ±8 делений (±100 мм) относительно середины рабочей части экрана.

Параметры входов каналов I (X) и II (Y) прибора:

а) при непосредственном входе:

  • входное активное сопротивление 1 ±0,03 МОм;
  • входная емкость 20±2 пФ;

б) с выносным делителем 1 : 10:

  • входное активное сопротивление 10±0.5 МОм;
  • входная емкость в пределах от 8 до 11 пФ.

Допустимое суммарное значение постоянного и переменного напряжений на закрытых входах не более 200 В.

Максимальная амплитуда исследуемого сигнала при максимальном коэффициенте отклонения на открытых входах, В, не более:

  • при непосредственном входе — 100;
  • с выносным делителем 1:10 — 200.

Коэффициент развязки между каналами в диапазоне частот до 30 МГц пои коэффициенте отклонения канала источника помех 5 В/ДЕЛ должен быть не менее 5000. а в диапазоне частот до 100 МГц при коэффициенте отклонения канала источника помех 1 В/ДЕЛ не менее 1000.

Разность фаз между каналами вертикального и горизонтального отклонения в полосе частот от 0 до 50 кГц не более 3°.

Коэффициент ослабления синфазных сигналов в диапазоне частот от 50 Гц до 5 МГц в режиме суммирования в положении «5 mV» переключателей V/ДЕЛ при амплитуде синфазных сигналов 0,02 В не менее 20. Задержка изображения сигнала в тракте вертикального отклонения обеспечивает просмотр фронта импульса на рабочей части развертки.

Прибор обеспечивает следующие режимы работы:

  • I — работает только канал I;
  • II — работает только канал II;
  • Е — работают одновременно каналы I и II(суммирование);
  • -> -> — каналы коммутируются поочередно с частотой следования развертки;
  • ... — каналы коммутируются с постоянной частотой, независимой от развертки;
  • X—Y — канал II подключен к вертикальному, а канал I — к горизонтальному трактам (режим X—Y).

Прибор обеспечивает следующие режимы работы разверток:

  • А — работает только развертка А;
  • Б — работает только развертка Б:
  • А и Б — работают развертки А и Б одновременно;
  • А+Бз — развертка Б подсвечивает развертку А и синхронизируется исследуемым сигналом;
  • Бз — развертка А запускает через схему задержки развертку Б и развертка Б синхронизируется исследуемым сигналом.

Коэффициенты разверток на рабочем участке разверток должны устанавливаться ступенями от 50 нс/дел до 50 мс/дел соответственно ряду чисел 1; 2; 5.

Должна быть растяжка коэффициентов разверток в 10 раз.

Основные погрешности коэффициентов разверток не должны быть более:

  1. в диапазоне от 5нс/дел. до 50мс/дел — 4%;
  2. в диапазоне от 5 нс/дел до 50мс/дел при размере изображения 8 делений — 3%;
  3. в диапазоне от 50 нс/дел до 50 мс/дел при использовании растяжки х 10 — 7%;
  4. в диапазоне от 50 нс/дел до 50 мс/дел при использовании растяжки Х10 при размере изображения 8 делений — 6%.

Погрешности коэффициентов разверток в рабочем диапазоне влияющих факторов не должны быть более:

  1. в диапазоне от 5 нс/дел до 50 мс/цел — 5%;
  2. в диапазоне от 5 нс/дел до 50 мс/дел при размере изображения 8 делений — 4%;
  3. в диапазоне от 50нс/дел до 50мс/дел при использовании растяжки х10 — 8%;
  4. в диапазоне от 50 нс/дел до 50 мс/дел при использовании растяжки х10 при размере изображения 8 делений — 7%.

Регулировки КОРР. А и КОРР. Б должны обеспечивать изменение коэффициентов разверток не менее 5% от номинальной величины.

Задержка развертки Б относительно начала развертки А регулируется в диапазоне значений от 5мкс до 0,5 с. Основная погрешность установки величины регулируемой задержки не более 2%. Нестабильность задержки не более 0,05%.

Перемещение луча по горизонтали обеспечивает совмещение начала и конца рабочей части развертки с центром экрана ЭЛТ. Коэффициенты отклонения горизонтального тракта в режиме X—Y устанавливаются ступенями от 5иВ/дел до 5 В/дел соответственно ряду чисел 1, 2, 5.

Основная погрешность коэффициента отклонения горизонтального тракта не более 20%. Полоса пропускания усилителя горизонтального отклонения не менее 1 МГц.

Прибор обеспечивает следующие виды синхронизации:

  • внутреннюю;
  • внешнюю.

Параметры внутренней синхронизации:

  1. диапазон частот от не более 20 Гц до не менее 100 МГц при размере изображения 2 деления;
  2. минимальный уровень изображения 0,8 деления в диапазоне частот от 20 Гц до 20 МГц и 0,5 деления при синхронизации импульсным сигналом любой полярности длительностью 10 нс и более;
  3. максимальный уровень изображения 8 делений в диапазоне частот от 20 Гц до 100 МГц и при синхронизации импульсным сигналом любой полярности длительностью от 10 нс и более;
  4. синхронизация напряжением питающей сети;
  5. нестабильность изображения сигнала не превышает 0,08 Р+0,6 нс, где Р — показания переключателя ВРЕМЯ/ДЕЛ.

Параметры внешней синхронизации:

  1. диапазон частот синхронизации от не более 20 Гц до не менее 100 МГц при величине напряжения амплитудой 0,5В;
  2. минимальный уровень 0,4 В в диапазоне частот от 20 Гц до 20 МГц и при синхронизации импульсным сигналом любой полярности длительностью 10 нс и более;
  3. максимальный уровень в диапазоне частот от 20 Гц до 20 МГц и при синхронизации импульсным сигналом любой полярности длительностью 10 нс и более:  в положении «1:1» входного делителя не более 4 В;  в положении «1:10» входного делителя не более 10 В;
  4. нестабильность изображения сигнала не превышает 0,08 Р+0,6 нс, где Р — показания переключателя ВРЕ-МЯ/ДЕЛ.

Калибратор амплитуды и времени (калибратор) выдает на выходе положительные импульсы прямоугольной формы амплитудой 0,6В, частотой 1 кГц и скважностью 2. Основная погрешность напряжения и частоты импульсов калибратора не более ±1%, скважностью 2±0,4. Допустимая нагрузка должна быть сопротивлением 1±0,2 МОм.

Геометрические искажения на горизонтальных и вертикальных границах шкалы ЭЛТ не более 2,5%. Отклонение луча по осям X и Y ортогональное. Погрешность ортогональности не более 0,25 градусов. Прибор обеспечивает модуляцию яркости луча. Напряжение входного модулирующего сигнала в канале Z должно быть положительной полярности.

Минимальная амплитуда напряжения, обеспечивающая модуляцию яркости, должна быть не менее 1 В, а максимальная — не более 4 В, диапазон частот от 20 Гц до 10 МГц. Входное активное сопротивление входа Z 1±0,5МОм, параллельная емкость не более 50 пФ.

При нажатии кнопки ПОИСК ЛУЧА обеспечивается появление луча на рабочей части экрана ЭЛТ. Электрическая изоляция цепи вилка шнура питания — корпус прибора выдерживает без пробоя испытательное напряжение постоянного тока 2100 В.

Сопротивление изоляции указанной цепи прибора относительно корпуса не менее:

  • в нормальных условиях 50 МОм;
  • при повышенной относительной влажности 5 МОм;
  • при повышенной температуре 5 МОм.

Прибор обеспечивает свои технические характеристики после времени самопрогрева, равного 15 мин. Осциллограф С1-92 сохраняет свои технические характеристики при питании его от сети переменного тока напряжением 220 ±22 В, частотой 50±0,5 Гц.

Мощность, потребляемая прибором от сети при номинальном напряжении, не более 160 ВА. Прибор допускает непрерывную работу в рабочих условиях в течение 8 ч. при сохранении своих технических характеристик.

Напряжение индустриальных радиопомех, дБ, не более:

  • 80 — на частотах от 0,15 до 0,5 МГц;
  • 74 — на частотах от 0,5 до 2,5 МГц;
  • 66 — на частотах от 2,5 до 30 МГц.

Напряженность поля радиопомех, дБ, не более:

  • 60 — на частотах от 0,15 до 0,5 МГц;
  • 54 — на частотах от 0,5 до 2,5 МГц;
  • 46 — на частотах от 2,5 до 300 МГц.

Наработка на отказ прибора не менее 1000 ч.

  • 80-процентный срок службы 10 лет.
  • 80-процентный ресурс 10000 ч.
  • 50-процентный срок сохраняемости прибора в отапливаемом хранилище — 7 лет, в неотапливаемом — 5 лет.

Габаритные размеры прибора не более 220Х 354Х Х508 мм. Габаритные размеры укладочного ящика с ЗИП не превышают 175x265x450 мм.
