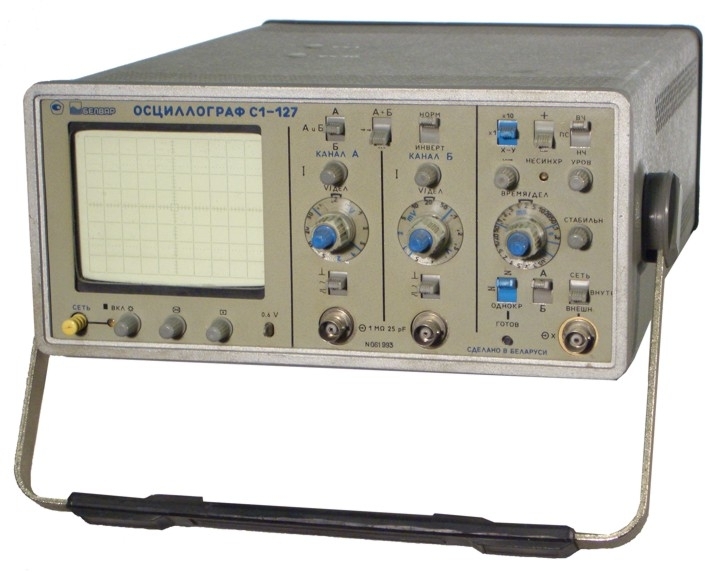

Осциллографы С1-127 и С1-127/1 предназначены для исследовании электрических сигналов путем визуального наблюдения их формы и измерения амплитудно-временных параметров сигнала по калиброванной шкале ЭЛТ. Применяются при регулировке, ремонте и обслуживании РЭА в лабораторных, цеховых и полевых условиях эксплуатации. Наличие двух каналов облегчает исследование цифровых логических схем, четырехполюсников, аналоговых многокаскадных усилителей.
Технические характеристики
- Рабочая часть экрана 60X80 мм
- Питание 220±22 В, 50 Гц; 220±11 и 115±5,75 В, 400 ±10 Гц; 27±2,7 В (только С1-127)
- Потребляемая мощность 60 В·А; 30 Вт
- Габариты 110Х260Х360мм
- Масса 5,5 кг.
- Вертикальное отклонение:
- Полоса пропускания 0 - 50 МГц
- Время нарастания ПХ, не более 7 нс
- Коэффициент отклонения 1мВ/дел - 2В/дел
- Пределы основной погрешности измерения ±3 %
- Входное сопротивление и ёмкость 1 МОм, 25 пФ; 10 МОм, 15 пФ (с делителем 1:10)
- Горизонтальное отклонение:
- Коэффициент развертки 5 · 10-8 - 0,2 с/дел
- Виды синхронизации: внутренняя (А или Б) 0,8 дел, внешняя 0,2В
- Диапазон частот синхронизации 10 Гц - 75 МГц
- Режимы работы: автоколебательный, ждущий, однократный
