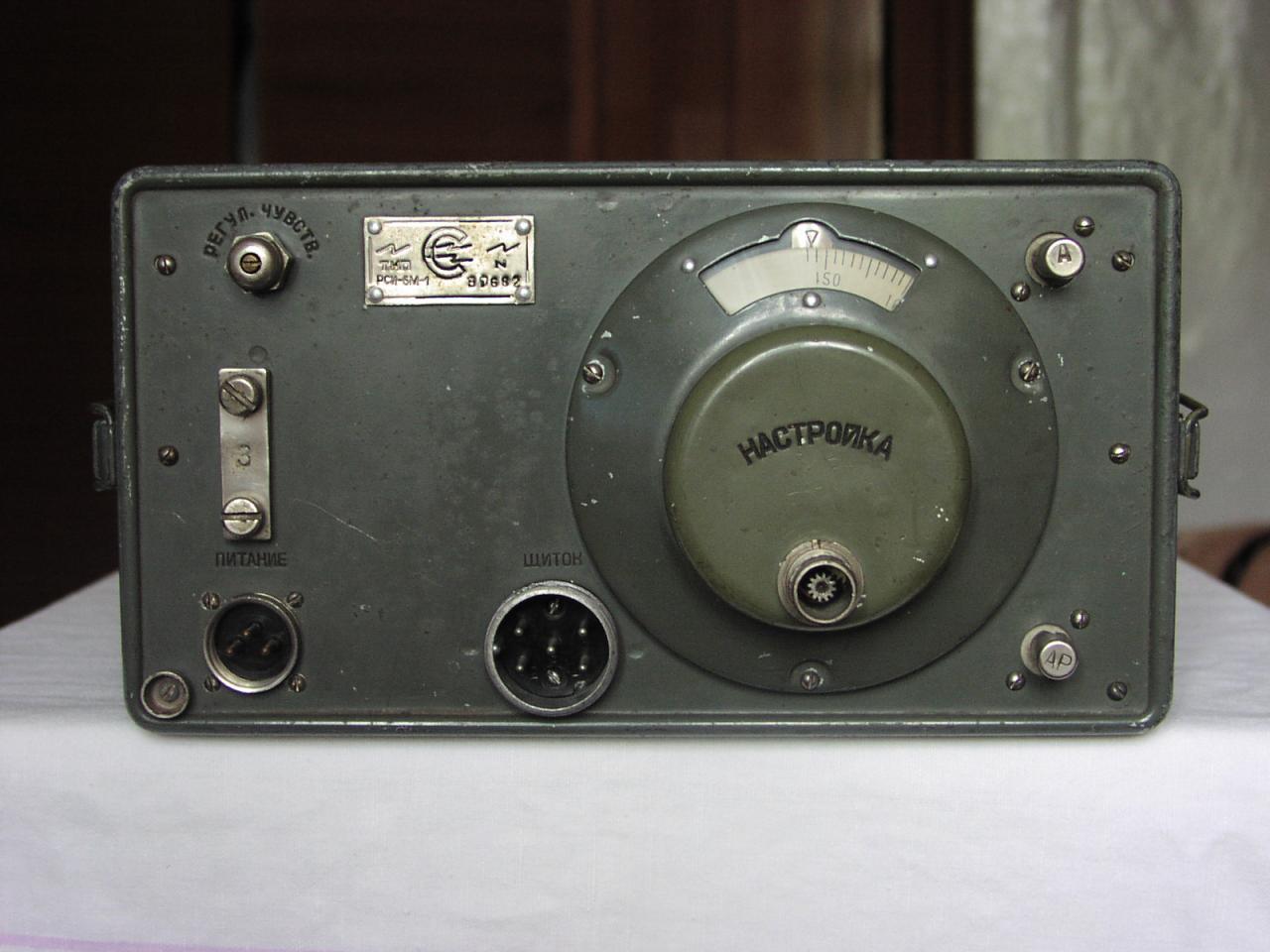

РСИ-6М1 - приемник бортовой командной радиостанции РСИ-6, разработанной в развитие радиостанции истребителя РСИ-4. Диапазон частот - 3,75...5 МГц (шкала отградуирована в фиксированных волнах от 150 до 200). Вид работы - только ТЛФ (А3). Выпускался заводом № 590 (новосибирский "Электросигнал"). Начало выпуска - 1943 г.
Приемник устанавливался на самолеты совместно с передатчиком РСИ-6К.
По схеме приемник РСИ-6М1 это 8-ламповый супергетеродин (ПЧ 460 кГц), выполненный на металлических радиолампах 6К7 (5 шт.) и стеклянных 13П1С (3 шт.). У приемника РСИ-6М, схема которого приведена на нашем сайте, в каскадах усиления низкой частоты применялись стеклянные радиолампы 13П1М, а умформерный вариант приемника, РСИ-6МУ, был полностью выполнен на радиолампах 6К7. Питание приемника РСИ-6М осуществляется от бортсети самолета напряжением 26 В. Габариты приемника 290 х 140 х 225 мм, вес - 5,8 кг. Управление приемником дистанционное. Пульт управления соединяется с приемником гибким валиком настройки. Внутри пульта находится редуктор, а снаружи - шкала, отградуированная в фиксированных волнах. На пульте расположена ручки "Настройка" и "Громкость", а также гнезда для головных телефонов.
