Радиоприемник Р-674 (Берилл)

 Радиоприемник Р-674 (Берилл)

Корабельный КВ радиоприемник для кораблей типа “крейсер”.

Виды работы:

  • а) буквопечатающий прием частотно-манипулированного телеграфа на аппаратах типа СТ и БОДО двухкратный;
  • б) слуховой прием телеграфа;
  • в) ретрансляция указанных выше видов работы (кроме слухового приема по методу гетеродирования);
  • г) симплексная работа аппаратами типа СТ с возможностью перебоя корреспондента;
  • д) прием радиотелефона.

Промежуточные частоты, кГц: Первая ПЧ – 1300 Вторая ПЧ – 700

Приемник обеспечивает одноканальный (частоты манипуляции Б и В) и двухканальный (частоты (А, Б, В и Г) частотно-манипулированный прием всех родов телеграфной работы. Приемное устройство позволяет вести сдвоенный радиоприем на разнесенные антенны с применением для этой цели второго приемника типа “Берилл”. Радиоприемное устройство обеспечивает беспоисковое вхождение в связь и бесподстроечную работу на высокостабильных фиксированных волнах в диапазоне 1,5 – 24 МГц. Радиоприемникк в этом диапазоне имеет также плавную настройку.

Рабочая сетка фиксированных частот, получаемая в схеме приемника: Поддиапазон расстояние м/у соседними частотами число фиксированных частот. Общее количество фиксированных частот – 10125.

По тракту преселектора и усилителя высокой частоты диапазон приемника разбит на 5 поддиапазонов: Диапазон частот, МГц:

  • А 1,5 – 2,6
  • Б 2,6 – 4,7
  • В 4,7 – 8,6
  • Г 8,6 – 14,8
  • Д 14,8 – 24

В комплект приемного устройства входят:

  • Блок “Г” – гетеродин приемника, обеспечивающий получение дискретной сетки высокостабильных частот.
  • Блок “В” – преселектор, усилитель высокой частоты и усилитель 1-й ПЧ. Блок “П” – усилитель 2-й ПЧ, схема слухового выхода, детекторный выход буквопечатания и устройство сдвоенного приема телеграфной работы.
  • Блок “М-2” – схема телеграфных и ретрансляционных выходов для двух каналов телеграфной работы, надзвуковой генератор плавной настройки.
  • Блок “Т.В.” – элементы питания приемного устройства.
  • Шкаф приемника.
  • Вспомогательное и запасное имущество.
  • Эксплуатационная документация.

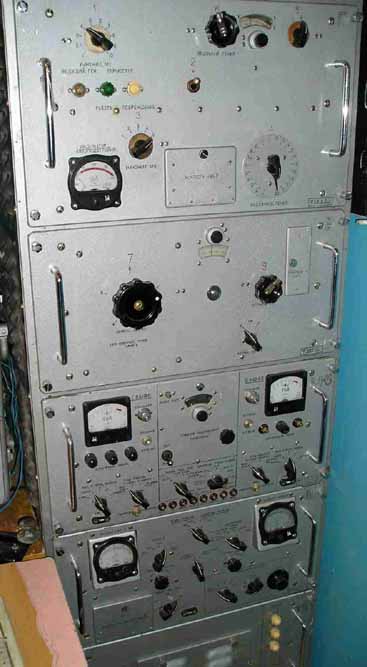

Информация с сайта RV3BC. На фото приемник Р-674 (№ 040378) Владелей Брычкин В. - RA3DOO.
