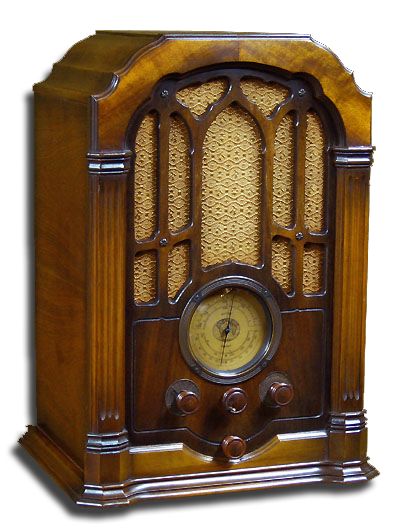

Радиоприемник RCA-140 выпускался американской компанией RCA с 1933 года. Приемник представляет собой 8-ми ламповый всеволновый супергетеродин. Но этот  приемник интересен еще и тем, что послужил прототипом для отечественных приемников серии СВД.

Приемник имеет следующие диапазоны:

  • X 150 – 410 Кгц 2000 – 732 м.
  • A 540 – 1500 Кгц 555 – 200 м.
  • B 1500 – 3900 Кгц 200 – 77 м
  • C 3900 – 10000 Кгц 77 – 30 м.
  • D 8000 – 18000 Кгц 37.5 – 16.7 м.

ПЧ равна 455 кГц.

Габаритные размеры приемника: 15.5 x 22 x 11 inch / 394 x 559 x 279 mm

Напряжение питания 100-125В (25-60 Гц) и 200-250В (50-60 Гц)

Поребляемая мощность 110 Ватт

Выходная мощность - 6 Ватт.

Каскады:

  1. УВЧ1 на лампе RCA-58
  2. УВЧ2 на лампе RCA-58
  3. Cовмещённые гетеродин и преобразователь на RCA-2A7
  4. УПЧ на RCA-58
  5. Детектор и предварительный УНЧ на RCA 2B7
  6. Предварительный УНЧ на RCA-56
  7. Выходной УНЧ сласса “B” на RCA-53
  8. Выпрямитель на кенотроне RCA-80

Радиоприемник RCA-140





Конструкция приёмника

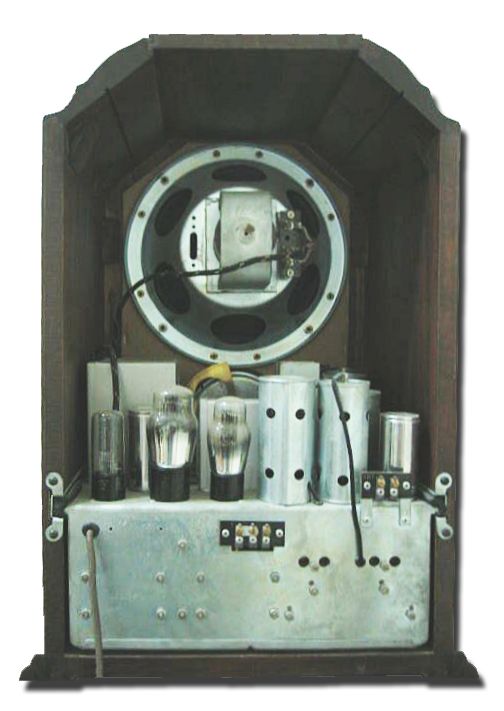

 Конструктивно приемник представляет собой шасси, размещенное в деревянном ящике. Шасси состоит из двух блоков, требующих разборки при ремонте: основное шасси включающее основание, силовой трансформатор, и т.д. и блок контуров. Блок контуров содержит пятнадцать ВЧ трансформаторов, каждый намотан на трубчатом бакелитовом каркасе смонтирванном на фарфоровом основании каждый с подстроечным конденсатором. Весь блок вместе с переключателем собран в экранрованном блоке и монтируется на базовом шасси.

Для снятия этого блока необходимо открутить 4 винта показанных и отпаять соединения 15-ти перемычек в точках соединения с основным шасси. После этого блок контуров может быть снят для ремонта или будет получен лёгкий доступ к элементам основного шасси. Если катушка или связанный с ней триммер нуждается в замене, то достаточно снять только нижнюю крышку блока контуров. Для этого необходимо отвинтить четыре винта на стойках шасси.

Литература:

  1. Принципиальная схема. RCA модели 140, 141, 141-E, 240, AVR-1.
  2. Монтажные схемы. RCA модели 140, 141, 141-E, 240, AVR-1. Bs, Cs, Js
  3. Инструкция по ремонту и настройке (англ.)
  4. Скан шкалы радиоприемника
