Электронный конструктор "Малая автоматика" выпускался Московским заводом "Нефтеприбор"  (г.Москва, В-419, 2-й рощинский проезд, д.8 ) с 1976 года.

Электронный конструктор "Малая автоматика"

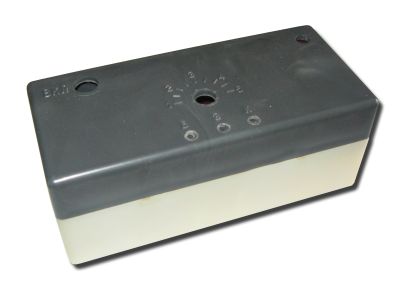

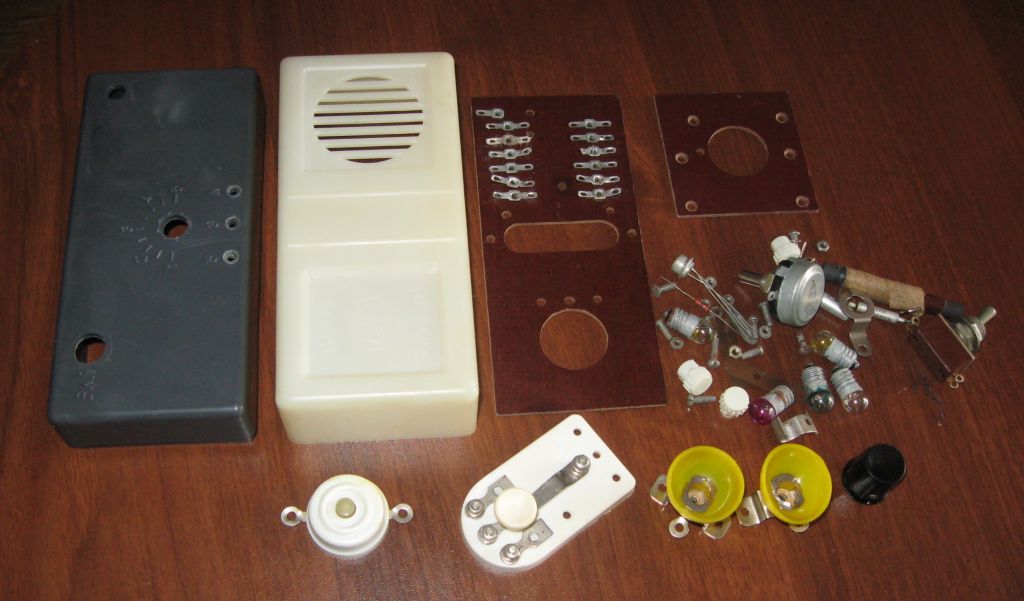

Конструктор является занимательным техническим набором и предназначен для самостоятельной работы юных техников. Из набора конструктора "Малая автоматика" можно собрать семь различных полезных для юного техника приборов, каждый из которых, после его сборки, представляет собой законченную конструкцию, собранную в изящном корпусе.

Литература:

1. Инструкция (формат GIF)

Комментарии

Перезалил инструкцию к конструктору, в двух архивах (см. вложение в первом посте) в формате GIF, распечатывается на листах А4 и сшивается в брошюру.

И в продолжение темы. Мне стало интересно посмотреть как справится с этим конструктором мой младший (11 лет), ведь в отличии от современный конструкторов, в этом конструкторе не только головой, но и отверткой поработать надо, и паяльником. Кроме того, было бы интересно дополнить инструкцию фотографиями и видео уже собранных схем. А также дополнить комментариями и рекомендациями по улучшению предлагаемых в инструкциии схем. Ведь эти схемы вполне могут быть использованы для начинающих в радиокружках, так как они очень простые, и вполне могут быть собраны на макетках,  так как подобные конструкторы в продаже отсутвуют. Собственно и этот, чудом сохранившийся экземпляр, предполагалось использовать лишь в качестве музейного экспоната, но я решил что лучше ему поработать по прямому назначению, а музейным экспонатом он побыть еще успеет :)

Итак, первая схема (я в сборке этой схемы напрямую не участвовал, только наблюдал, объяснял и помогал советами)

Электронный сторож

Электронный сторож

Электронный сторож

Электронный сторож

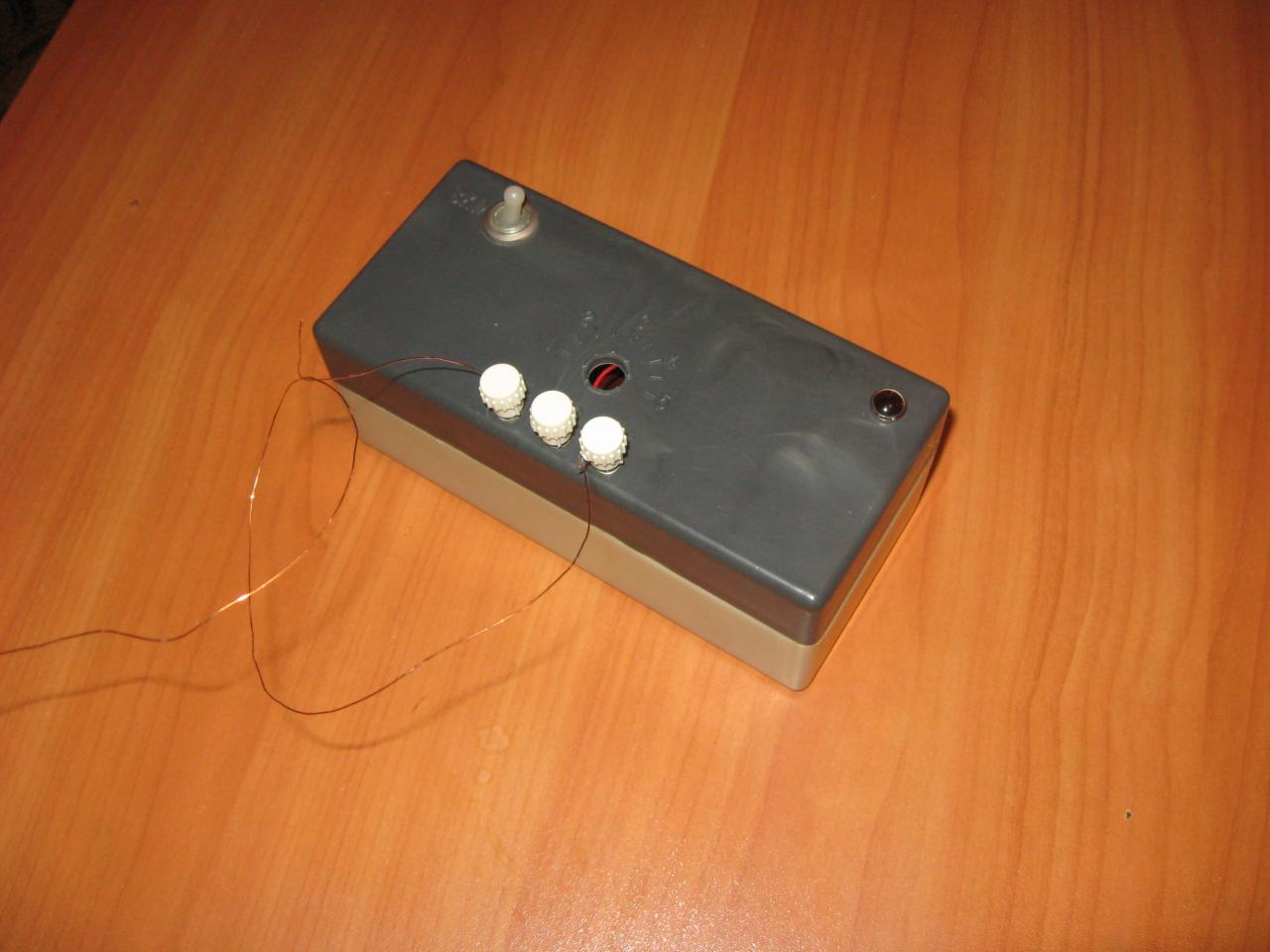

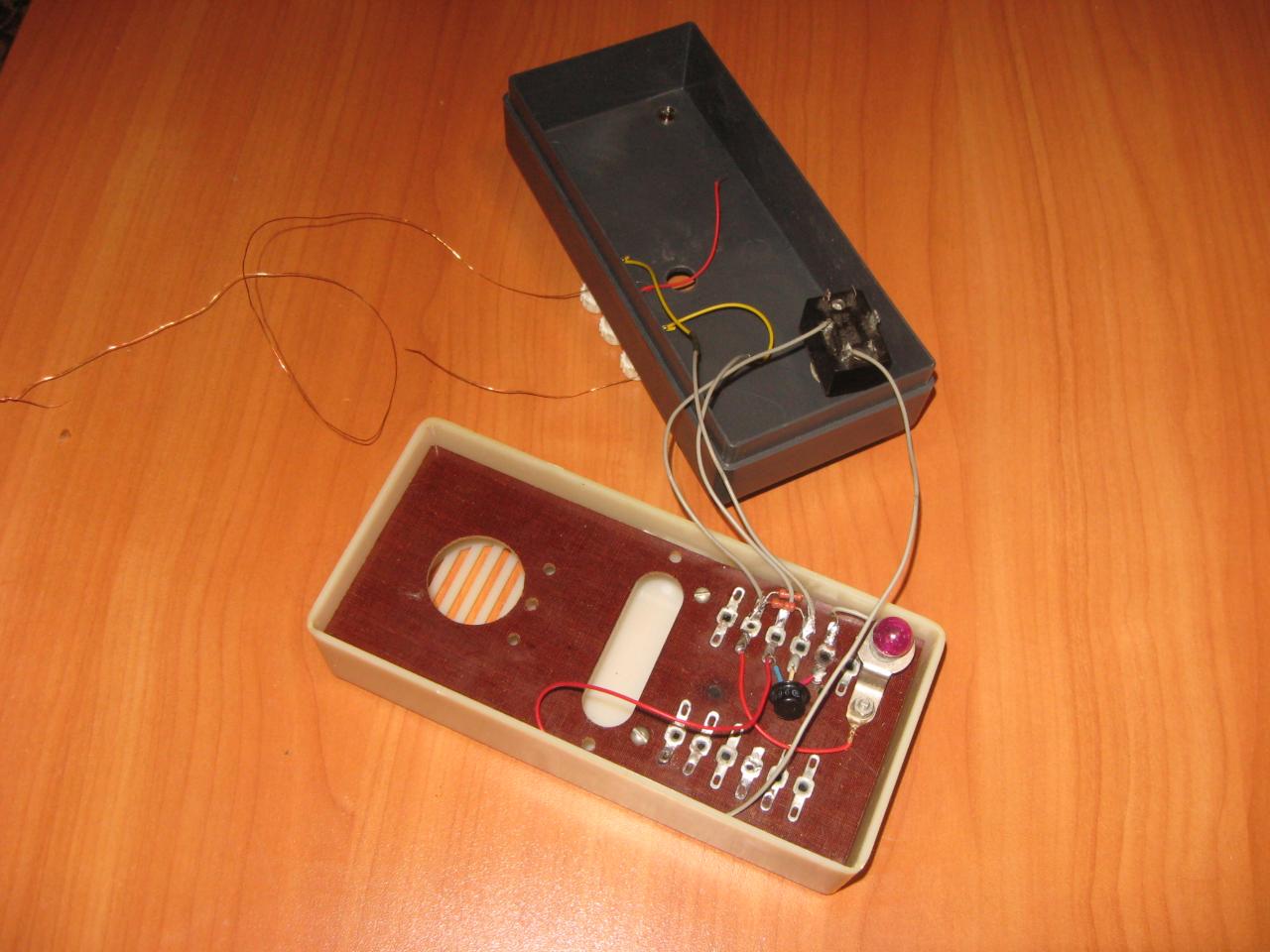

Комментарии к схеме. Было бы лучше, если бы параллельно резистору подключить имеющийся в наборе переменный резистор, при подсевшей батарейке и длинном шлейфе схема не всегда ведет себя адекватно, а переменником можно точно установить порог срабатывания.

Секундомер для "Фотопечати"

Вторая конструкция несколько сложнее, и в смысле объяснения как работает схема, и в смысле объяснения что такое фотопечать и зачем там секундомер :)

Но все получилось:

Секундомер для "Фотопечати"



Генератор для изучения телеграфной азбуки (Электронный звонок)

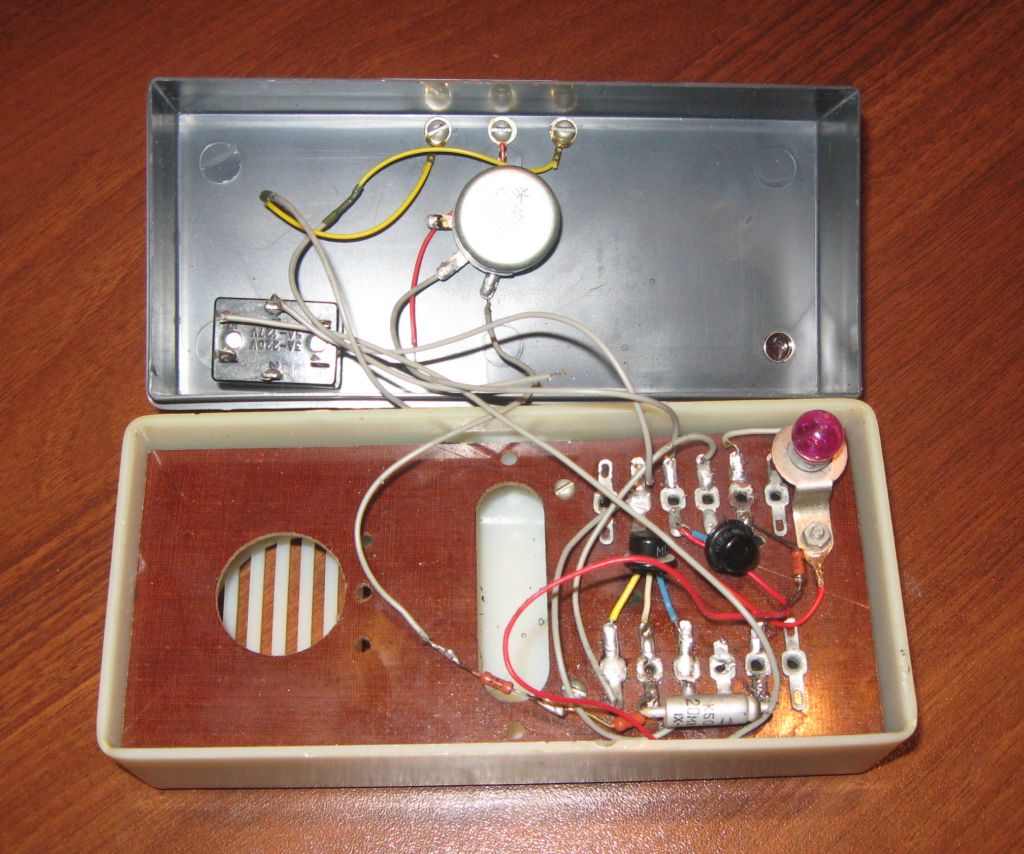

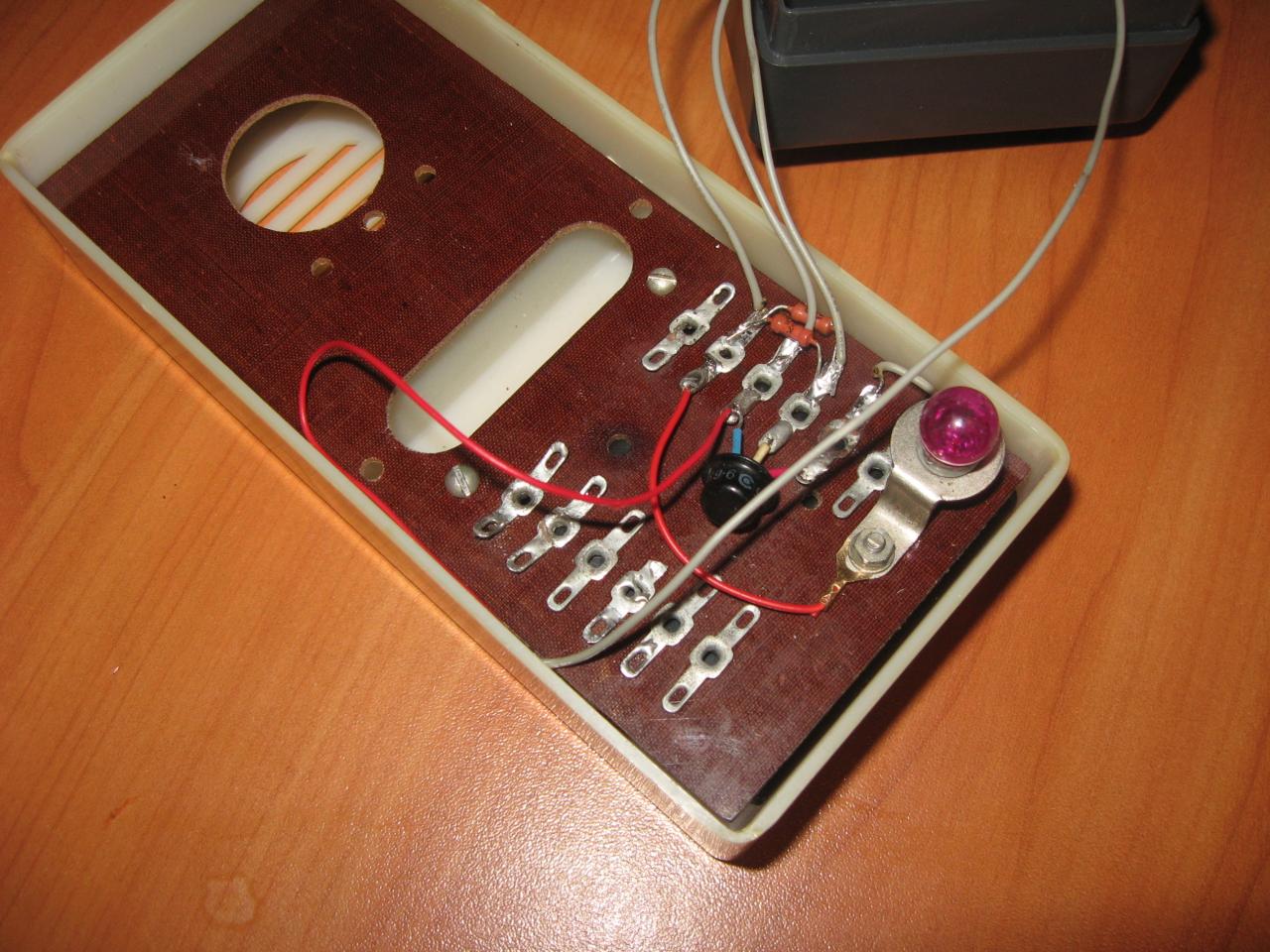

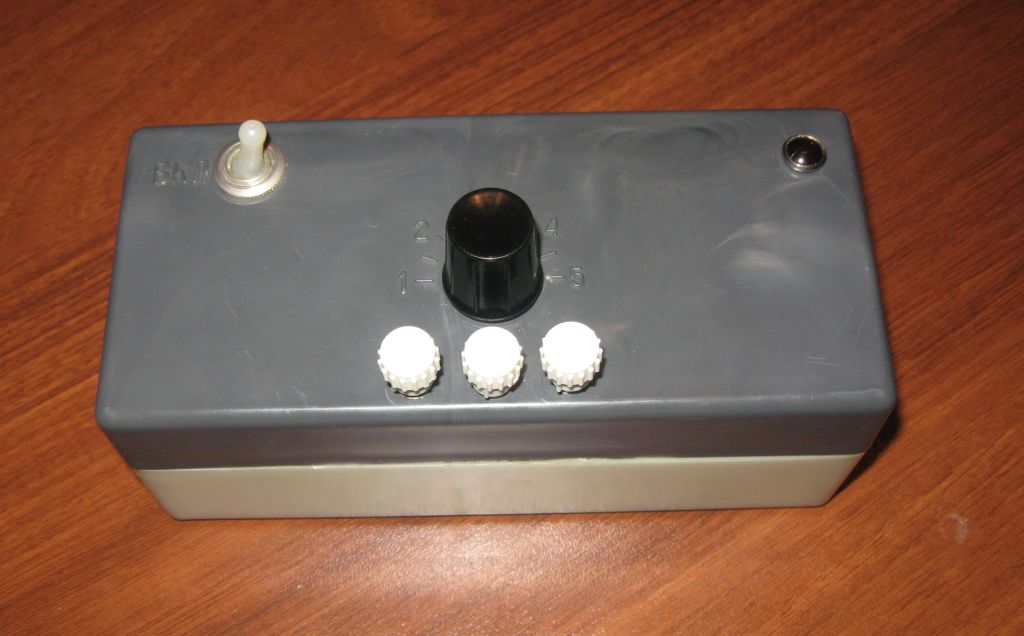

Эти две схемы абсолютно идентичны (см. инструкцию на конструктор), отличаются лишь тем, что в генераторе используется подобие электронного ключа, а в электронном звонке - кнопка. После сборки этой схемы возникла идея ее немного доработать. Во-первых, добавлена световая сигнализация, при нажатии ключа издается звук и загорается лампа, лампа подключена параллельно схеме. Во-вторых, параллельно резистору R2 добавлен переменный резистор, что позволяет изменять тональность. И в-третьих, параллельно ключу подключен тумблер, что позволяет включить генератор и подобрать тональность, не нажимая на ключ.

Вот так это все работает:



PS. Так как остальные схемы, предлагаемые в конструкторе, еще более примитивны, они были собраны и разобраны, но фото и видео не делалось. Ну и наконец, сын решил что эта схема больше не будет разбираться, а будет использоваться по своему прямому назначению - для изучения телеграфа, правда с нормальным внешним ключом. Поэтому, еще одна оставшаяся схема - Цветомузыкальная приставка, будет собираться на вспомогательной плате из оставшихся деталей конструктора (как раз хватает), но без корпуса...
