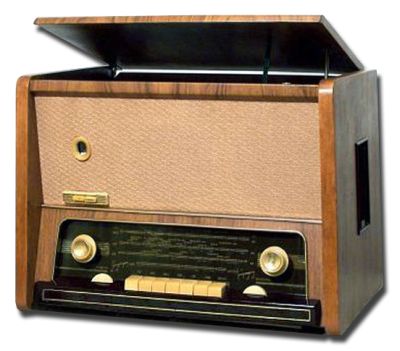

Сетевая радиола "Факел" выпускалась Новосибирским заводом "Электросигнал" с 1962 года.
Радиола имеет семиламповый приемник второго класса и универсальный электропроигрыватель.
Проигрывающее устройство радиолы имеет четыре скорости: 16, 33, 45 и 78 об/мин.
Акустическая система состоит из двух громкоговорителей типа 2ГД-3 и двух 1ГД-5.
Конструкция

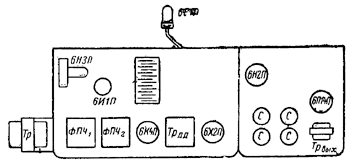

Расположение ламп на шасси радиолы "Факел"
Габарит радиолы 506х327х368 мм, вес 15 кг. (По данным справочника Березовский М.А., Писаренко В.М. Краткий справочник радиолюбителя. Киев: "Техника", 1975. - габарит радиолы 506х319х374 мм, вес 15,5 кг).
Радиола имеет следующие каскады:
- УВЧ и преобразователь частоты для УКВ диапазона на лампе 6НЗП.
- УПЧ для УКВ диапазона и преобразователь частоты для остальных диапазонов на лампе 6И1П.
- Комбинированный УПЧ для всех диапазонов на лампе 6К4П.
- Детектор AM и ЧМ трактов на лампе 6Х2П.
- Двухкаскадный предварительный УНЧ на лампе 6Н2П.
- Оконечный усилитель на лампе 6П14П.
- Оптический индикатор настройки на лампе 6Е1П.
Выпрямитель селеновый типа АВС-80-260.
Диапазон принимаемых частот:
- Длинные волны: 150 - 409 кГц (2000 - 735,3 м);
- Средние волны: 520 - 1600 кГц (577 - 187,5 м);
- Короткие волны I: 9,36 - 12,1 МГц (32,0 - 24,8 м);
- Короткие волны II: 3,95 - 7,4 МГц (75,9 - 40,5 м);
- УКВ: 65,8 - 73 МГц (4,56 - 4,11 м).
Промежуточная частота для УКВ диапазона 8,4 МГц, для остальных диапазонов 465 кГц.
Основные технические данные:
- Чувствительность в диапазонах длинных, средних и коротких волн не хуже 200 мкВ, в УКВ диапазоне не хуже 20 мкВ.
- Избирательность при расстройке на +-250 кГц в диапазоне УКВ не менее 30 дБ, в других диапазонах при расстройке на +-10 кГц не менее 34 дБ.
- Частотная характеристика. Полоса пропускания всего тракта обеспечивает воспроизведение звуковых частот в диапазонах длинных, средних и коротких волн 80 - 4500 Гц, в диапазоне УКВ и при воспроизведении грамзаписи 80 - 8000 Гц. (По данным справочника Березовский М.А., Писаренко В.М. Краткий справочник радиолюбителя. Киев: "Техника", 1975. - диапазон воспроизводимых частот шире: 80 - 10000 Гц).
- Выходная мощность: 2 Вт.
Питание:
Питается радиола от сети переменного тока напряжением 127 и 220 В. Потребляемая мощность при радиоприеме не более 55 Вт, при проигрывании грампластинок 75 Вт.
Принципиальная схема
Блок УКВ выполнен по стандартной схеме. Настройка контуров производится изменением индуктивности.
Выходные, цепи тракта AM - типовые: на одиночных контурах с индуктивной связью с антенной. Во входных цепях применены два фильтра, настроенные па промежуточную частоту (заграждающий и режекторный).
Первый фильтр ПЧ тракта AM четырехконтурный с изменяющейся связью между контурами. Второй фильтр ПЧ тракта ЧМ трехкоитурный (при работе в диапазонах ДВ, СВ, KBI, KBII он закорачивается).
Детектор АМ/ЧМ комбинированный, выполнен на двойном диоде 6Х2П; УНЧ трехкаскадный, охвачей глубокой отрицательной обратной связью. Выходной каскад работает по ультралинейной схеме. Обратная связь на экранирующую сетку заводится со специальной обмотки выходного трансформатора, которая включена в цепь нагрузки только по переменной составляющей (индуктивно).
Детали:
Выходной трансформатор. Первичная обмотка имеет 2600+60 витков провода ПЭЛ 0,18, вторичная - 54 витка провода ПЭЛ 0,51.
Трансформатор питания. Сетевая обмотка содержит 2х(588+90) витков провода ПЭЛ 0,31, повышающая обмотка - 1380 витков провода ПЭЛ 0,20, обмотки накала: 37 витков провода ПЭЛ 0,51 и 37 витков провода ПЭЛ 1,10.
Громкоговорители Гр1 и Гр2 типа 2ГД-3 имеют звуковые катушки по 60 витков провода ПЭЛ 0,16 (сопротивление постоянному току 3,25 Ом); Гр3 и Гр4 типа 1ГД-5 имеют звуковую катушку с сопротивлением 6,5 Ом.
Литература:
- Левитин Е.А., Левитин Л.Е. "Радиовещательные приемники". Справочник. Издание 2-е, исправленное и дополненное. Москва: "Энергия", 1967. - (стр. 218 - 221).
- Рехвиашвили Ю.Г., Бачинский А.А. "Радиоприемники, радиолы, магнитофоны, радиограммофоны". Издание 2-е. Москва: "Связь", 1970. - (стр. 205).
- Принципиальная схема радиолы "Факел", "Факел-М"
