Радиола "Сибирь"

Радиола "Сибирь"

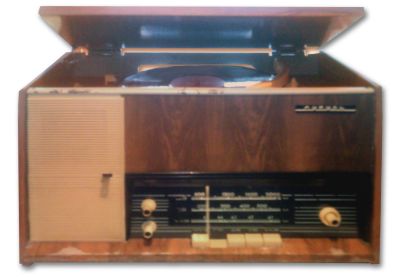

Настольная ламповая радиола 3 класса "Сибирь" выпускалась Бердским радиозаводом с 1964 по 1965 год.

Радиола "Сибирь" представляет собой пятиламповый приемник третьего класса с универсальным электропроигрывателем.

Проигрывающее устройство типа П1ЭПУ-14 имеет три скорости: 33, 45 и 78 об/мин.

Акустическая система состоит из двух громкоговорителей типа 1ГД-11.

Монтаж радиолы выполнен на пяти печатных платах; блок питания автономный соединен с шасси радиолы отдельным разъемом. Включение радиолы производится отдельной кнопкой выключатели, размещенного в блоке питания.

 Конструкция

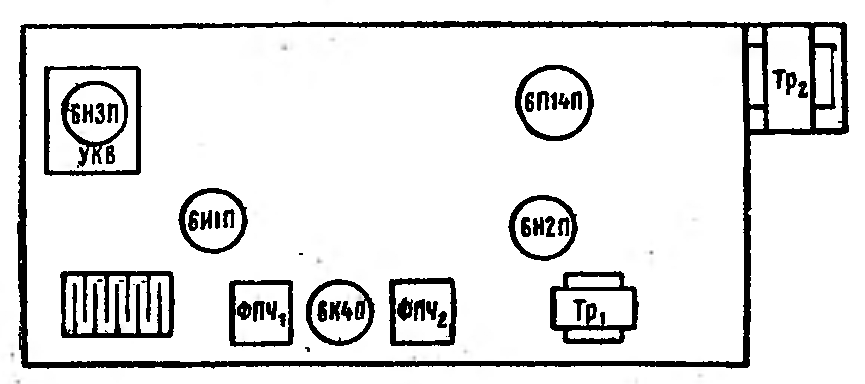

Расположение ламп на шасси радиолы "Сибирь"

Расположение ламп на шасси радиолы "Сибирь"

 Габарит радиолы 526х274х305 мм, вес 14 кг.

 Радиола имеет следующие каскады:

  1. УВЧ и преобразователь частоты для УКВ диапазона на лампе 6НЗП.
  2. УПЧ для УКВ диапазона и преобразователь частоты для остальных диапазонов на лампе 6И1П.
  3. Комбинированный УПЧ для всех диапазонов на лампе 6К4П.
  4. Детектор АРУ для диапазонов длинных, средних, и коротких волн и предварительный УНЧ на лампе 6Н2П.
  5. Оконечный усилитель на лампе 6П14П.

Дробный детектор для УКВ диапазона выполнен на двух диодах типа Д2Е.

Выпрямитель селеновый типа АВС-80-260.

Диапазон принимаемых частот:

  1. Длинные волны: 150 - 408 кГц (2000 - 732,0 м);
  2. Средние волны: 520 - 1600 кГц (577 - 187 м);
  3. УКВ: 65,8 - 73 МГц (4,55 - 4,1 м).

Промежуточная частота для УКВ диапазона 8,4 МГц, для остальных диапазонов 465 кГц.

Основные технические данные:

  • Чувствительность в УКВ диапазоне 7-15 мкВ, в остальных диапазонах 30 - 60 мкВ.
  • Избирательность по соседнему каналу в диапазонах длинных и средних волн 36 дБ.
  • Частотная характеристика. Полоса воспроизводимых частот при приеме в УКВ диапазоне 90 - 9000 Гц, в остальных диапазонах 90 - 4000 Гц. (По данным справочника Березовский М.А., Писаренко В.М. Краткий справочник радиолюбителя. Киев: "Техника", 1975. - диапазон воспроизводимых частот уже: 150 - 7000 Гц).
  • Выходная мощность 0,5 Вт.

Питание:

Питается радиола от сети переменного тока напряжением 127 и 220 В. Потребляемая мощность при радиоприеме не более 45 Вт, при проигрывании грампластинок 52 Вт.

Принципиальная схема

В радиоле применен стандартный блок УКВ ИП-2, причем преобразователь частоты работает на второй rapмонике гетеродина. Это позволило резко уменьшить излучение гетеродина в антенну, т.е. уровень помех приему телевизионных передач на этих частотах. Для компенсации уменьшения усиления преобразователя (так как он работает на второй гармонике) в радиоле, обеспечено увеличение коэффициента усиления в УПЧ1 путем соединении третьей сетки лампы 6И1П с шасси, что привело к существенному снижению проходной емкости лампы.

УНЧ имеет ступенчатую регулировку тембра на низших звуковых частотах и плавную на высших.

Фильтр выпрямителя, двухзвенный с дросселем, обеспечивает низкий уровень фона.

Детали:

Выходной трансформатор. Первичная обмотка имеет 2800 витков провода ПЭЛ 0,12, вторичная - 144 витка провода ПЭЛ 0,33. Сердечник собран из пластин УШ-14 (сталь Э-310); толщина набора 20 мм.

Трансформатор питания. Сетевая обмотка содержит 485+635 витков провода ПЭЛ 0,35, повышающая обмотка - 1300 витков провода ПЭЛ 0,16, обмотки накала - по 37 витков провода ПЭЛ 0,55 и ПЭЛ 0,44, экранная обмотка - 180 витков провода ПЭЛ 0,16. Сердечник собран из пластин УШ-26 (стали Э-310); толщина набора 25 мм.

Дросель имеет 1900 витков провода ПЭЛ 0,16; сердечник собран из пластин УШ-14 (сталь Э-310); толщина набора 20 мм.

Громкоговорители типа 1ГД-11 имеют сопротивление звуковой катушки 6,5 Ом.



Литература:

  1. Левитин Е.А., Левитин Л.Е. "Радиовещательные приемники". Справочник. Издание 2-е, исправленное и дополненное. Москва: "Энергия", 1967. - (стр. 210 - 212).
  2. Рехвиашвили Ю.Г., Бачинский А.А. "Радиоприемники, радиолы, магнитофоны, радиограммофоны". Издание 2-е. Москва: "Связь", 1970. - стр. 179
  3. Описание радиолы "Сибирь" в журнале Радио № 7 за 1964 год и принципиальная схема радиолы "Сибирь"
