Радиола "Рапсодия"

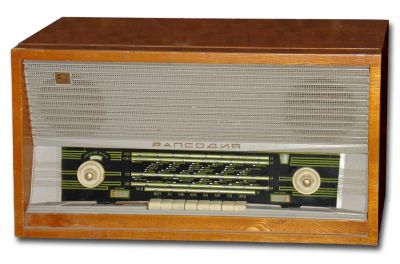

Радиола "Рапсодия" выпускалась Сарапульским заводом имени Орджоникидзе с 1964 года.

Радиола представляет собой семиламповый приемник с универсальным проигрывателем.

Проигрыватель радиолы типа ЭП-IV имеет четыре скорости: 16, 33, 45 и 78 об/мин; он снабжен микролифтом для плавного опускания звукоснимателя на пластинку и подымания его после окончания проигрывания грамзаписи.

Акустическая система состоит из четырех громкоговорителей.

Конструкция

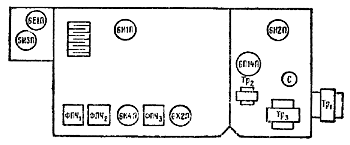

 Расположение ламп на шасси радиолы "Рапсодия"

Габарит радиолы 646х360х320 мм, вес 20,3 кг.

Радиола имеет следующие каскады:

1. УВЧ и преобразователь для УКВ диапазона на лампе 6НЗП.
2. УПЧ для УКВ диапазона и преобразователь для остальных диапазонов на лампе 6Е1П.
3. УПЧ для всех диапазонов на лампе 6К4П.
4. Детектор на лампе 6Х2П.
5. Предварительный УНЧ на лампе 6Н2П.
6. Усилитель мощности па лампе 6П14П.
7. Оптический индикатор настройки на лампе 6Е1П.

Выпрямитель селеновый типа АВС-80-260.

Диапазон принимаемых частот:

1. Длинные волны: 150 - 408 кГц (2000 - 735,7 м);
2. Средние волны: 520 - 1600 кГц (577 - 187,5 м);
3. Короткие волны I: 9,35 - 12,1 МГц (32,0 - 24,7 м);
4. Короткие волны II: 3,95 - 7,4 МГц (75,9 - 40,5 м).
5. УКВ: 65,8 - 73,0 МГц (4,56 - 4,11 м).

Промежуточная частота для УКВ диапазона 8,4 МГц, для остальных диапазонов 465 кГц.

Основные технические данные:

Чувствительность с наружной антенной в диапазонах длинных и средних волн не хуже 150 мкВ, в диапазонах коротких волн не хуже 200 мкВ, в диапазоне УКВ не хуже 20 мкВ, с внутренней магнитной антенной в диапазонах средних и длинных волн не хуже 3 мВ/м.

Избирательность при расстройке на +-10 кГц во всех диапазонах, кроме УКВ, не менее 46 дБ.

Частотная характеристика. Полоса воспроизводимых частот при приеме в диапазоне УКВ 80 - 12000 Гц, в остальных диапазонах 80 - 4000 Гц, при воспроизведении грамзаписи 80 - 7000 Гц.

Выходная мощность 2 Вт.

Питание:

Питается радиола от сети переменного тока напряжением 127 и 220 В. Потребляемая мощность при радиоприеме 60 Вт, при проигрывании грампластинок 75 Вт.

Принципиальная схема.

Блок УКВ, входные цепи, преобразователь тракта AM, комбинированный УПЧ и комбинированный AM/ЧМ детектор аналогичны таким же узлам в схеме радиолы "Латвия".

Низкочастотные динамики (2 шт.) включены через основной выходной трансформатор в анодную цепь выходной лампы. Через первичную обмотку текут и постоянная, и переменная составляющие анодного тока. Высокочастотные динамики включены в анодную цепь через специальный трансформатор. Через его первичную обмотку течет только переменная составляющая анодного тока выходной лампы (точнее, высокочастотная часть звуковых колебаний). Усилитель охвачен петлей отрицательной обратной связи со вторичной обмотки основного выходного трансформатора на катод лампы второго каскада УНЧ. Регуляторы тембра высших и низших звуковых частот включены в сеточную цепь второго каскада УНЧ.

Накал ламп детектора АМ/ЧМ и двух первых каскадов УНЧ питается от отдельной обмотки силового трансформатора с подачей в ее среднюю точку положительного потенциала с делителя анодного напряжения, что сильно снижает наводки фона переменного тока.

Детали:

Выходные трансформаторы. Тр2 имеет первичную обмотку из 2000 витков провода ПЭЛ 0,12 (сопротивление постоянному току 180 Ом), вторичную - из 60 витков провода ПЭЛ 0,47; Tp3 имеет первичную обмотку из 95+2900 витков провода ПЭЛ 0,12 (сопротивление постоянному току 470 Ом), вторичную - из 20+90 витков провода ПЭЛ 0,64.

Трансформатор питания. Сетевая обмотка имеет 2х(93+600) витков провода ПЭЛ 0,31, повышающая - 1350 витков провода ПЭЛ 0,2, две накальные обмотки - 39 и 19+19 витков провода ПЭЛ 0,64.

Громкоговорители. 1ГД-18 имеет звуковую катушку из 63 витков провода ПЭЛ 0,12 (сопротивление постоянному току 5,5 Ом), 2ГД-7 имеет звуковую катушку из 60 витков провода ПЭЛ 0,16 (сопротивление постоянному току 3,5 Ом).

 Литература:

1. Левитин Е.А., Левитин Л.Е. "Радиовещательные приемники". Справочник. Издание 2-е, исправленное и дополненное. Москва: "Энергия", 1967. - (стр. 194 - 196).
