Радиола "Кама-62"

 Радиола "Кама-62"

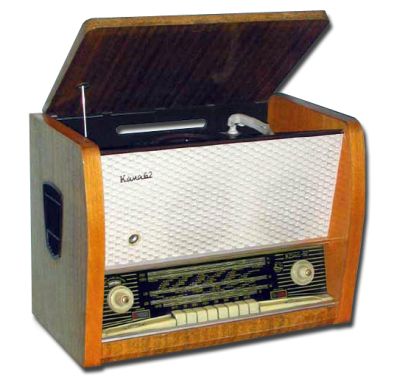

Настольная радиола "Кама-61" выпускалась Сарапульским радиозаводом с 1962 года.

Радиола представляет собой дальнейшую модификацию радиолы "Кама-61". Внешний вид ее остался почти неизменным. Каскады приемника такие же, как в "Каме-61", но вместо каскада предварительного УНЧ на лампе 6Ж1П использован двухкаскадиый УНЧ на двойном триоде 6Н2П.

Радиола может комплектоваться электропроигрывателем типа ЭПУ-5, ЭПУ-7, ЭП-IV или ЭПУ-IV.

Конструкция

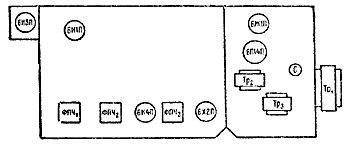

Расположение ламп и основных узлов па шасси радиолы "Кама-61"

Расположение ламп и основных узлов па шасси радиолы "Кама-62"

Габарит радиолы 590х420х360 мм, вес 20 кг.

Радиола имеет следующие каскады:

  1. УВЧ и преобразователь частоты для УКВ диапазона на лампе 6Н3П.
  2. УПЧ для УКВ и преобразователь частоты для остальных диапазонов иа лампе 6И1П.
  3. Комбинированный УПЧ для всех диапазонов на лампе 6K4П.
  4. Детектор для всех диапазонов на лампе 6Х2П.
  5. Предварительный УНЧ иа лампе 6Н2П.
  6. Оконечный усилитель на лампе 6П14П.
  7. Оптический индикатор настройки на лампе 6Е5С.

Выпрямитель селеновый типа АВС-80-260.

Диапазон принимаемых частот:

  1. Длинные волны: 150 - 409 кГц (2000 - 735,3 м);
  2. Средние волны: 520 - 1600 кГц (577 - 187,5 м);
  3. Короткие волны I: 9,36 - 12,1 МГц (32,0 - 24,8 м);
  4. Короткие волны II: 3,95 - 7,4 Мгц (75,9 - 40,5 м);
  5. УКВ: 64,5 - 73 МГц (4,65 - 4,11 м).

Промежуточная частота для УКВ диапазона 8,4 МГц, для других диапазонов 465 кГц.

Основные технические данные:

По своим техническим характеристикам радиола "Кама-61"  является радиолой 1 класса.

Чувствительность с наружной антенной в диапазоне УКВ не хуже 20 мкВ, в других диапазонах не хуже 200 мкВ, с внутренней магнитной антенной (для диапазонов длинных и средних волн) не хуже 3 мВ.

Избирательность. Ослабление чувствительности при расстройке на +-10 кГц в диапазонах длинных, средник и коротких волн не менее 46 дБ, при расстройке на +-250 кГц в диапазоне УКВ не менее 26 дБ.

Частотная характеристика. Полоса пропускания при радиоприемнике в диапазоне УКВ 80 - 10000 Гц, в других диапазонах 80 - 4000 Гц, при воспроизведении грамзаписи 80 - 7000 Гц.

Выходная мощность: 2 Вт.

Питание: Питается радиола от сети переменного тока напряжением 127 и 220 В. Потребляемая мощность при радиоприеме - 60 Вт, при проигрывании пластинок 75 Вт.

Принципиальная схема

От схемы радиолы "Кама-61" данная схема отличается следующим:
1. УНЧ вместо одного каскада предварительного усиления имеет два.
2. Изменена схема регулировки высших и низших частот в УНЧ (тонрегуляторы исключены из петли обратной связи).
3. Выходная лампа не охвачена собственной отрицательной обратной связью с анода на сетку.
4. Введена главная петля отрицательной обратной связи со вторичной обмотки выходного трансформатора на катод второго каскада УНЧ.
5. Исключена "ультралинейность" в схеме выходного трансформатора.
6. В схеме питания изменен фильтр (делитель) анодного напряжения, а, кроме того, накал детектора и первого каскада УНЧ имеют "подпор" небольшим положительным потенциалом.

Детали

Выходные трансформаторы. Тр2 имеет первичную обмотку из 2000 витков провода ПЭЛ 0,12 и вторичную из 33 витков провода ПЭЛ 0,47. Тр3 имеет первичную обмотку из 80+2900+580 витков провода ПЭЛ 0,12, вторичную - из 40 витков провода ПЭЛ 0,8.

Трансформатор питания. Сетевая обмотка содержит 2х(542+83) витков провода ПЭЛ 0,31, повышающая обмотка - 1290 витков провода ПЭЛ 0,2, накальные обмотки - 35 и 34 витков провода (соответственно) ПЭЛ 1,0 и ПЭЛ 0,41.

Громкоговорители. Гр1 и Гр2 типа 1ГД-9, сопротивление звуковой катушки постоянному току 5,5 Ом; катушка намотана проводом ПЭЛ 0,12 и имеет 63 витка Гр3 и Гр4 типа 2ГД-3, звуковая катушка имеет 60 витков провода ПЭЛ 0,16 (сопротивление постоянному току 3,5 Ом).



Литература:

  1. Левитин Е.А., Левитин Л.Е. "Радиовещательные приемники". Справочник. Издание 2-е, исправленное и дополненное. Москва: "Энергия", 1967. - (стр 154-156).
  2. Принципиальная схема радиолы  "Кама-62"
  3. Инструкция по эксплуатации
