Подключение компьютера к трансиверу осуществляется через разъем ACC:
Разъем достаточно сложно найти, мне удалось найти эти разъемы только в одном единственном магазине, по цене 70 рублей за разъем. В крайнем случае разъем можно изготовить переделав обычный DIN (или отчественный аналог СШ-5) как предлагает UR3ID в статье "Простой самодельный USB интерфейс для цифровых видов связи". Это конечно не самый хороший вариант, так как у штатного разема выводы немного тоньше.
Схема состоит из двух частей:
1. Цифровая часть - для переключением трансивера в режим передачи и CW-манипуляция.
2. Аналоговая часть - для подключения к входу и выходу звуковой карты компьютера.
Цифровая часть представляет из себя адаптер USB-UART, с подключенными к нему опт.ключами. Подробное описание цифровой части здесь: USB-интерфейс для работы цифровыми видами связи
Сопротивление оптрона, в открытом состоянии, может оказаться больше чем необходимо для переключения трансивера в режим передачи, поэтому для нормального переключения дополнительно между выводами PTT и GND необходимо поставить дополнительно резисто сопротивлением 360-470 Ом (возможно сопротивление придется подобрать).

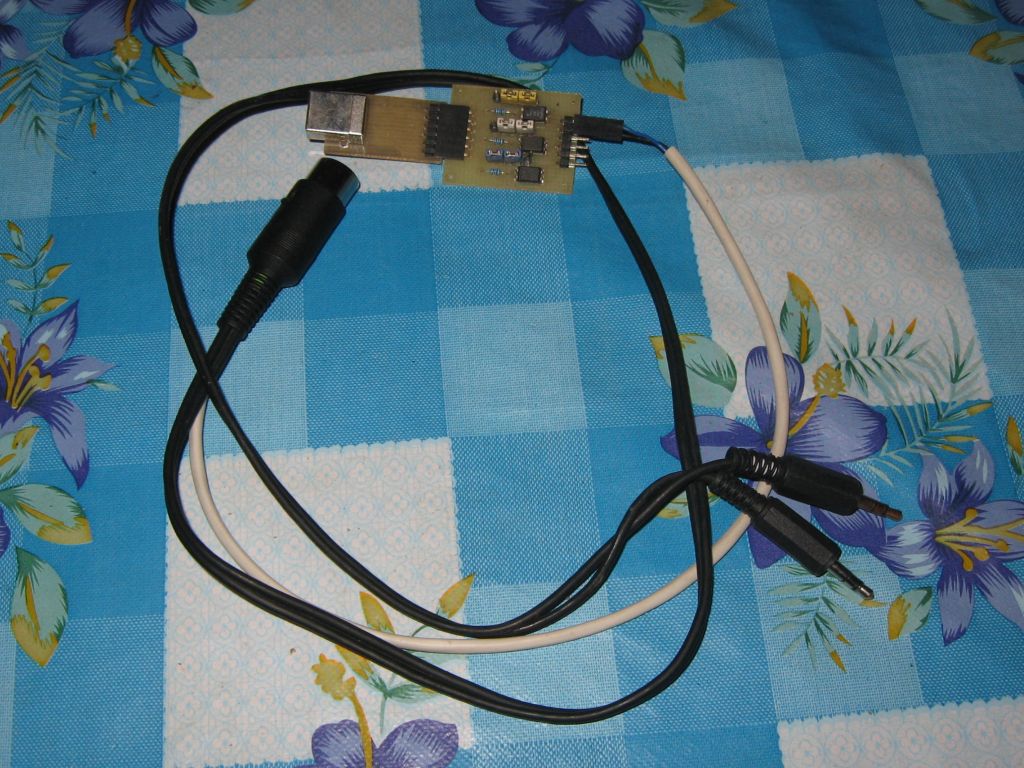

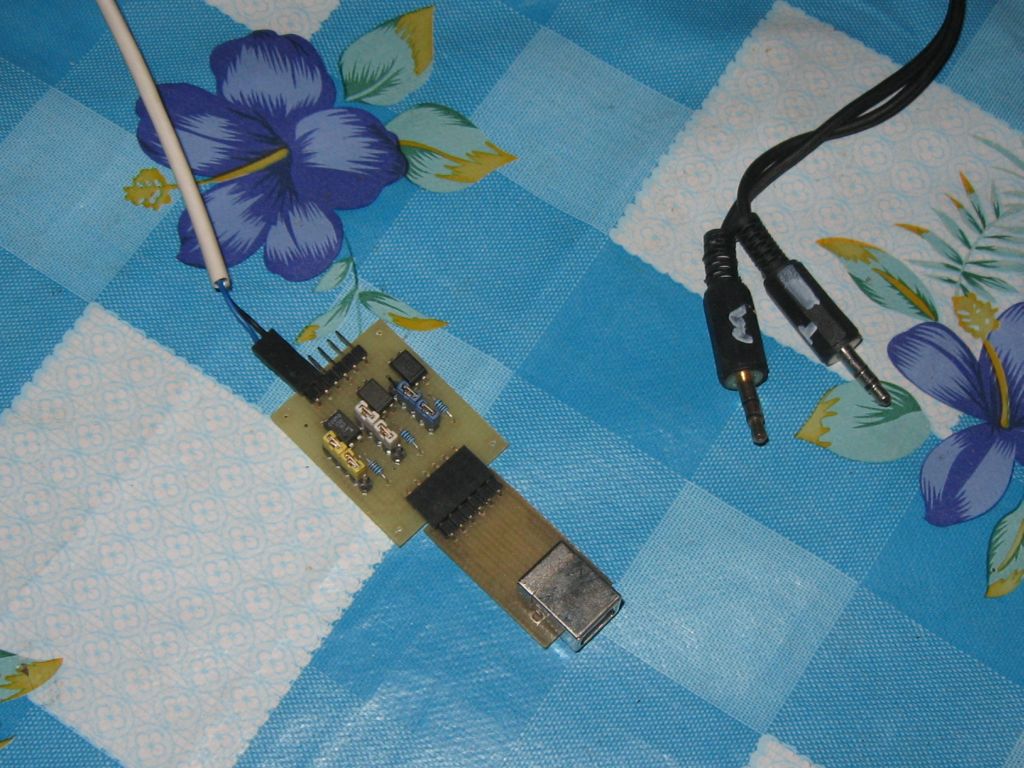

В самом простом случае достаточно только цифровой части, RXDATA и TXDATA подключаются ко входу (audio in) и выходу (audio out) компьютера непосредственно. Именно такой вариант показан на фото, и именно с таким интерфейсом мной проведено более 3000 связей, практически всеми цифровыми видами.
Для того чтобы уменьшить наводки от компьютера и получить максимальное качество цифрового сигнала от звуковой карты и полную гавальническую развязку между трансивером и компьютером, можно в качестве аналоговой части интерфейса использовать Простой интерфейс TRX-PC на трансформаторах.
