Радиола "Эстония-3М"

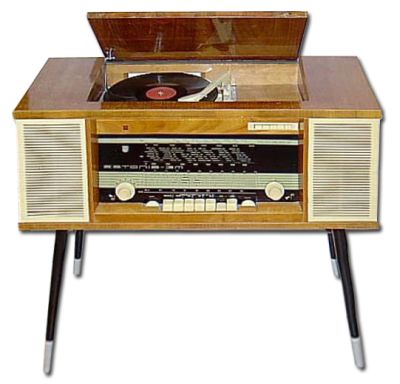

Ламповая радиола высшего класса "Эстония-3М" выпускалась Таллинским заводом "Пунане-РЭТ" с 1964 года.

Радиола является модернизированным вариантом радиолы "Эстония-3". Отличается она от "Эстонии-3" следующим:

1. Изменено оформление радиолы (приемник и проигрыватель смонтированы в корпусе со съемными ножками).
2. Из схемы исключен отдельный трансформатор высших звуковых частот. В остальном расположение ламп и деталей осталось таким же, как в "Эстонии-3"
3. Убрана колодка включения полярного детектора.
4. Проигрывающее устройство типа III ЭПУ-10-3-127.
5. Акустическая система состоит из двух громкоговорителей 4ГД-7.

 Приемник имеет следующие каскады:

1. Двухкаскадный УВЧ для УКВ диапазона на лампе 6Ф1П.
2. УВЧ для остальных диапазонов на лампе 6К4П.
3. Преобразователь частоты и предварительный УПЧ для УКВ диапазона на лампе 6Ф1П.
4. Преобразователь частоты для всех диапазонов тракта AM и УПЧ для УКВ диапазона на лампе 6И1П.
5. Двухкаскадный комбинированный УПЧ для всех диапазонов на лампе 6К4П.
6. УПЧ для УКВ диапазона на лампе 6Ж1П.
7. Первый каскад предварительного УНЧ НЧ для всех диапазонов на лампе 6Ж1П.
8. Второй каскад предварительного УНЧ и фазоинвертор на лампе 6Н2П.
9. Двухтактный оконечный усилитель на лампе 6П14П.
10. Оптический индикатор настройки на лампе 6Е1П.

В каскадах амплитудного детектора и детектора отношений использованы полупроводниковые диоды Д2В.

Выпрямители селеновые типа АВС-80-260 (2 шт.).

Диапазон принимаемых частот:

1. Длинные волны - ДВ: 150-415 кГц (2000 - 723,0 м);
2. Средние волны - СВ: 520 - 1600 МГц (577 - 187,5 м);
3. Короткие волны I: 3,95 - 5,9 МГц (76 - 50,8 м);
4. Короткие волны II: 5,9 - 6,25 МГц (49 м растянутый);
5. Короткие волны III: 6,95 - 7,4 МГц (41 м растянутый);
6. Короткие волны IV: 8,75 - 10,4 МГц (31 м растянутый);
7. Короткие волны V: 11,35 - 12,1 МГц (25 м растянутый);
8. Ультракороткие волны: 64,5 - 73 МГц (4,65 - 4,11 м).

Промежуточная частота тракта АМ - 465 кГц, тракта ЧМ - 8,4 Мгц.

Основные технические данные:

Чувствительность в диапазоне УКВ 5 мкВ, в остальных диапазонах 25 мкВ.

Избирательность. Ослабление чувствительности в диапазоне УКВ при расстройке на 250 кГц не менее 50 дБ, в остальных диапазонах при расстройке на +-10 кГц не менее 75 дБ.

Частотная характеристика. Ширина полосы пропускания при ослаблении на 6 дБ в положении "Широкая полоса" в тракте AM 10,5 кГц, в положении "Узкая полоса" - 4,5 кГц, а тракте ЧМ 190 кГц. Диапазон воспроизводимых радиолой частот 60 - 15000 Гц.

Выходная мощность: 4 Вт.

Питание:

Питается радиола от сети переменного тока напряжением 220 и 127 В. Потребляемая мощность при радиоприеме 100 Вт.

Электрическая схема.

Входные цепи тракта AM выполнены по сложной схеме с применением индуктивно-емкостной связи с антенной. В диапазонах длинных и средних волн включается двойной преселекюр, обеспечивающий почти неизменную широкую полосу входного устройства при перестройке по диапазону, а также крутые спады частотной характеристики. При приеме на магнитную антенну входной контур, связанный с антенной индуктивно-емкостной связью, отключается и заменяется контуром, находящимся на магнитной антенне.

Гетеродин радиолы не изменен по сравнению с предыдущей моделью.

Контуры УВЧ в диапазоне коротких волн включены в анодную цепь лампы 6К4П, как и в предшествующих моделях, только как нагрузка по переменной составляющей анодного тока. Это повышает устойчивость работы в данном диапазоне и облегчает коммутацию контурных конденсаторов при переключении диапазонов. Во входных цепях, УВЧ и гетеродине в диапазоне коротких волн использована только одна катушка индуктивности на каскад. Смена диапазона достигается коммутацией набора емкостей в контуре.

В данной модели разделение трактов АМ/ЧМ происходит в предпоследнем каскаде и тракт ЧМ имеет специальный каскад УПЧ, работающий в режиме ограничения.

В анодной цепи преобразователя установлен четырехконтурный фильтр сосредоточенной селекции с внешне-емкостной связью между контурами, расположенными в разных экранах.

Задержка в АРУ создается резисторами автоматического смещения в катодах регулируемых ламп.

В анодной цепи первого каскада УНЧ, выполненного на запараллельном двойном триоде 6Н2П, включены две ступени коммутации тонрегистра: "Речь" и "Соло". Выходной двухтактный каскад собран по схеме с ультралинейным включением выходного трансформатора. Исключен дополнительный трансформатор высоких частот, применявшийся в предыдущих моделях радиолы "Эстония". УНЧ охвачен глубокой отрицательной обратной связью по напряжению, подающейся со специальной обмотки выходного трансформатора на второй каскад усиления НЧ. В цепи обратной связи включены три ступени коммутации тонрегистра: "Симфония", "Джаз" и "Бас".

Детали:

Выходной трансформатор: Тр1 имеет первичную обмотку из 2х(840+280) витков провода ПЭВ 0,15, вторичную - из 37 витков провода ПЭВ 0,64, обмотку обратной связи - из 420 витков провода ПЭВ 0,15.

Трансформатор питания. Сетевая обмотка содержит 2х(43+274) витков провода ПЭВ 0,47, повышающая - 620 витков провода ПЭВ 0,31, обмотки накала - по 17 витков провода ПЭВ 1,0.

Дроссель имеет 5700 витков провода ПЭВ 0,15.

Конструкция:

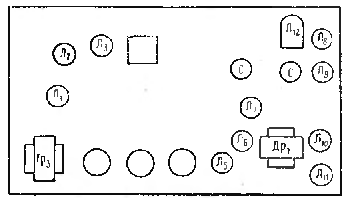

Расположение ламп и деталей радиолы "Эстония-3м".

 Габарит радиолы 850х350х360 мм, вес 32 кг. С 1964 по 1966 год включительно выпущено 59224 экз. радиол.

Литература:

1. Принципиальная схема радиолы "Эстония-3М"
2. Левитин Е.А., Левитин Л.Е. Справочник по радиовещательным приемникам. 2-е изд. М.: "Энергия", 1967. - (стр. 232 - 235).
3. Инструкция по эксплуатации радиолы "Эстония-3М"
4. Статья в журнале "Радио" №6, 1965 год.
