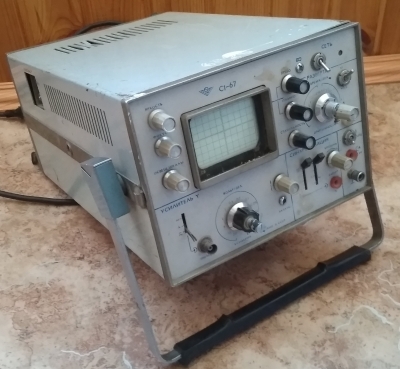

Осциллограф С1-67

Осциллограф С1-67

Технические характеристики

  • Количество лучей(каналов) ЭЛТ - Однолучевой;
  • Диапазон измеряемых напряжений 28 мВ – 200 В;
  • Диапазон измеряемых интервалов времени 0,2 мкс – 0,2 сек;
  • Полоса пропускания 0 – 10 Мгц;
  • Время нарастания ПХ  35 нсек;
  • Погрешность измерения амплитуды сигнала Не более 5 %;
  • Погрешность измерения интервалов времени Не более 5 %;
  • Выброс на ПХ Не более 10%;
  • Ширина линии луча 0,6 мм;
  • Рабочая площадь экрана по горизонтали 60 мм;
  • Рабочая площадь экрана по вертикали 42 мм;
  • Напряжение питающей сети 220 В 50 Гц; 115 В 400 Гц;
  • Потребляемая мощность 45 ВА;
  • Диапазон рабочих температур -30 + 50 град С;
  • Габаритные размеры  274 Х 206 Х 440 мм;
  • Масса 10 кг.

ПАРАМЕТРЫ КАНАЛА Y:

  • Чувствительность каналов 1 и 2 10 мВ/дел – 20 В/дел;
  • Входное сопротивление канала 1 Мом;
  • Входная емкость канала 40 пф.

ПАРАМЕТРЫ КАНАЛА X:

  • Длительность развертки минимальная 0,1 мкс/дел;
  • Длительность развертки максимальная 20 мсек/дел;
  • Амплитуда сигналов внешней синхронизации 0,5 – 20 В;
  • Диапазон частот внешней синхронизации 5 гц – 10 Мгц;
  • Входное сопротивление внешней синхронизации 1 Мом.

ПАРАМЕТРЫ КАНАЛА Z :

  • Диапазон частот канала 20 гц – 2 Мгц;
  • Диапазон входных напряжений 2 – 60 В;
  • Входное сопротивление канала 10 Ком.

ПАРАМЕТРЫ КАНАЛА КАЛИБРОВКИ

  • Частота сигнала калибровки Меандр 2 Кгц;
  • Напряжение сигнала калибровки 0,06 или 0,6 В.

Литература:

  1. Принципиальная  схема осциллографа С1-67 (платы У2, У4 - У7)
  2. Принципиальная схема осциллографа С1-67 (платы У1 и У3).
