Радиостанция Р-800 (РСИУ-3, “Клен”)

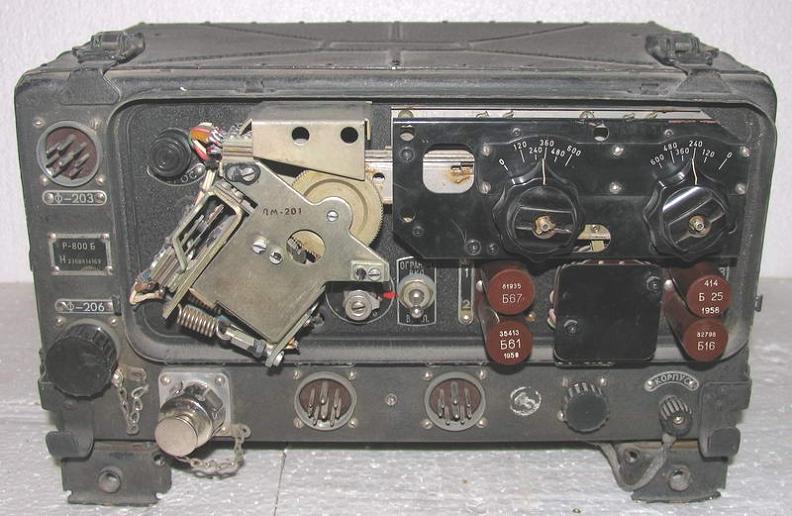

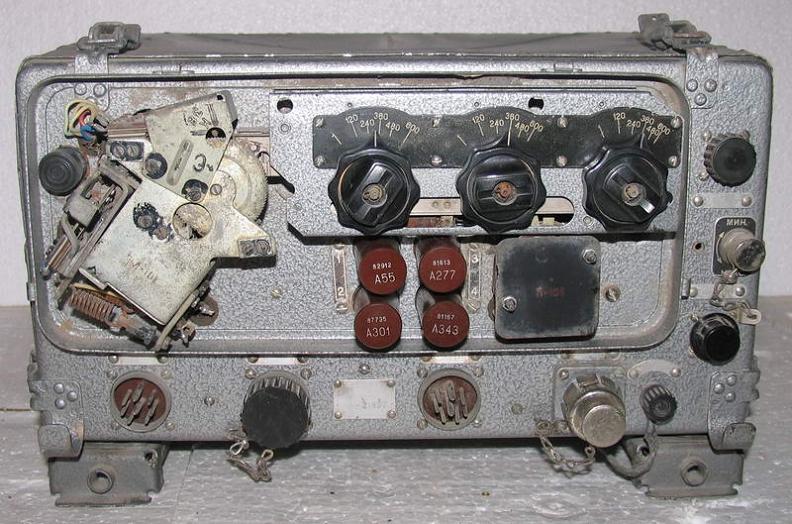

Р-800 (РСИУ-3, "Клен")

Серия авиационных бортовых командных УКВ радиостанций Авиационная УКВ радиостанция. Использовалась на МИГ-15, МИГ-17

  • Диапазон частот: 100-150 МГц
  • Каналов: 4 предустановленных
  • Шаг каналов: 83,3 кГц
  • Модуляция: амплитудная модуляция (АМ)
  • Мощность: 6 Вт

Р-800Г

Авиационная бортовая командная УКВ радиостанция (для сопряжения с аппаратурой системы "Горизонт-1") РСИУ-3МГ "Клен-Г"

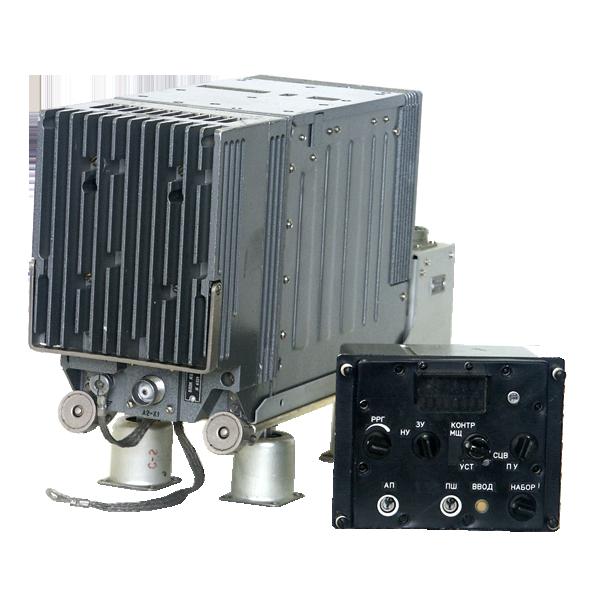

Р-800Л1 и Р-800Л2

Авиационные бортовые командные УКВ радиостанции "Лунь-1" и "Лунь-2" (ИЖ1.101.022 и ИЖ1.101.021)

Диапазон частот,МГц с шагом сетки частот 25 кГц :

  • - 100,000-149,975
  • - 156,000-173,975
  • - 220,000-399,975

Диапазон частот, МГц с шагом сетки частот 8,33 кГц

  • - 118,000-136,975

Вид модуляции :АМ(А3);ЧМ (F3);ЧТ (F1);ЧМ (G3E)

Чувствительность приемника, мкВ, не хуже

  • - ЧМ (G3E), АМ (А3), ЧМ (F3), ЧТ(F1) при девиации 3кГц : 2,5
  • - ЧТ (F1) при девиации 10 кГц: 1

Выходная мощность передатчика, Вт

  • - АМ (А3):10(20 для Р-800Л2Э)
  • - ЧТ (F1), ЧМ (F3), ЧМ (G3E):15(30 для Р-800Л2Э)

Напряжение питания радиостанции, В: 27

Время готовности, с, не более: 30

Высотность, м : 30000

Диапазон рабочих температур, оС : -55 ? +60

Максимальная относительная влажность, %, при температуре 40 оС : 93+3

Токи потребления от бортсети постоянного тока А не более:

  • - в режиме : 1,5
  • - в режиме : 7,4(12 для Р-800Л2Э)

Масса, кг, не более

  • - приемопередатчика: 10
  • - пульта управления с габаритными размерами по ГОСТ 1704046-71: 1,0
  • - рамы амортизационной: 2,5

Габаритные размеры, мм, не более:

  • - приемопередатчика с рамой амортизационной 451х170х269
  • - пульта управления с габаритными размерами по ГОСТ67046-71/146х102х112

Бортовые связные радиостанции Р-800Л1Э и Р-800Л2Э "Лунь-1/2" метрового и дециметрового диапазонов волн предназначены для обеспечения телефонной и телекодовой связи самолетов (вертолетов) между собой и наземными пунктами, а также с морскими судами.

Радиостанции обеспечивают беспоисковую и бесподстроечную связь в пределах прямой видимости. Наличие в радиостанции аварийного приемника обеспечивает дежурный прием сигналов на одной из аварийных частот 121,5; 156,8 или 243 МГц.

Р-800ЛГ

Авиационная бортовая командная УКВ радиостанция (для сопряжения с аппаратурой системы "Горизонт-1") "Лунь-Г"

Р-800П

Авиационная бортовая командная УКВ радиостанция (для ГВФ) РСИУ-3МП "Клен-П"

Р-800РФ

УКВ радиостанция для речного флота
