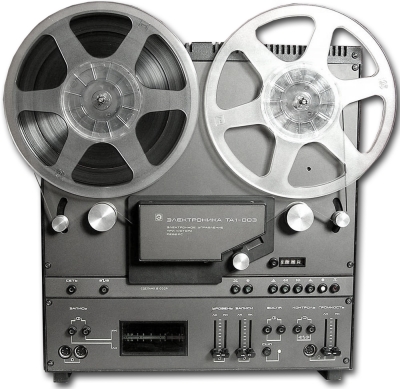

Стереофонический магнитофон-приставка "Электроника ТА1-003" с 1979 года выпускался выпускался Фрязинским заводом "Рений" при НПО "Исток", а с 1980 года и Кировским электромашиностроительным производственным объединением им. Лепсе".
МП со сквозным каналом ''Электроника ТА1-003'' предназначен для высококачественной записи фонограмм на магнитные ленты типа А4409-6Б и А4309-6Б с последующим или одновременным воспроизведением через внешний усилитель с АС или на стереофонические телефоны. От подобных аппаратов высшего класса эту модель отличает блочно-модульная конструкция, широкое использование электронной коммутации и высокая автоматизация 3-х двигательного блока ЛПМ. В МП имеется система автоматического управления ведущим двигателем прямого привода, устройство для электронного торможения, система стабилизации натяжения магнитой ленты во всех режимах работы, фотоэлектрический автостоп. Имеются следующие режимы: воспроизведение вперед и назад (реверс), ускоренная перемотка ленты в обоих направлениях, запись, стоп, кратковременный стоп возврат ленты откат. Перевод из одного режима в другой осуществляется электронным устройством с псевдосенсорным управлением, исключающим деформацию ленты при нажатии кнопки выбранного режима, минуя кнопку стоп при случайном нажатии на несколько кнопок и в других случаях. Имеется система шумопонижения, работающая в сквозном канале, 4-х разрядный счетчик ленты с автономным датчиком, газоразрядный индикатор уровня записи и воспроизведения, беспровоной пульт ДУ с подключением стереотелефонов. МП собрана на 40 микросхемах, 132 транзисторах, 80 диодах, 4 оптронах и 2 симисторах. Краткие характеристики: Диаметр катушки 270 мм. Скорость ЛПМ - 19,05 и 9,53 см/сек. Отклонение скорости ± 0,1%. Коэффициент детонации при скорости ленты 19,05 см/с ±0,08%, 9,53 см/с ±0,15%. Рабочий диапазон частот на ЛВ при скорости ленты 19,05 см/с - 31,5...22000 Гц. 9,53 см/с 31.5...16000 Гц. Относительный уровень помех в канале воспроизведения -53 дБ, записи/воспроизведения -62 дБ. Снижение относительного уровня помех при включении СШП до 8 дБ. Коэффициент гармоник 1,2%. Номинальное напряжение сигнала на ЛВ 0,4...0,6 В. Номинальная выходная мощность усилителей стереотелефонов на нагрузке 8 Ом около 1 мВт. Потребляемая мощность 130 Вт. Габариты МП - 491х220х456 мм, масса 27 кг.
