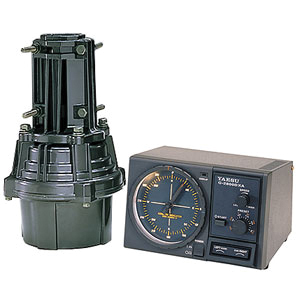

Антенный ротатор Yaesu G-800DXA (G-1000DXA) предназначен для использования в умеренных условиях эксплуатации. Он обеспечивает автоматический плавный старт и остановку, светодиодный индикатор “перехлеста” кабеля и автоматическое растормаживание.
Ротатор обеспечивает угол поворота 450 градусов. Рабочий диапазон температур - от 0° до +40° С для пульта управления, от -20° до +40°С для мотора.
Аналоговый пульт управления с подсветкой оснащен круглым указателем положения антенны с подвижной шкалой азимутов для точной калибровки после установки антенны.
В отличие от G-800SA, может управляться с компьютера по опциональному кабелю GS232A.
Технические характеристики антенного поворотного устройства G-800DXA (G-100DXA)
- Напряжение питания: 220 В (напряжение на мотор - 20 В)
- Потребляемая мощность: 0,5 А
- Вращающий момент: 800 кг*см (600-1100 кг*см)
- Тормозящий момент: 4000 кг*см (6000 кг*см)
- Диаметр мачты: 38-63 мм
- Тип тормоза: Механические и электрические стопоры
- Время поворота: 55 с (360°)
- Площадь ветровой нагрузки: 2 м2
- Максимальный вес антенны (вертикальная нагрузка) : 200 кг (непрерывная нагрузка), 800 кг (пиковая)
- К фактор, кг\м: 180 (230)
- Управляющий кабель: 5-проводной
- Размеры: диаметр мотора 186 мм, высота 300 мм
- Размеры пульта управления: 200х130х193 мм
- Вес мотора 3,6 кг
- Вес пульта управления: 2,8 кг
Литература:
- Инструкция к Yaesu G-800DXA / G-1000DXA / G-2800DXA
- Technical Information Rotator G-800DXA / G-1000DXA
