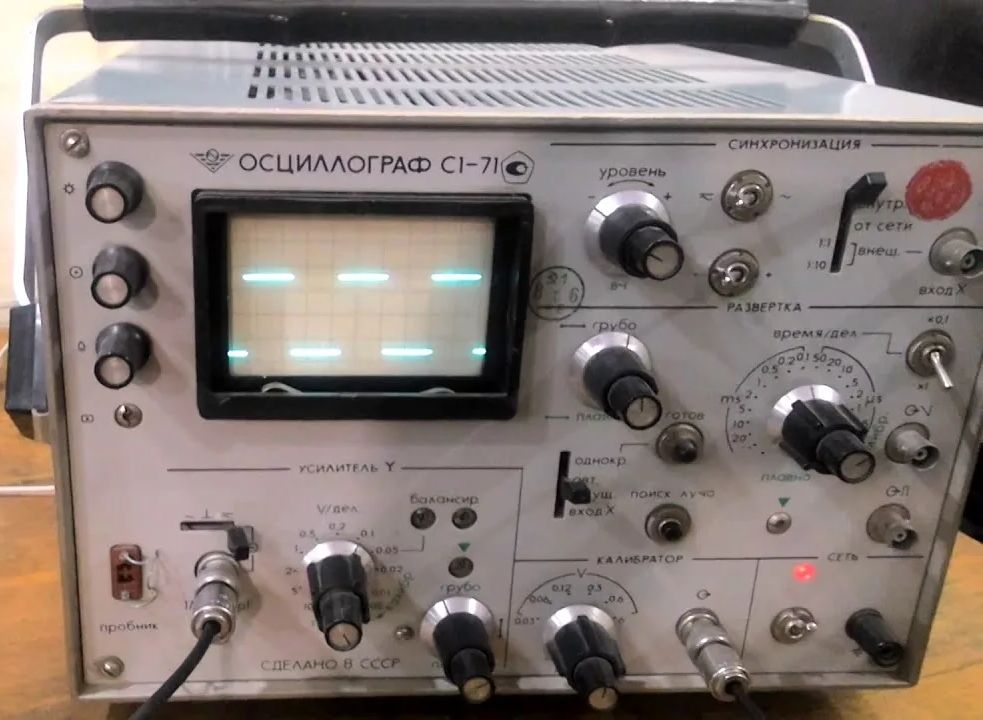

Универсальный осциллограф С1-71 предназначен для исследования формы электрических сигналов в диапазоне частот постоянного тока до 100МГц путем визуального наблюдения или при помощи фотографирования, а также для измерения амплитуд в диапазоне от 0,01В до 60В и временных интервалов от 2*10^-8с до 1с.
Характеристики прибора
- Количество лучей ЭЛТ 1;
- Диапазон измеряемых напряжений 40 мВ – 60 В;
- Диапазон измеряемых интервалов времени 0,02 мкс – 1 сек;
- Полоса пропускания 0 – 2 Мгц;
- Время нарастания перходных характеристик 4 нсек;
- Погрешность измерения амплитуды сигнала не более 6 %;
- Погрешность измерения интервалов времени не более 6 %;
- Выброс на перходных характеристиках не более 10%;
- Ширина линии луча 0,8 мм;
- Рабочая площадь экрана по горизонтали 80 мм;
- Рабочая площадь экрана по вертикали 48 мм;
- Напряжение питающей сети 220 В 50 Гц, 115 В 400 Гц;
- Потребляемая мощность 150 ВА;
- Диапазон рабочих температур от -10 до + 35 град С;
- Габаритные размеры 348 Х 221 Х 506 мм;
- Масса 19 кг.
Условия эксплуатации:
- Температура окружающей среды - от -10°С до +40°С при относительной влажности 65%±15%;
- Мксимальная влажность - до 95% при температуре +30°С±2°С;
- Амосферное давление - 750мм.рт.ст.
Рабочая часть экрана прибора осциллографа С1-71 универсального:
- По горизонтали - 80мм (10 делений);
- По вертикали - 48мм (6 делений).
