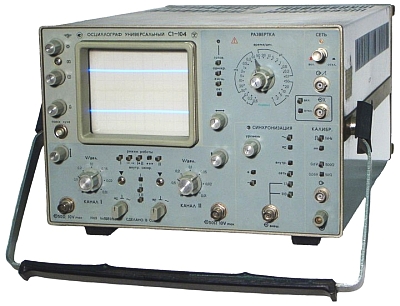

Осциллограф С1-104

Осциллограф универсальный С1-104 предназначен для визуального наблюдения и измерения параметров периодических и однократных электрических процессов в диапазоне частот от постоянного тока до 500 МГц путем: - измерения амплитудных и временных параметров исследуемого сигнала в диапазоне от 0,04 В до 8 В, с выносным делителем 1:10 - до 10 В, с активным пробником - до 24 В и временных интервалов в диапазоне от 4·10-9с до 0,5 с; - одновременного изображения двух исследуемых сигналов на одной развертке. С1-104 предназначен для работы в лабораторных и цеховых условиях и может использоваться для исследовательских, поверочных и ремонтных работ.

Технические характеристики

• Тип индикатора - ЭЛТ 16Л0101А
• Рабочая часть экрана 80x100 мм
• Питание (220±22) В, (50±0,5) Гц; (115±5,75) и (220±11) В, (400±10) Гц
• Потребляемая мощность 170 В · А
• Габаритные размеры 345х217х494 мм
• Масса 16 кг

Вертикальное отклонение

• Полоса пропускания 0 - 500 МГц
• Коэффициент отклонения 10 мВ/дел - 1 В/дел
• Погрешность коэффициентов отклонения 4%
• Время нарастания ПХ < 0,8 нс
• Выброс < 10%
• Максимальное входное напряжение: 8 В, 10 В (с делителем) 24 В (с активным пробником)
• Входной импеданс: 50 Ом, 500 Ом (с делителем) 100 кОм/7,5 пФ (с активным пробником)
• Режимы работы: канал 1, канал 2, каналы 1+2, каналы 1, 2 прерывисто/поочередно

Горизонтальное отклонение

• Коэффициент разверток 1 нс/дел - 50 мс/дел
• Погрешность коэффициентов развертки 6%
• Режим работы разверток: автоколебательный, ждущий, однократный
• Синхронизация: канал 1, канал 2, сеть, внешняя
• Внешняя синхронизация: частота 20 Гц - 500 МГц уровень 0,4 В - 4 В
• Калибратор: меандр (1 кГц, 0,06/0,6 В)
