Автор: А.Ю. Брудский UA0AAM

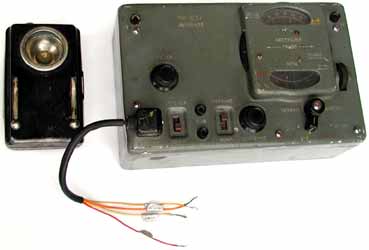

Сегодня, постепенно приоткрывая завесу тайны прошлого, для более глубокого познания истории создания военной радиосвязи, а также технических средств радиоконтроля в нашей стране, хочу познакомить читателей с описанием довольно редкого в наши дни, весьма малогабаритного радиоприемного устройства ПР-53А. Название расшифровывается так: «Поисковый радиоприемник, выпуска 1953 года, модификация А».
Итак:
Семиламповый супергетеродинный приемник ПР-53А с батарейным питанием предназначался для приема телефонных и телеграфных сигналов в диапазоне частот 2-25 МГц.
Частотный диапазон приемника перекрывался 4-мя поддиапазонами:
от 2 МГц до 4 МГц
от 4 МГц до 8 МГц
от 8 МГц до 16 МГц
от 16 МГц до 25 МГц
Промежуточная частота приемника равнялась 1 МГц. Для приема телеграфных сигналов использовалась вторая гармоника 2-го гетеродина, работавшего на частоте 500 кГц.
Чувствительность приемника при отношении сигнал-шум 10:1, измеренная на нагрузке (головной телефон ТА-4) с помощью измерителя выхода ИВ-4 составляла:диапазон 2-4 МГц: 2 микровольта
диапазон 4-8 МГц: 2 микровольта
диапазон 8-16 МГц: 3 микровольта
диапазон 16-25 МГц: 3 микровольта
(Замеры производились мной по методике, описанной в Т.О. и с новым комплектом радиоламп.)
Избирательность приемника по зеркальному каналу на всех поддиапазонах не менее 32 Дб.
Избирательность приемника по соседнему каналу (при расстройке +- 10 кГц) во всем диапазоне частот не менее 35 Дб.
Полоса пропускания приемника 2.5 кГц (+- 250 Гц).
Не равномерность частотной характеристики усилителя низкой частоты в полосе 400-3000 Гц не более +- 2.5 Дб.
Нелинейность амплитудной характеристики при изменении выходного напряжения до 14 вольт не более +- 3 Дб.
Точность градуировки шкалы +- 0.5%.
Вес приемника 2 кг.
Габариты 204х130х83 мм.

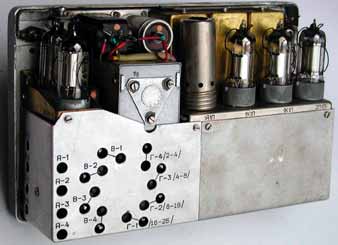

Приемник работает на следующих пальчиковых лампах одновольтовой серии:
1. Усилитель высокой частоты 1К1П
2. Первый гетеродин 2П1П
3. Преобразователь частоты 1А1П
4. Первый усилитель пром. частоты 1К1П
5. Второй усилитель пром. частоты 1К1П
6. Первый усилитель низкой частоты и второй гетеродин 1А1П
7. Второй усилитель низкой частоты 2П1П
Электропитание приемника:
Анодная батарея БАС-Г-80-Л-0.8 - 1 шт.
Элементы накала 3С-Л-30 - 2 шт.
Потребление тока анодными цепями приемника при напряжении 80 В составляло 19мА.
Потребление тока цепями накала равнялось 0.63А при напряжении 1.2 В
Продолжительность непрерывной работы приемника с одним комплектом источников питания не менее 20 часов.
Комплектация предусматривала чемодан для скрытой переноски и работы одного приемника и чемодан для скрытой переноски двух приемников для работы на разные антенны или осуществление пеленгации нескольких частот.
Антенна, 12 метровый луч, хранилась в отдельной кассете.
В дальнейшем, а точнее в 1956 году, был создан приемник ПР-56А, позднее ПР-57 с диапазоном принимаемых частот:
от 2 МГц до 3.2 МГц
от 3.2 МГц до 5 МГц
от 5 МГц до 8 МГц
от 8 МГц до 12 МГц
По основным параметрам не отличался от ПР-53А.
В начале 60-х годов выпускается весьма компактный слуховой радиопеленгатор РП-5 в «настольном» исполнении. Диапазон принимаемых частот.
от 1.5 МГц до 3 МГц
от 3 МГц до 6 МГц
от 6 МГц до 10 МГц
от 10 МГц до 16 МГц
от 16 МГц до 25 МГц
Работал на батарейных лампах 2-х вольтовой серии.
Питание с помощью транзисторного отдельного преобразователя напряжения на транзисторах П4Б-Э.
Хочется отметить удачный «MILITARY» дизайн и компактность этого приемника. Одной из особенностей являлось устройство для непосредственной установки малогабаритной рамочной антенны сверху кожуха приемника. Это было сделано для удобства взятия пеленга из «радиопрозрачного» кузова автомобиля или иного укрытия.
В середине 60-х годов на базе автомобиля ГАЗ-69 с «радиопрозрачной» кабиной (кстати, закамуфлированной под металлическую) был создан мобильный радиопеленгаторный комплекс под названием «Орел-1» , в те годы чрезвычайно секретный.
В его состав вошли:
Приемо-индикатор Р-359 «Пеликан» (довольно громоздкое и тяжелое «сооружение» с блоком питания, см. статью А.Александрова,RA3RIC, - Бойцы невидимого фронта Р-375 и «Пеликан»)
Поисковый радиоприемник ПР-57.
Радиопеленгатор РП-5.
Питание приемников осуществлялось от отдельных перобразователей напряжения на транзисторах П4Б-Э.
Антенны применялись двух видов:
внутренняя рамочная и луч длиной около 8 метров, размещавшийся внутри салона автомобиля вдоль его бортов. На консоли отдельной рамочной антенны, размещавшейся посредине салона, выполненной в виде кольца располагался ПР-57 с преобразователем напряжения, т.е. блоком питания.
Внешний вид «закамуфлированного» ГАЗ-69 никак не выдавал истинного назначения и в этой связи автомобили подобного типа могли свободно перемещаться в пределах городов и населенных пунктов в любое время суток, при этом не вызывая чувства любопытства у обывателей.
В заключение статьи хочу добавить, что скрытая пеленгация средневолнового и промежуточного участков диапазона осуществлялась с помощью носимого пеленгатора «Кулик», диапазон которого был:
от 500 кГц до 1.555 МГц
от 1.5 МГц до 3.000 МГЦ
Обслуживался двумя операторами:
Один нес под одеждой пеленгатор с антенной и противовесом, другой – фибровый чемоданчик (с какими в те годы граждане посещали баню, (Hi!), со сменными катушками и другими принадлежностями.
Позднее на смену приемнику «Кулик», промышленностью был выпущен носимый малогабаритный пеленгационный приемник «Сова» с диапазоном принимаемых частот:
от 500 кГц до 800 кГц
от 800 кГц до 1.2 МГЦ
от 1.2 МГц до 2.6 МГЦ
Приемник имел вид плоской вогнутой фляжки зеленого цвета, размером 120х280х25 мм. Предназначался для скрытого ношения под одеждой оператора и пеленгации. Закреплялся с помощью широкого ремня армейского типа. Антенны имел двух типов: малогабаритную рамочную для взятия дальнего пеленга и два небольших луча с противовесом, располагавшихся в рукавах верхней одежды, для осуществления ближнего поиска.
