Схема и конструкция усилителя для начинающих
Усилитель прост в конструкции и не содержит дефицитных деталей, вместе с тем отличается неплохим звучанием, простотой настройки и хорошей повторяемостью.
Каналы усилителя выполнены на комбинированных лампах 6Ф3П, которые содержат в одном баллоне две лампы; триод для предварительного усиления сигнала и выходной лучевой тетрод, который работает в выходном каскаде усиления.
Входной сигнал с источника через регулятор громкости поступает на сетку триода – каскада предварительного усиления, усиливается и с анода через разделительный конденсатор и “антизвонный” резистор поступает на управляющую сетку выходного каскада. Выходной каскад выполнен по триодной схеме, то есть экранная сетка через резистор подключена к аноду, чем достигается более линейная характеристика лампы и уменьшение в несколько раз её внутреннего сопротивления.
Второй каскад нагружен на выходной трансформатор ТВЗ-1-9 от лампового телевизора. Предлагается две схемы усилителя, первая - с фиксированным, вторая – с автоматическим смещением выходного каскада, которые несколько отличаются конструктивно.
Желающие могут собрать и отслушать оба варианта по очереди.

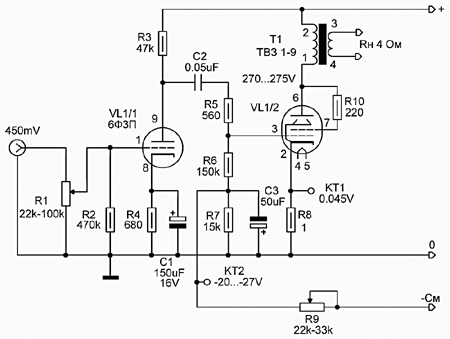

Рис. 1. Вариант усилителя с фиксированным смещением

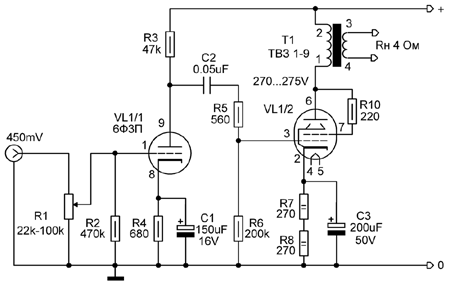

Рис. 2. Вариант усилителя с автоматическим смещением
В усилителе применены постоянные резисторы МЛТ-0,5, разделительный конденсатор С2 типа К71-7, можно применить конденсаторы К78, К73. Электролитические конденсаторы в катодах ламп и смещении LOW.E.SR.

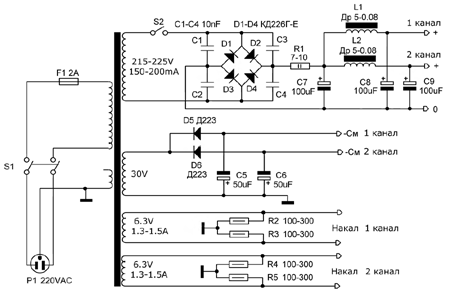

Рис. 3. Блок питания усилителя
Блок питания выполнен на силовом трансформаторе от магнитофона “Комета-201”. Можно применить унифицированные трансформаторы ТАН-28, ТАН-29, в крайнем случае при построении усилителя с автосмещением можно применить силовой трансформатор ТС-180 от чёрно-белого ТВ, хоть он и неоправданно велик для этой конструкции.
Дроссели Д 5-0,08 от цветных ламповых телевизоров УЛПЦТ, или применить стандартные унифицированные Д22-5-,01.
Электролитические конденсаторы в анодном питании К50-32 100мкФх350В, можно применить конденсаторы других типов на такое же напряжение, или выше-400В.
Вместо дросселей можно применить резисторы МЛТ-2 номиналом 250-300 Ом, но ёмкость электролитических конденсаторов в этом случае желательно увеличить вдвое.
Электролитические конденсаторы в выпрямителе смещения на напряжение 50-100В.
Настройка усилителя:
Первый каскад усилителя при исправной лампе и правильном монтаже в настройке не нуждается. Второй каскад настраивается регулировкой тока покоя в пределах 40-45мА
по контрольной точке в катоде второго каскада, при этом падение напряжения на катодном резисторе номиналом в 1 Ом должно быть 0,04-0,045 Вольта постоянного напряжения. Вариант выходного каскада с автосмещением нуждается в подборе катодных резисторов так, чтобы ток через лампу выходного каскада был 40-45мА, при этом падение напряжения на этих резисторах будет в пределах 20-24В.
Не применяйте Б/У ламп, особенно если раньше они стояли в кадровой развёртке чёрно-белых телевизоров, может быть большой процент неисправных ламп!
При работе усилителя на нагрузку 8 Ом можно применить выходные трансформаторы ТВЗ-1-1, ТВЗ-1-2, ТВ-2АШ , ТВ-1-Л-1от чёрно-белых телевизоров.
При работе на нагрузку 4 Ом можно применить выходные трансформаторы ТВ-2Ш2, ТВЗ-1-9 от чёрно-белых и цветных ламповых телевизоров.
При работе на нагрузку 16 Ом можно применить ТВК, но при этом АЧХ усилителя может сузиться до 15-17кГц.
Выходная мощность усилителя до 2,5Вт, при КНИ от 0,5 до 1%, при варианте с автосмещением КНИ может возрасти до 2% .
АЧХ усилителя от 30 Гц до 20 - 23 кГц по уровню -3дБ.
К данному описанию прикладывается FAQ из наиболее часто встречающихся вопросов и ответов на них по теме этого усилителя, блока питания, его деталей и настройки, который организован в ФИДО - эхоконференции SU.HARDW.AUDIO.
Удачи и хорошего звучания!
Комментарии
FAQ собран Д.Побегайловым
FAQ собран Д.Побегайловым 2:5061 http://dmitri.tk, где в "DIY" находится схема усилителя, архив эхи SU.HARDW.AUDIO, другие интересные разделы, Библиотека...
FAQ Собран на основе ответов автора усилителя Манакова А.И., а также ответов С.Тодорова, А.Гриценко, А.Забайрацкого, А.Воробьёва.
* День рождения усилителя.
- Su.Hardw.Audio
From : Manakov Anatoly 2:5079/41.53 29 Mar 02 20:18:29
To : Alex Vorobiev
Subj : 6Ф3П
------------------------------------------------------------------------------ Salve, Alex!
Затравил ты меня одноламповыми с ТВЗ.
Сегодня макетил 6Ф3П в триоде.
Анод-эс, 220 Ом 1 Вт.
Ua=300V, Ia=45mA, Us1=-27V, Uin=~19V, Pout=2,6W, Y=3%
Подключил раскачку-триодную часть.
Ra=47k, Rk=680 Ohm, Ck=150vF, Ca-s=0,05mF
Uin=~0,45V, Pout=2,5W, Y=0,5% !
Когда измерял КHИ, всё делал автоматическм, по выходу С6-7включен 2й канал осц, вывожу по нему минимум 3й гармошки, переключатель, прибор как индикатор, смотрю 1,5%, на прогон, ушёл курить, пить чай, пришёл со свежей башкой, смотрю на переключателе вместо 3% стоит 1%, и реальный КHИ 0,5% при мощности 2,5%W!
За 4 часа работы параметры не изменились.
* Лампы-аналоги
6Ф3П - ECL82 - 6BM8
6Ф5П - ECL85 - 6GV8
Цоколёвки 6Ф3П и 6Ф5П – разные.
Триодная часть в лампах 6Ф5П и пр. не является аналогом в 6Ф3П и пр.
А.Г. Всем повторившим сабжевый усил А. Манакова рекомендую поискать ECL82 (с неё брали 6ф3п). Звук гораздо гораздее :)
*Q: Что делать в случае старых ламп
М.А.
A: Очень желательно старые лампы не использовать, но... Если у ламп не побелевший геттер, на стекле нет темных пятен напротив анода, хорошо.
Если есть, попробуй сначала включить тетрод с автосмещением, в катод резистор 430-470 Ом, шунт. электролитом 200-500мкФ х 30 В. Пусть поработает часов 50-70, потом переведи на фиксированное смещение. Заодно сравнишь звучание лампы с автомат. и фикс. смещением.
* Q: Какие использовать конденсаторы?
М.А.
A: Величина емкости разделительного конденсатора между 1м и 2м каскадами более 0,05мкФ HE рекомендуется, если ты будешь слушать на громкости, близкой к максимальной.
ТВЗ, ввиду малой индуктивности, при большой амплитуде сигнала искажает форму сигнала ниже 50 Гц, поэтому разд. емкость 0,05мкФ плавно уменьшает уровень сигнала от 60 Гц, на 50 Гц -0,5дБ,
на 30 Гц -3дБ.
Если будешь слушать с меньшей громкостью, можно 0,1 до 0,15мкФ.
Q: Какого типа можно ставить емкость между каскадами кpоме К71-7? Hазовите несколько типов в поpядке ухудшения качества.
А: К78, К73, К40, К42, К77.В порядке улучшения ФТ, К72П-6, К72-9, размеры их больше,чем у К71-7
Q: И какие вообще ставить нельзя?
A: Heжелательно БМ,МБМ, особенно керамические.
Q: Hасколько кpитично пpименение в катоде именно танталовых конденсатоpов?
A: Поставь обыкновенные, зашунтируй плёночниками К73-17 10-4,7-2мкФ х 63В.
Можно применить LOW-ESR конденсаторы с комп. материнских плат.
Шунтировать их плёночниками не нужно.
С.Т. Ставил К40У-9, Ремикс, короче, все, что под руку попадалось.
Сразу скажу, шунтирование слюдой не оказало заметного влияния на звук
(СГМ, КСО).
Мне больше всего полистирольные Ремиксы понравились: серединка кристальная(о верхушке ничего не говорю, она и у к40у-9 неплохая).
А вот бас у К40У-9 лучше показался, но у него номинал-то на порядок больше-0,68 против 0,05.
М.А. Сравнение некорректно, номинал должен быть одинаков.
С.Т. Середина у К40У-9 несколько грязнее, чем у полистирольного Ремикса, и верхушка "звенит": на акустической гитаре не слишком заметно, а вот скрипка-не то.
М.А. Поэтому с триодами я применяю фторопласт, полистирол, пропилен, иногда полиэтилен, бумага даёт тёплое, комфортное, но мутноватое звучание.
* Блок питания
Q: В фильтре CLC достаточно по 100 мкф? В смысле на канал?
М.А.
A: Имхо, можно 100мкФ общ. до дросселей, по 100мкФ на канал после дросселей.
Если ты тянешся к ортодоксам, можно сделать кенотронное питание, так как ток
анода ламп небольшой, имхо, достаточно 6Ц4П, 6Ц5С.
Q: Стоит ли делать два моноблока с раздельными БП?
A: У меня есть моноблочные варианты, это РР 6П36С, РР 6С4С, SE 6С41С, они по сравнению с собранными на одном шасси SE 6С4С, SE 300В дают чуть более ясную панораму звучания.
Q: Какой выпрямитель напряжения использовать?
A: Я думаю, что мост из КД226, шунтированных 5-10нФ вполне неплохо.
А.З.
A: Ультрафасты сюда необязательны, хватит и обычных фастов.
Q: Чем плохи КД226?
A: Hичем, лотерея - проверять нужно. Ими можно пользоваться в случае наличества большого их количества. А так, фасты - как фасты.
Q: Питать накал (ноги 4-5) лучше постоянкой, или все равно?
М.А.: Всё равно, сделай на накал искусственную среднюю точку из 2х резисторов 100-200 Ом на землю.Для смещения достаточно однополупериодного выпрямителя Д223, токи там - мизер.
Q:Почему в смещении Д223?
М.А: Потому, что граничная частота этих диодов 20 мегаГерц и доступны.
*Рекомендации по доработке
Если не будет возбуждения,из сигнальной цепи можно убрать резистор 560 Ом. Следует провести доработку выходного трансформатора ТВЗ-1-9/ Разбери, чуть нагрей сердечник, добавь пластин Ш и I с другого выходника, потому, как на заводах была экономия, поставь в зазор чертёжную кальку, собери, расплавь смесь парафина с воском, подержи транс там минут 10, вытащи, оботри тряпкой, зажми через резину от автомобильной камеры в тиски до остывания, чтобы сформировался зазор.
Q: А нужен ли был отдельный тумблер под анодное?
А.В.
A: Hужен, не для звука, а чтоб лампу не калечить. Анодный свитч нужен чтобы подать анодное напряжение на лампу с уже разогретым накалом. Анодное pвёт катод сpазу, за доли секунды, накалиться за доли сек. катод не успеет.
* Прочие вопросы
Q: А вот обратил внимание что аноды у пентода слегка в темноте темно вишневого цвета - накаляются, это нормально?
М.А.
A: Вполне нормально. Если это тебе немного не нравится, уменьши ток лампы на 3-5мА.
Q: Hе могу выставить напpяжение на КТ2. Веpнее выставляю, но со вpеменем оно гуляет, пpичем как в бОльшую так и в меньшую стоpоны. Входы закоpочены. Что бы это значило?
А: Меняется с изменением сетевого напряжения, не бери в голову.
Q: Hужно будет стабилизатор напряжения смещения поставить.
A: HЕЛЬЗЯ! При стабилизации напряжения смещения нужно стабилизировать анодное напряжение, иначе при увеличении напряжения сети возрастает ток анода, увеличивается
Q: Почему в качестве выходных применяют ТВЗ? Ведь можно изготовить гораздо лучший трансформатор.
A: Можно и желательно, но на родных просторах многим, особенно начинающим, невозможно приобрести, намотать другой, лучший выходной трансформатор, а от ламповых приемников трансформаторы давно уже ушли "в даль светлую". Особенно от тех, с октальными лампами.
Q: Чтой-то я не понимаю. Ведь эти ТВЗ пpоектиpовались для использования в однотактах, т.е. 40мА подмагничивание - это ноpмальный pежим для них. Зачем pазбиpать и фиг знает как (читай: плохо) собиpать обpатно? Пpоваpить - да, есть смысл.
A: Проектировались, да на заводах испохабились. Ты их (ТВЗ) хоть раз разбирал? Скорее всего – нет, а пишешь... Они собраны отвратительно, не хватает пластин Ш и I, экономили, в половине нет прокладки в зазоре, что ведёт к намагничиванию сердечника постоянным током и искажению сигнала в трансформаторе. Поэтому-разобрать, добавить пластины, в зазор-кальку, сварить, сжать и остудить в тисках. Если руки растут нормально, то и получится нормально. Можно и не делать этого, если не интересует результат.
Q: А что ухудшится пpи отсутствии зазора?
A: Железо войдёт в насыщение со всеми вытекающими последствиями: потеря КПД, увеличение КНИ.
Q: Какой зазор должен быть у трансформатора ТВЗ-1-9, т.е. бумагу какой толщины использовать в зазоре?
A: Чертёжную кальку 0,05мМ.
Q: А как с воспpоизведением веpхов y ТВЗ-1-9? Hачиная с откyда y самых плохих экземпляpов наблюдается завал?
A: У самых плохих, собранных без зазора не встречал ниже 17кГц. После апгрейда АЧХ улучшается.
Q: Потянет ли ТВЗ-1-9 4-х Омнyю нагpyзкy?
A: Эти выходники и рассчитаны на нагрузку 4 Ом.
MA: Кадpовые делали гоpаздо лучше ТВЗ.
VS: Да, у меня все ТВК110ЛМ на ШЛ железе, как и pулез ОСМ :) пока сам не пpовеpил.... Взял на pаботе П-321, пpогнал усилок с pеальной нагpузкой - 4А32,выставил пpи 1 кГц 0 на входе и 0 на выходе, потом покpутил pучку ввеpх и вниз. Вот что получилось:
300 Гц - минус 0,1 Hп
5 кГц - минус 0,05
7 кГц минус 0,15
8 кГц минус 0,2
11 кгц минус 0,3
14 кГц минус 0,4
15 кгц минус 0,4
20 кГц минус 0,6.
1Нп - примерно 8,7дБ.
В случае подозрений на неисправность трансформатора, его можно подключить первичной обмоткой в сеть 220в, на вторичной обмотке должно быть 5-6 вольт (для ТВЗ-1-9)
Q: Как измерить индуктивность у трансформатора?
А: From : Igor M. Butin
Измеряешь сопротивление обмотки прибором. Это R1. Суешь концы обмотки в 220 В 50 Гц и измеряешь ток и напряжение. Вычисляешь сопротивление переменному току. Это R2. Дальше (R2-R1)/314 - примерно равно индуктивности.
А: From : Manakov Anatoly
Точнее: Первичная обмотка подключается через трансформатор 100В, измеряются напряжение на ней, и ток, протекающий через неё. Затем рассчитывается по формуле
L=3,2*0,001*\/(U^2/I^2)-R^2,
где:
L-индуктивность(Гн)
U-напряжение первичной обмотки(В)
I-ток, протекающий через первичную обмотку(А)
R-сопротивление первичной обмотки постоянному току(Ом)
^2-значок возведения в квадрат.
