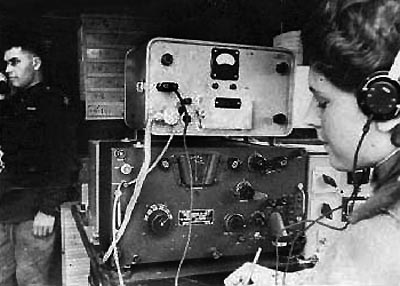

Хорошо был известен в годы войны в авиации комплект приемопередающей аппаратуры, объединенный названием SCR-274N, разработанный еще в середине 30-х годов доктором Фредериком Дрейком. Эта радиостанция использовалась главным образом в истребительной авиации, хотя нередко устанавливалась и на самолетах другого класса. В комплект радиостанции входили четыре однодиапазонных передатчика: ВС-696А (с диапазоном 3,0-4,0 МГц), ВС-457А (с диапазоном 4,0-5,3 МГц), ВС-458А (с диапазоном 5,3-7,0 МГц) и ВС-459А (с диапазоном 7,0-9,1 МГц). Передатчики работали в телефонном и телеграфном режиме, их питание осуществлялось от одного умформера, поэтому одновременно можно было работать на одном из выбранных диапазонов. Мощность передатчика составляла 40 Вт.
Радиостанция SCR-274N была укомплектована четырьмя радиоприемниками: ВС-453А или ВС-453В (с диапазоном 190-550 кГц), ВС-454А или В (с диапазоном 3,0-6,0 мГц), ВС-455А или В (с диапазоном 6,0-9,1 мГц) и ВС-946В (с диапазоном 0,52-1,5 мГц).
Настройка приемников производилась дистанционно, каждый из них имел индивидуальный умформер, что позволяло включать несколько приемников одновременно. Радиостанция была выполнена как модульная конструкция, для возможности ее размещения в самолетах различного назначения. В армии США SCR-274N устанавливалась на истребителях типа "Китехаук" и "Аэрокобра", а в Красной Армии на Як-7 б, Як-9, Ла-5, на штурмовиках Ил-2.
Все управление радиостанцией осуществлялось с помощью длинных гибких тросов, что позволяло вывести все элементы управления на небольшую лицевую панель. Использование алюминиевых корпусов, уплотнение монтажа и рационализация компоновки позволило сделать составляющие радиостанции легкими и миниатюрными. Например, вес приемника вместе с умформером составлял менее 3 кг, а его размеры 125х143х280 мм. Авиационные механики, которым приходилось обслуживать эту радиостанцию в годы войны вспоминают ее надежность и неприхотливость.
Источники: "Инструкция по радиостанции SCR-274-N". Изд. Амторга. 1942
